本文介紹了用VB實現SolidWorks二次開發中工程圖轉換的相關方法。

　　1引言

　　SolidWorks作為一種三維實體設計軟件，其友好的用戶界面.大眾化的運行環境使它成為比較流行的設計軟件之一。使用SolidWorks使得三維零件實體造型、復雜裝配體和生成常用工程視圖等變得非常的方便，同時SolidWorks提供了免費的開發工具API(Appliation Progran Interface，應用程序接口)函數，這些API函數是Solidworks的OLE或COM接口，用戶可以利用支持OLE ( Object Linking and Embedding，對象的鏈接與嵌人)和COM( Component Ohject Mudel，組件對象模型)的VB或VC語言對Solidwork。進行二次開發，建立適合自己的專用應用方案。

　　在產品設計過程中工程圖是生產、制造機器等的重要依據，它不僅體現著設計結果，而且也是指導生產的參考依據。工程圖方便了設計人員之間的交流，而且在一定程度上可以提高工作效率，但是在SolidWorks中從模型直接生成的工程圖中所標注的尺寸、字體及注釋有些是不符合人們的習慣的，因此可以利用二次開發技術實現由零件圖到工程圖的轉換，并對工程圖的屬性進行必要的修改，使其符合用戶的專有需要。

　　本文詳細地介紹了利用VB對SolidWork，進行二次開發完成漸開線齒輪的工程圖及其尺寸標注的過程，可以為其它復雜零件及裝配體等工程圖的轉換提供一定的參考。

　　2由VB6.0對Solidworks的二次開發

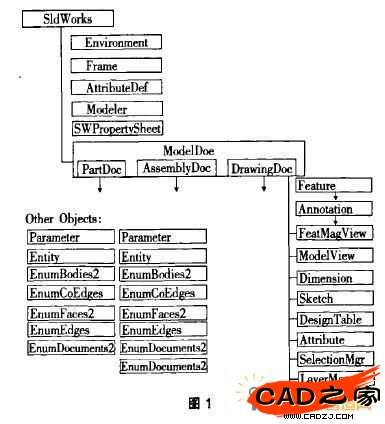

　　SolidWorks API是樹型層次結構如圖I所示，SolidWorks是根目錄對象類，位于應用程序的底層，它包括ModelDx , Environment , Frame , AttributeDef , Modeler , SWPtopertySheet，它是訪問SolidWorks API所有對象的人口程序，它能直接或間接地訪問SolidWorks API中的所有其他對象。接口對SolidWorks API的調用實行逐級尋訪，即先調用能實現所需功能的對象的父對象，然后調用與父對象相關的子對象，如果子對象所封裝的屬性和方法不能實現所需要的功能，則繼續調用該子對象的下級子對象，如此逐級遍歷，直到結束，如果對SolidWorks API對象進行跨級調用，程序會出錯。

　　在本文中用到的對象有生成標準三視圖并實現標注等功能的DrawingDoc對象，用于設置尺寸標注和公差標注的Dimension對象。

　　2.1 SdidWorks二次開發通常采用的流程

　　(1)創建SolidWorks對象。實現和SolidWorks應用程序的連接;

　　(2)利用SolidWorks提供的API函數，創建應用程序所需要的操作和設置;

　　(3)最后創建SolidWorks及其它對象結束程序，完成整個流程。

　　流程框圖如圖2所示。

　　2.2 SolidWorks二次開發的過程

　　用VB6.0開發SolidWorks時，一般是利用宏錄制命令在SolidWorks環境中錄制SolidWorks的相關操作來獲得程序頭部和應用程序的代碼，并將代碼經過適當?shù)男薷暮蠓诺絍B中使用。

　　在SolidWorks中利用宏錄制的方法:選擇SolidWorks菜單下的視圖!工具}宏!錄制命令。當在SolidWorks中錄制完所需的操作后，點擊菜單下的視圖|工具|宏|停止命令保存，然后點擊菜單下的視圖|工具|宏|編輯打開錄制的宏進行編輯和修改后作為VB的原代碼。

　　2.3 SolidWorks二次開發的用戶界面

　　按照用戶的需要，建立自己的專用用戶界面如圖3所示。首先根據零件選擇圖紙的大小，點擊工程圖轉化按鈕進行工程圖的轉換，然后根據需要對工程圖屬性進行操作。

　　3由VB6.0開發SolidWorics中由零件圖轉化為工程圖的方法

　　3.1生成標準三視圖

　　在生成三視圖的時候，首先應根據零件和繪圖比例的大小選擇圖板和圖紙的大小，該程序以A2圖紙為例進行轉化，并且自動標注尺寸。在進行圖紙轉化時應根據實際需要將模型和工程圖中的原點顯示關閉，否則在輸出給DXF時一些代表軸線的非常細的線也會一起輸出，不利于圖紙的清晰度。

　　運行效果:程序運行前如圖4所示。程序運行后如圖5所示。

　　一般的零件用三視圖就可以表達清楚了，對于一些很復雜的零件，三視圖沒有很好的表達，并且給其他用戶的看圖造成困難時，可以用剖視圖函數retval = DrawingDoc.CreateSectionViewAt4(X, Y, Z, SectionLabel,Options ExcludedComponents)生成剖視圖或者其它的局部視圖來增加圖紙的可讀性。

　　3.2尺寸操作

　　在SolidWorks環境中改變圖紙尺寸時，只能在工程圖中對單個尺寸進行修改，相對比較繁瑣。在本程序中可以同時將選中的多個尺寸進行強制修改并設置尺寸公差。

　　3.3設置圖紙比例

　　如果在工程圖中往往要根據要求進行工程圖的比例放大或縮小，在二次開發中是很容易實現的，該程序以改變工程圖4倍為例。

　　4結束語

　　本文通過實例介紹了二次開發在工程圖轉換中的應用，還有許多如注釋、粗糙度等對工程圖屬性的操作在VB對SolidWorks二次開發中都是可以實現的，讀者可以根據自己的需要進行開發和研究。
