3D樣條的建立是參照wjsy板大的思路來的，雖然是不同的軟件，但是只要思路相同，在SW中一樣可以很方便的實現(xiàn).

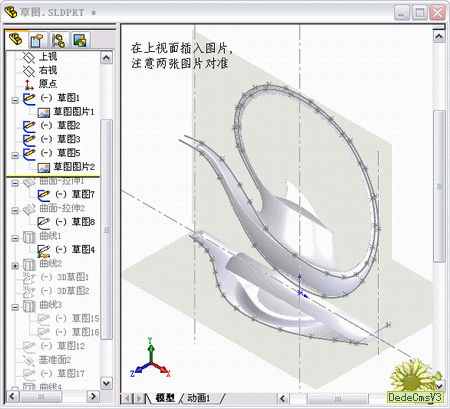

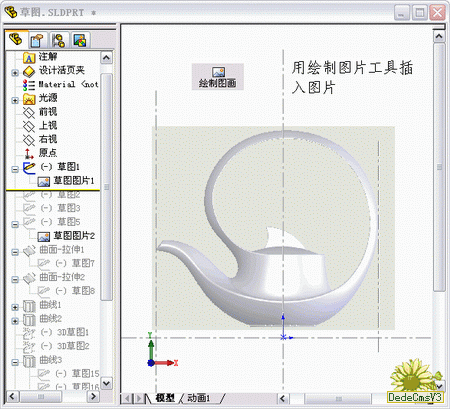

1 建立幾條中心線，以保證圖片位置的準確

































proe的草圖繪制有草圖跟蹤的功能，精確度更好
而在SW里靠手動來繪制，要求更高一些
幾個繪制輪廓線的規(guī)則
：

1，輪廓線盡量采用樣條曲線，因為這對于后期生成的面有很大的影響，在繪制樣條曲線的時候，盡量減少控制點，控制點越多，曲線的曲率變化就越厲害

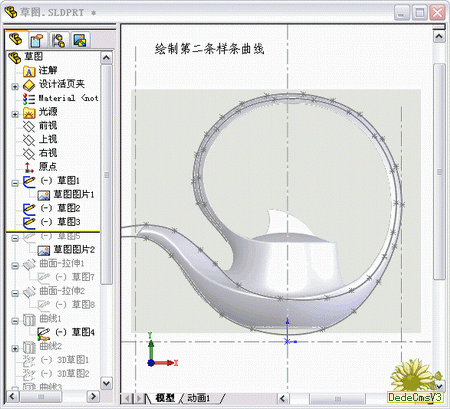

2，盡量采用一條樣條，對于由多段曲線連接的，各段曲線之間先設置彼此相切，然后用套合樣條工具套合一下，以保證曲線質量

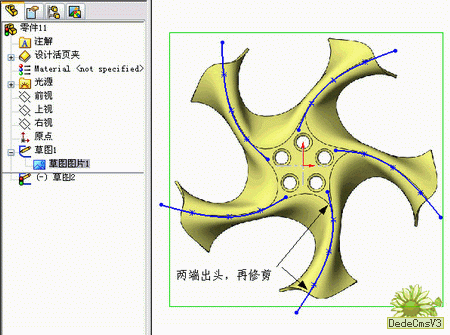

3，繪制樣條曲線時，為了更好的控制曲線走向 在兩個端點處留出足夠多的延伸段，然后再修剪掉

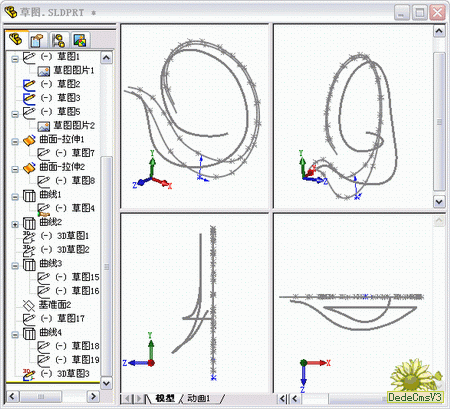

工藝茶壺的草圖prt

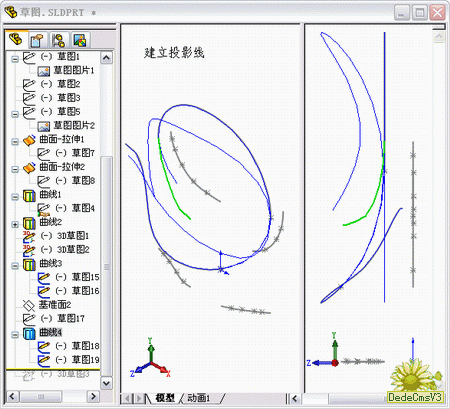

圖解應該很詳細了，放上prt，僅供參考，當然這個3D線還有很多建立的方法
