一、Pro/ENGINEER Cabling布線設計

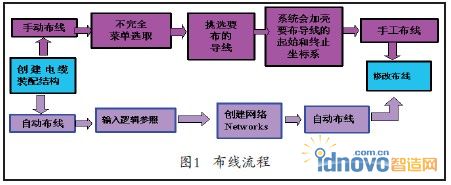

　　建立布線環境、輸入邏輯參照、構建電氣元器件等建立好之后，開始進入布線的過程，布線分為手動布線與自動布線。布線的具體流程如圖1所示。

　　二、線纜設計及通路

　　向三維裝配模型中添加電纜，首先選取要布線的電纜，然后使用光標沿著電纜路徑添加位置。第一個位置和最后一個位置通常是連接器元件的入口端。電纜路徑上的位置可以是自由位置或從屬位置。移動電纜時，自由位置隨之移動。從屬位置在電纜與相對元件的偏移之間建立關聯，如果編輯元件尺寸，電纜長度或位置也進行相應的修改，所敷設的電纜被添加到當前工作線束中，使用“電纜”→“布線”菜單上的命令啟動交互式布線過程，如圖2所示。

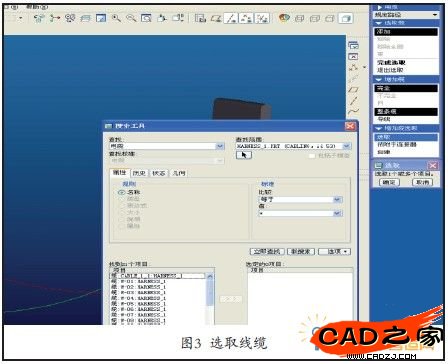

　　電纜的個別導線敷設到代表插針的入口端。單擊“電纜”→“布線”，出現“選取纜”菜單，如圖3所示。“選取”對話框同時打開，選取電線，單擊“確定”完成電纜選取。出現“選取纜”、“添加纜”和“添加纜選取”菜單。

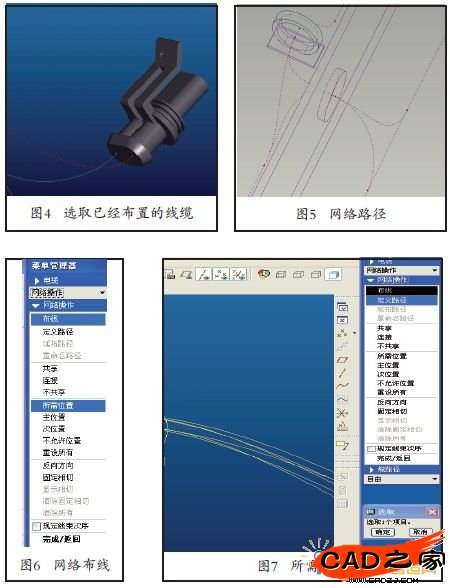

　　如果有邏輯參照，可在參照數據中選取敷設到連接器上的那些電線。創建要添加到設置中的電纜或電線，如圖4所示。

　　自動布線是在邏輯參照的基礎上，導線或電纜通過預定義的網絡(導線槽)，自動連接到相應的元器件上。網絡功能類似于公共路徑，如圖5所示。系統在自動布線時會自動沿著這個路徑，以最短的距離將相應的元器件連接。如果自動的路徑不能滿足要求，也可以人工制定。網絡的創建方法類似于手工布線，來創建公共路徑。選擇網絡“操作”→“布線”，使用與手工布線相同的技巧完成網絡的布線，如圖6所示。布線時注意以下規則：

　　◎使用合適的位置點，當然也要避免過多的位置點;

　　◎使用位置location選項連接網絡;

　　◎對于每個軸只用一次通過軸Along Axis選項;

　　◎布網絡之前再生裝配。類似于手工布線，使用“電纜”→“布線”命令將電纜和電線添加到布線設置。出現“選取纜”、“添加纜”和“添加纜選取”菜單。在“添加纜選取”菜單中，單擊“選取”，“選取”對話框打開。選取電纜或電線，然后單擊“確定”。在“選取纜”菜單中，單擊“完成選取”，出現“纜路徑”菜單，單擊“自動布線”。Cabling自動敷設已選為在網絡中布線的電纜，出現“自動布線”菜單。

　　缺省情況下，Pro/ENGINEER自動使用最短的路徑來完成布線，但有時這樣的布線可能不能滿意，需要調整布線的策略達到目的。選擇網絡操作，然后選擇一種策略。

　　◎所需位置：布線必須通過的位置，如圖7所示;

　　◎主位置：布線盡可能通過的位置;

　　◎次位置：當主位置不可能時，使用該次位置;

　　◎不允許位置：布線不允許通過的位置;

　　◎Reset All重設所有：清除所有設置。

　　三、線纜的修改

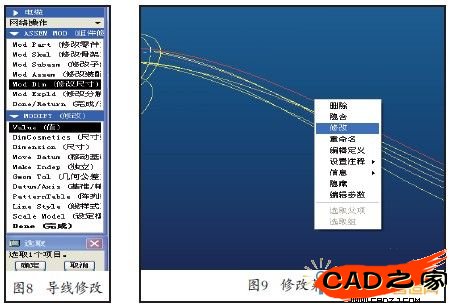

　　在三維布線時，需要經常修改導線或者電纜，修改導線名稱可以通過在導線標記處右鍵單擊，出現下拉菜單“修改”， 或者如圖8所示，同時在右側出現修改菜單，如圖9所示。

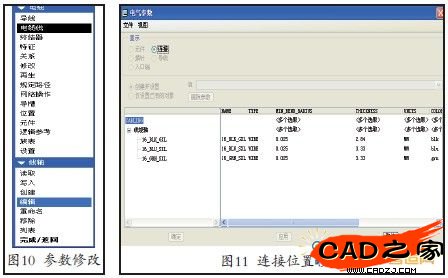

　　同時修改導線的電氣參數時，可以通過“電纜線”菜單下的“線軸”→“編輯”，如圖10所示，然后在出現的電氣參數窗口中修改相應導線的參數，修改導線的連接位置，如圖11 所示。

　　四、三維布線

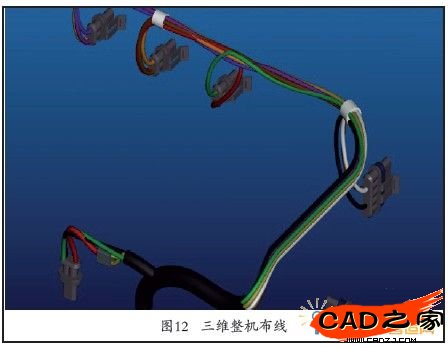

　　圖12為三維布線設計完成的效果圖，通過手動布線與自動布線，使得Pro/ENGINEER的三維布線設計更加完善。同時運用Pro/Diagram原理邏輯圖，在布線時注意線束與傳感器之間的邏輯關系與名稱即可，這樣可以避免每次設置接插件的屬性與Pro/ENGINEER中的接插件對應，大大減輕設計的時間。

　　自動布線需要根據Pro/Diagram設計好的邏輯關系圖，運用Pro/Diagram畫原理接線圖，設計清晰的線束和接插件的邏輯關系，這樣雖然前期設計工作比較費時，但是完整精確的邏輯關系圖可以極大糾正線束連接出現的錯誤，而且在Pro/Diagram定義好的接插件模型名屬性與Pro/ENGINEER環境中的模型名對應之后，系統將自動布線自動匹配它們的邏輯關系，同時通過自動布線創建的Network來規定線纜的共同路徑。NetWork功能類似于線束的公共路徑，系統在自動布線時會自 動沿著這個路徑，以最短的距離將相應的元器件連接。如果自動的路徑不能滿足要求，也可以人工制定。

　　Pro/Cabling設計過程中先定義NetWork路徑，然后再進行線束布線，可以快速而準確地進行柴油機線束的三維幾何布線，使得后期布線更加方便。手動布線與自動布線各有優缺點，應根據柴油機線束數字化設計的具體情況選擇布線方式。

　　五、結束語

　　本文主要簡單介紹了三維布線的布線設計以及手動布線與自動布線的設計過程，兩種布線方式的運用可以滿足不同的設計需求，總之通過Pro/Diagram進行線束原理圖的設計，然后再進行Pro/Cabling線束設計，會大大縮短線束設計開發時間;同時通過采用Pro/Cabling與Pro/Diagram軟件，線束長度更加精確，為今后線束制造節約成本。(未完待續)
