PTC公司的Pro/ENGINEER一直以參數化、基于特征和全相關等概念聞名于整個CAD界。隨著其最新版本Pro/ENGINEER Wildfire野火版2.0的出現和廣泛應用，該軟件的很多其他優點也逐步得到了人們的認同，比如其強大的互聯協作功能。

　　“互聯協作”，顧名思義有兩方面的含義。“互聯”是指與早期版本的Pro/ENGINEER軟件或其他公司系統之間的數據交互性，或者說連接性。“互聯”功能的強弱直接影響到該軟件的適用范圍和易用性，也是用戶選擇CAD軟件的一個重要衡量指標。而“協作”的意義就是以同步或異步的信息交換方式，實現產品設計和制造團隊之間的高效協同。良好的“協作”功能可以讓設計者將精力集中于產品的創新設計，并縮短產品的開發周期，為企業帶來經濟利益。

　　下面我們將從六個方面簡要分析Pro/ENGINEER Wildfire野火版2.0互聯協作功能為設計者和企業帶來的利益。

　　一、喜新不厭舊——與早期Pro/ENGINEER版本的互操作性

　　任何一個新版軟件在用戶中推廣的過程都是漫長的，用戶不可能一下全部升級到新版本。因此，新、舊兩個版本的軟件很有可能在很長一段時間內共存。那么，如何讓使用新版本的用戶順利并且迅速地讀取使用舊版本軟件用戶的數據，這對于軟件提供商來說是一個必須優先考慮的問題。反之亦然。

　　Pro/ENGINEER Wildfire 2.0 使用了“交叉版本互用性”功能，使使用新、舊多個版本的用戶之間能夠交換Pro/ENGINEER數據。與簡單的IGES或STEP交換相比，“交叉版本互用性”將產生更強大且更具關聯性的模型交換功能。

　　如果用戶想與設計合作伙伴共享如圖1所示的Pro/ENGINEER Wildfire 2.0模型，而其合作伙伴使用的是Pro/ENGINEER的早期版本。此時用戶只需要在Pro/ENGINEER Wildfire 2.0中以Pro/ENGINEER中性文件格式保存模型副本，輸入一個新名稱，然后選取存儲在模型中的坐標系，或者接受缺省值。設計合作伙伴只要打開此中性文件，就可以在Pro/ENGINEER早期版本中使用該模型了。模型的幾何和顏色會維持原狀。實際上，零件和圖元參數，甚至層均保持不變。

　　進行更改時，“交叉版本互用性”的優點更加顯而易見。用戶要更改Pro/ENGINEER Wildfire 2.0零件，只需使用相同的名稱重新保存此中性文件即可。使用Pro/ENGINEER早期版本的合作伙伴可以毫不費力地檢查用戶對模型所作的更改。特征圖標由藍變紅，并顯示一條消息，指明他的模型已過期。執行一條命令后，合作伙伴的設計就能與其新模型同步了。

圖1 Pro/ENGINEER Wildfire 2.0 中的元件模型

　　二、老驥伏櫪——2D繪圖再利用

　　我們已經知道，產品的設計制造由2D向3D轉變是不可阻擋的趨勢。但是，由于企業以往的產品設計全都體現在2D圖紙上，在上3D系統時，企業勢必希望將以前的2D圖紙信息全部轉化為3D實體模型。現在，Pro/ENGINEER Wildfire 2.0的“2D 輸入向導”和“AutobuildZ 功能”可以幫助用戶解決這個難題。

　　Pro/ENGINEER Wildfire 2.0的“2D 輸入向導” 可幫助用戶選取所需的配置設置，并確保配置兼容性，以便輸入操作能夠順利、無故障地執行。用戶只需將諸如IGES或DXF之類的2D文件輸入Pro/ENGINEER，就會自動出現相關指導，如圖2所示，系統將告訴您如何設置輸入過程才能滿足您的需求。

圖2 2D文件輸入輸入指導

　　“2D 輸入向導”允許用戶通過一系列單選按鈕和復選框只選取那些互相兼容的選項。例如，用戶可以選擇如何通過DXF輸入尺寸，或者是否讓這些尺寸彼此關聯。決定將AutoCAD塊作為符號輸入，還是創建一個大小可變的頁面。用戶還可以選擇將輸入文件中的字體映射為可用字體的一種，以供在Pro/ENGINEER繪圖中使用。

　　將2D繪圖輸入系統后，用戶還要考慮如何重新使用這些設計，讓他們煥發生機。現在重新利用原有的2D繪圖進行設計已成為一種趨勢。但僅僅保留這些文件是不夠的，用戶需要的是一種自動化處理流程，它可利用完整的相關聯詳細繪圖快速創建對應的參數化3D模型。有了Pro/ENGINEER Wildfire 2.0的AutobuildZ功能，實現此操作易如反掌。

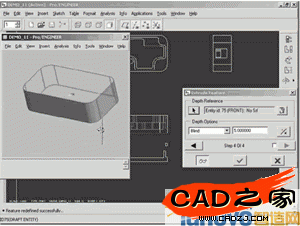

　　用戶通過AutobuildZ可輸入2D DXF文件，并在單獨的層上自動設置所有非幾何項目。通過將區域與主視圖、頂視圖和側視圖建立關聯，您可以從這些區域中選取任何圖元，將它們視為相應方向視圖的一部分。通過從 2D 繪圖中選取直線圖元這種方式來快速創建3D模型，Pro/ENGINEER將自動識別2D草繪。如圖3所示。

　　用戶可以輸入一個深度值，或者通過在 DXF 繪圖上選取相應的邊來定義深度，然后從側視圖創建切口特征。參照DXF文件選取第二個切口，然后選取孔特征，用戶就擁有了一個新的3D模型。

圖3 通過2D 繪圖創建的3D 模型

　　值得一提的是，AutobuildZ產生的參數化3D模型可以更改。此外，在保留先前繪圖中的尺寸或者編輯和創建新的3D設計變形方面，Pro/ENGINEER Wildfire也具有很高的靈活性。

　　三、有容乃大——與其他CAD系統的互操作性

　　由于CAD數據的急劇膨脹，而不同的CAD系統產生的數據文件又采用不同的數據格式，甚至各個CAD系統中數據元素的類型也不盡相同，這種狀況潛在地阻礙了CAD技術的進一步應用和發展。所以，如何能使企業的CAD技術信息實現最大限度的共享并進行有效的管理成為CAD軟件研發的重要課題。

　　Pro/ENGINEER Wildfire 2.0可以說具有目前世界上最好的可互操作性，是唯一支持所有主流CAD各式的CAD解決方案。它可以與UGNX、CATIA V5進行關聯交換，具有I-DEAS導入功能，并支持更多的AutoCAD功能，可以讓用戶更加游刃有余的在不同CAD系統中穿梭。

　　用戶可以通過Pro/ENGINEER Wildfire 2.0的Parasolid輸入SolidWorks組件，或者直接從I-DEAS Team Data Manager輸入SDRC I-DEAS零件，如圖4所示。在此過程中，系統會保留顏色、層以及產品結構。經過專利注冊的“關聯拓撲母線”設計可使更新操作瞬間完成。

　　假設用戶想將2D AutoCAD設計從DWG文件轉換成智能化、參數化的3D實體模型。使用 Pro/ENGINEER 的AutobuildZ功能可以輕松達到目的，如圖5所示。不管用戶是要將設計變更直接發送給使用UG的合作伙伴，還是要為CATIA V5零件創建鑄造模具，只需瀏覽到所需文件，將其打開并進行輸入即可。

圖4 輸入SDRC I-DEAS零件

圖5 將DWG文件轉換3D實體模型

　　基于對所有主要CAD格式及數據交換標準的廣泛支持，Pro/ENGINEER Wildfire為多種CAD互用性建立了新的標準。Pro/ENGINEER Wildfire 2.0良好的互操作性不僅有利于提高CAD使用者的熟練程度，而且可以幫助企業更好的提升業務。據統計，如果企業每年減少50%的數據傳輸負擔，那么每位員工將節省45000元美金的支出。

　　四、“開”門造車——無縫訪問Internet

　　現代制造業中，CAD在整個產品的生命周期中占據著重要的地位，它在產品生命周期的各階段與CIMS系統內外頻繁的交換數據，所以數據的描述必須具有可靠性、可適應性、可維護性、可檢驗性等特點。雖然現代制造型企業已經徹底轉變了以往由紙作為信息載體的工作方式，大規模的計算機技術已經應用到產品生命周期的各階段。但產品設計、加工處于不同地理位置或者不同計算機平臺的數據平滑交換問題，解決得仍不是很理想。

　　現在支持CAD協同設計的系統大多只實現了局域網內完整數據交換;對于廣域網結構和跨平臺情況下的數據交換問題解決得不是很完善——這對現代產品設計、生產的速度與質量和整體成本控制的影響很大。所以設計Internet環境下跨平臺的CAD協同設計系統軟件具有廣泛的用戶需求。

　　由于Pro/ENGINEER Wildfire 2.0支持Web服務體系結構，所以它采用了Web語言，并且可以無縫訪問Internet上的信息和資源，其連接性是通過圖形窗口頂置的嵌入式Web瀏覽器提供的。

　　用戶可與Pro/ENGINEER以交互方式使用此瀏覽器，執行以下任務：

　　(1)瀏覽文件系統并預覽模型信息，甚至可以通過把Pro/ENGINEER模型拖入圖形窗口將其打開。

　　(2)查看網站或喜歡的Web站點。

　　(3)訪問“Pro/ENGINEER 用戶園地”站點。

　　(4)瀏覽并與Windchill PDMLink交互以訪問數字產品數據。

　　(5)訪問項目工作空間，并使用Windchill ProjectLink或Pro/COLLABORATE與供應商或者供貨商溝通。

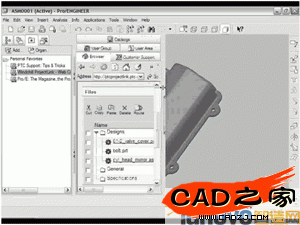

　　(6)使用Windchill PartsLink訪問標準元件目錄，并將其拖入Pro/ENGINEER。如圖6所示。

　　這是一種通過 Web 與信息和資源實現連接的自然方式，操作可全部在 Pro/ENGINEER 內完成，這意味著設計者與其整個團隊可以更好地進行設計協作、控制產品數據，并使產品開發過程更加高效。

圖6 將標準元件目錄拖入Pro/ENGINEER

　　五、溝通無極限——召開設計會議

　　產品制造團隊之間的高效協同是實現產品開發業務目標的關鍵。但是，軟件工具通常卻未能達到這一挑戰的要求。出色的協同必須支持同步和異步信息交換，以便符合團隊成員自然的交流方式。Pro/ENGINEER Wild Fire 2.0通過單個界面提供了這兩種功能。

　　利用 Pro/ENGINEER Wild Fire 野火版，遠程用戶不管在哪里都可以共享數字化產品定義，以舉行實時的設計評審、協同設計會議或進行頻繁的信息共享。設計數據可以從桌面傳遞給全球多個團隊成員，使他們能夠與其他設計位置、外包設計合作伙伴以及加工供應商一起實時評審設計。

　　(1)不管用戶在哪里及有多少人，都能在 Internet 上為他們舉行實時同步的設計會議。

　　(2)為設計協同、供應商協同、設計評審、遠程培訓和技術支持提供跨企業的信息傳遞。

　　(3)與 PTC 的產品開發體系(PDS)無縫銜接。

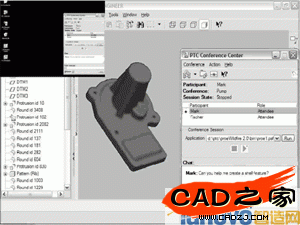

　　利用對等設計會議，設計者可以與其他團隊成員進行協作，即使他們不使用 Pro/ENGINEER，也同樣可以通過安全共享文件并運行實時同步Pro/ENGINEER進程來實現協作。利用 Internet 連接邀請任何同事，并能方便地與合作公司雇員或與公司防火墻外面的團隊成員進行協商，如圖7所示。由主持人執行的命令和操作將在所有參與者的鏈接進程中立即播放。控制權可傳遞給會議中的任何參與者，被授予控制權的人將接替原主持人成為當前主持人。

圖7 利用Internet邀請任何同事參加設計會議

　　“設計會議”的文件共享和安全機制由 Groove Networks 的軟件予以保證。Groove Networks 是對等軟件市場的龍頭品牌，它的產品可使人員、信息和計算機輕松保持同步。所以完全不用對會議中所涉及數據的安全性擔心。

　　六、跨越距離鴻溝——許可證借用

　　對于分布的制造商而言，工程技術人員迫切希望并需要獲得更大的靈活性。隨著硬件、圖形和網絡功能的不斷增強，如今工作場所不再僅僅局限于辦公室狹小的空間內，分布在世界各地，甚至外出旅行的設計人員都可以通過“許可證借用”隨時調整它們的產品設計。

　　在Pro/ENGINEER Wildfire 2.0中，用戶可以使用“許可證借用”臨時從中央許可證服務器中檢出一個許可證，如圖8所示，在規定的一段時間內使用。

　　此外，用戶還可以配置要添加到所借用的許可證文件中的其他浮動模塊。配置完成后，可以斷開與中央許可證服務器連接，利用本機借用的許可證繼續工作。

　　Pro/ENGINEER Wildfire 2.0賦予了用戶極大的自由度和靈活性，不管設計者的實際工作地點如何變換，在家中，還是在飛機上，設計者都不必再為無法連接到許可證服務器而擔憂了。

　　圖8 從中央許可證服務器中檢出許可證

　　制造業企業信息化的目標，首先是要向產品要效益，同時也要努力向管理要效益，歸根結底是要通過“協同”向“創新”要效益，就是要使任何與產品相關的人在任何地方都可以快速找到任何需要的產品數據，從而共享產品數據，實現從產品需求定義、概念設計、工程設計、生產制造到服務支持等產品創新各個環節協同工作。Pro/ENGINEER Wildfire野火版2.0就是以此為目標設計的CAD軟件系統，它通過最大可能相關人員創造思維的合作和協同，縮短設計周期、優化制造流程、降低生產成本等，使企業產品創新能力獲得極大提升。
