在Proe工程圖中打印圖紙，需要配置pen table文件，然后通過“config.pro”文件設置選項“pen_table_file”指向“.pnt”文件。

1.配置筆寬（線寬）文件(.pnt)

利用table.pnt，可以定義要打印的工程圖的各種幾何的線條的樣式，包括顏色和粗細等。
pen 1 color 0.0 0.0 0.0; thickness 0.025 cm
pen 2 color 0.0 0.0 0.0; thickness 0.01 cm
pen 3 color 0.0 0.0 0.0; thickness 0.01 cm
pen 4 color 0.0 0.0 0.0; thickness 0.01 cm
pen 5 color 0.0 0.0 0.0; thickness 0.025 cm
pen 6 color 0.0 0.0 0.0; thickness 0.01 cm
pen 7 color 0.0 0.0 0.0; thickness 0.01 cm
pen 8 color 0.0 0.0 0.0; thickness 0.01 cm

其中pen x對應以下線型
pen1：可見幾何，剖面切線和箭頭，基準面等
pen2：尺寸線，導引線，中心線，文本，注釋等
pen3：隱藏線，陰影文本
pen4：樣條曲線網格
pen5：鈑金件顏色圖元
pen6：草繪截面圖元
pen7：灰色草繪尺寸，切換了的截面
pen8：樣條曲面網格

color 0.0 0.0 0.0代表筆的顏色，后面三個數值分別是紅色R，綠色G和藍色B的比例值，0~1，1為最強。三個0也就是黑色了。Thickness 0.025 cm 代表這支筆的寬度是0.025cm了。如果只打黑白的圖，color都設為0就好了。

2.配置“config.pro”文件

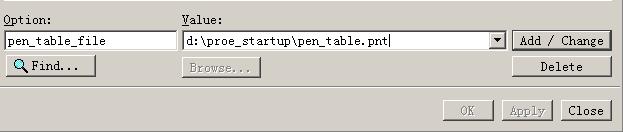

“config.pro”文件設置選項“pen_table_file”指向“pen_table.pnt”文件，例如圖1。

圖1
