一、前言

　　XTEDS是北京艾克斯特信息技術有限 公司自主開發的專業電氣設計、分析軟 件。XTED包含兩個主要模塊，一是與PDM 工程設計管理模塊緊密集成的一次系統圖 設計模塊，完成大部分的施工單清單的 設計任務;二是二次設計模塊，完成二次設計、接線設計、面板布置和開孔圖等設 計功能。

　　二、與PDM/ERP集成模塊

　　一次系統圖設計模塊采用網絡化數 據庫，與XTPDM的工程設計管理模塊、ERP系統緊密集成，與PDM共享一次方案信息庫，基于一次方案進行系統圖的輔助編制，從確定的產品型號、方案下，輔助選項預定義的車總裝、柜總裝和斷路器總裝 以及ERP的元件信息。采用對話框操作的 方式，自動進行系統圖柜的排列、表格的填寫，自動從ERP系統中根據合同讀取施工單信息填寫在圖形中。

　　圖樣數據可以被自動識別，采用對話框方式進行維護并自動更新圖樣。設計的工程圖可以存放在本地數據庫中，也可以提交到工程設計管理中進行數據管理，自動按照合同數據的組織方式進行存儲。

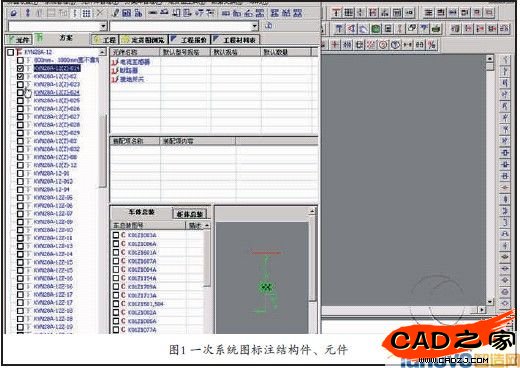

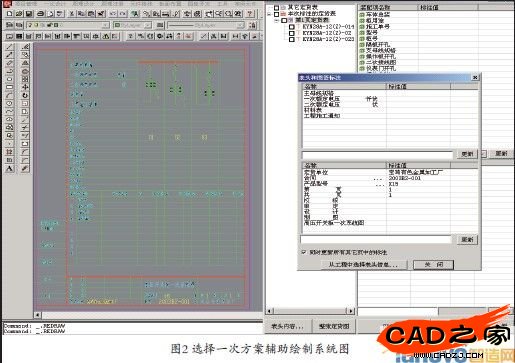

　　一次系統圖設計模塊使工程設計人員脫離了繁瑣的圖面交互工作，只需要從 PDM/ERP數據庫中查詢或選用相應的結構件、電氣元件，即可完成系統圖的輔助編制，既高效又能保證設計數據的準確。操作界面，如圖1和圖2所示。

　　三、項目管理

　　XTEDS不只是一個工具箱，它的每項功能都具備完全符合設計人員設計思路和習慣的“工程項目”體系結構。本功能融 于設計過程之中，為用戶提供了一系列獨 特的項目管理功能，最大限度地減少了管 理方面的重復工作。XTEDS用戶只需在每 個設計、加工項目開始時，用最簡單的方 式即可完成項目建立，所記錄的信息將自 動跟蹤整個工程。

　　四、二次設計

　　二次設計主要包含三部分內容。

　　(1)所有用于工業二次控制的原理 圖的通用繪制模塊，我們在各相關程序中 采用了大量帶有“自引導性”進程技術， 快速、高效地繪制各“控制、拖動、標 準”的二次原理圖。前所未有的“回路編 輯”功能使工程師能夠快速完成對舊圖 的編輯。

　　(2)原理圖專業標識模塊，引導使用 者快速完成圖面上“符號”、“結點”、“ 電位”和“端子”的自動標識，且具備很強 的穩定性和復用性。

　　(3)原理連接關系注冊和元件選型 模塊，自動建立控制原理關聯數據庫，并 輔助使用者選定接線元件。

　　◎回路網格。系統提供參考網格， 然后再進行修改，并提供動力回路自動修 剪，增加小母線。

　　◎元件布置。XTEDS提供可擴充元件 庫，并可一次選擇多個元件布置，插入元件時系統自動斷開布置位置的導線，并提供轉換開關、組合元件繪制等功能。元件 的端子號自動生成，插入元件時可以調解方向、比例，以及選擇插入元件的先后次 序，如圖3所示。

　　◎定義組合單元。組合單元通常 稱為“黑匣子”，這類元件不需要知道 內部結構，只要求有元件的接線端就可以了，繪制PLC、微機保護時都會用到這個命令。

　　◎原理注冊，是本軟件的核心內容之 一。它把圖樣的相關信息分步驟以不同方 式添加到數據庫中，定義硬盤的文件與數 據庫中工程圖樣關聯。

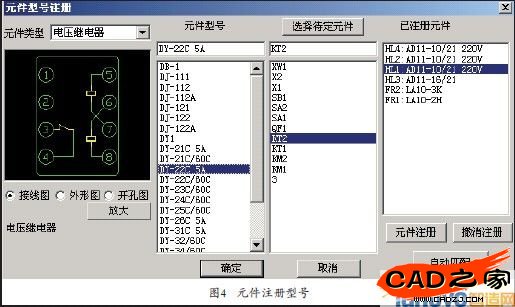

　　◎元件注冊。定義元件型號，支持數據庫模糊搜索，輸入部分字段，即可從元件型號數據庫中搜索出包含此字段的型 號。數據庫開放并可擴充，自動匹配可以幫助設計人員自動選型，并對型號是否正 確進行原理性判斷，如圖4所示。

　　◎定義安裝位置。定義安裝位置功能，就是為把不同的元件安裝在不同位置 而開發的工具，可以定義不同位置的接線順序，還可以定義同一位置內不同元件的 接線順序或不同區之間的接線順序，并進 行接線圖的排版，安排元件在某一位置內 的排列位置。

　　◎端子排預置。設計院來圖一般定義好了端子排的線號順序，此功能就是對端子排的線號順序進行預先定義。

　　◎.生成材料表，提供3種生成方式：

　　生成當前圖樣的材料表;生成一個項目工程下全部或部分圖樣的材料表;生成硬盤 上沒有關系的若干張圖樣的材料表，如圖5所示。

　　9.原理分析，XTEDS核心功能之一， 也是其所獨有的。它能夠幫助工程師對設計方案進行自動診斷，判斷邏輯接線關系是否正確，其畫面仿真度高，大大減少了圖樣后期審核的工作量。

　　五、元件接線

　　接線設計是XTEDS的核心模塊，對接 線圖內任何編輯操作，XTEDS均會聯動處 理，修改一處，關聯處自動修改。同時提供了非常方便地手動接線，以應對根據外來原理圖只做接線圖的情況。XTEDS提供 自動接線和手動接線2種方式，特別是手 動接線在處理外來原理圖做接線圖上非常方便。

　　系統提供了目前流行的十余種接線格式，可自動生成某“原理圖”的元件“接 線圖”。“自動診斷”功能，運行時將自動反向校驗接線結果，羅列所有錯誤并在 圖面上準確定位。由于接線圖庫中已包含足夠的信息，用戶可以自如地完成開關柜 板面布置、開孔以及元件報價等功能。本 軟件包提供了一套完整的“接線圖塊”擴充工具。XTEDS可以預先定義端子排順序， 重新接線自動定為，而無需重新排版。

　　其他功能還包括：接線錯誤報警、分步接線和自動接線、接線預先編輯和接線編輯工具。接線編輯工具包括：插入端子排空行、刪除空行、端子排整行移動、行 互換、左右移動、接線圖邏輯檢查工具、手動接線、接線編輯、接線刪除、繪制接 地符號、電纜出線、修改端子排名稱、修 改端子排序號、端子排折斷等線號機(搜索統計線號)接線表生成以及設計院來圖手動接線。

　　(1)分步接線。EDS提供具有多種選擇的分步接線，可以分區接線、預定義接線以及保留排版格式接線等。

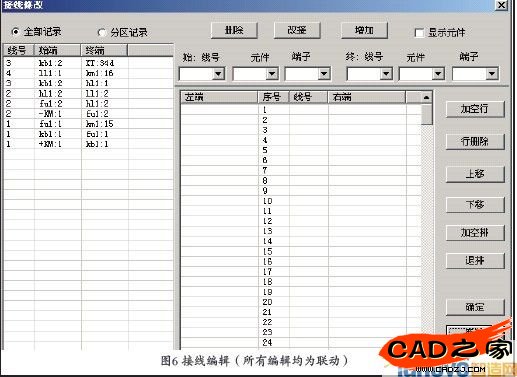

　　(2)自動接線，提供自動接線和接線編輯選擇。圖6是在生成接線圖之前對 接線圖和端子排進行預先設置，鼠標拖動 即可排列順序，更改上排下排、增加端子排等。

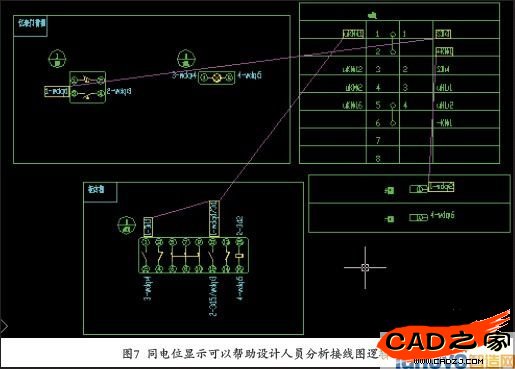

　　(3)接線編輯工具，是XTEDS的強項。因為EDS基于數據庫，所以對接線圖編輯聯動，檢查包括插入端子排空行、刪除空行 、端子 排整行移動、行互換、左右移動、接線圖 邏輯檢查工具(如圖7所示)、手動接線、

　　接線編輯、接線刪除、繪制接地符號、電纜出線、修改端子排名稱、修改端子排序 號以及端子排折斷等。

　　(4)線號機，可以統計線號、打印 線號。

　　(5)接線表，能夠生成以EXCEL表示 的接線關系。

　　(6)手動接線。電器生產企業經常 會有外來的原理圖，XTEDS可以在不繪制 原理圖情況下直接繪制接線圖，它能夠自 動生成這兩端的接線。同時，XTEDS還提 供了搜索工具，方便定位元件和端子排位 置，手動接線也可統計材料。

　　六、版面布置

　　XTEDS的板面布置功能充分顯現了其 參數化設計的特點，直觀、簡單、易于理 解和操作。板面布置工作可以在已經繪制 完畢的原理圖的基礎上進行，也可以脫離 工程，單獨從元件庫中選擇元件來進行，此項功能充分利用了系統的元件庫資源。 布置完成后，用戶可以直觀地看到元件在 柜內的擺放效果，如果不滿意還可以對其 進行編輯和修改。
