自己也一直很不順心，說的難聽點就是命運多舛，一些亂七八糟的事情，至今沒有心思和時間去學習，想想自己還真是沒有出息，開學都已經一個多月了，不管什么原因，反正是自己沒有做到，當初的信誓旦旦如今反而成了累贅，直到昨天才打開那本一開學就從圖書館借來的CAD課本，還有，明天正式決定拿出點時間來學習去考研，現在準備已經很晚了！聽天由命吧。

我知道自己的記性太差勁，所以早就打算在博客中記錄自己學習CAD的點點滴滴，算是為將來的工作做準備，以后工作中遇到問題，可以回過頭來看看，溫習一下。自學過程中肯定有錯誤或者不完善的地方，還是很希望能夠有人指點一下。

昨天算是剛開始正式自學CAD，因為老師當時教的內容不全面更不詳細，就拿創建CAD模板/樣板文件來說，老師只教了一半的設置，呵呵，剩下的那一半設置今天搗鼓了一下午，卡在繪制表格那個地方好幾個小時，處理不好，暫時放棄，明天接著試試。

下面這些設置大部分都是按照當時我們老師教的，幸好自己的課本上還有筆記，不過不全，又對照著圖書館借來的CAD2006課本，昨天花了一下午的時間才弄完，以前學的是CAD2004（課本內容是CAD2000），現在用的是CAD2008，雖然本質上一樣，但是有很多地方變化已經很大，再就是已經快兩年沒用CAD，太生疏了，很多地方都是反反復復試了很多次才算完。

一、設置圖形單位和精度：

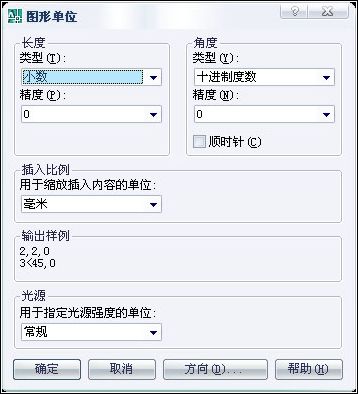

【格式】菜單——“單位...”命令，打開“圖形單位”對話框，設置如圖所示。



二、設置圖層：

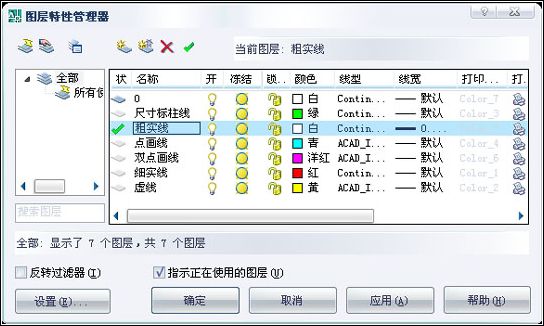

1、【格式】菜單——“圖層...”命令或者在“圖層”工具欄中單擊“圖層特性管理器”圖標，打開“圖層特性管理器”對話框，創建并設置以下各層，各層設置如圖所示。

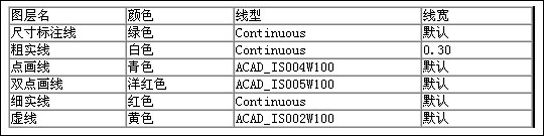

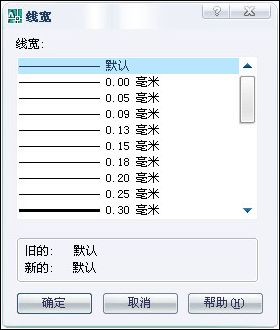

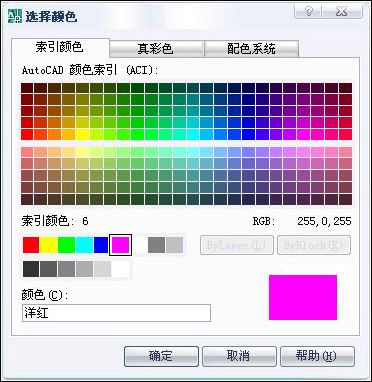

2、“顏色”設置、“線型”設置、“線寬”設置。

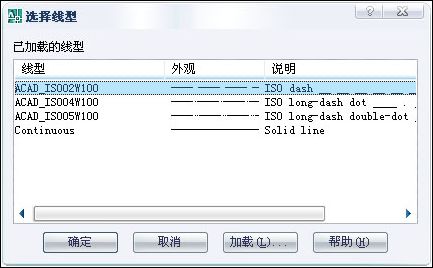

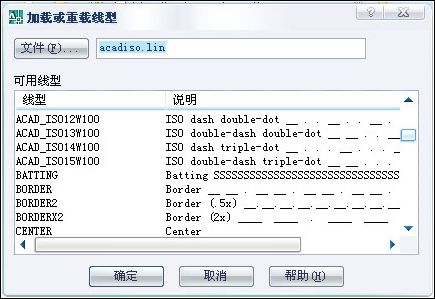

單擊“加載...”可以選擇更多的“線型”。





3、最后如圖所示，“粗實線”層設為當前層。



三、設置文字樣式：

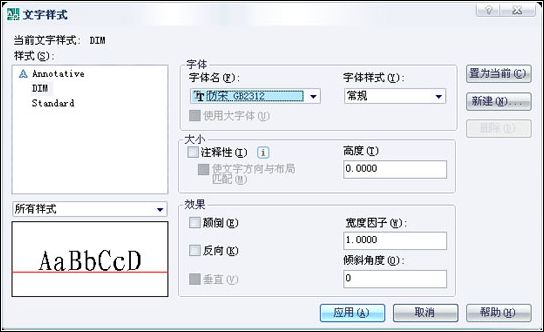

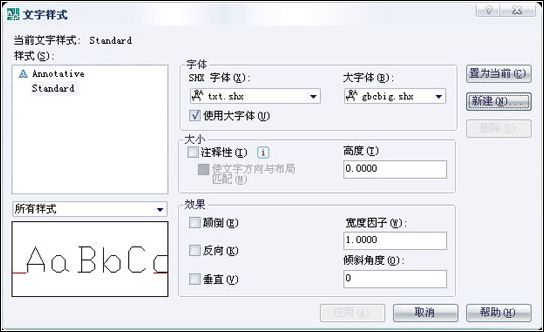

1、【格式】菜單——“文字樣式...”命令（或工具欄中的“文字樣式”圖標），打開“文字樣式”對話框，單擊“新建”按鈕，創建Standard文字樣式，設置如圖所示。



2、同理，創建“DIM”文字樣式，設置如圖所示。



四、設置標注樣式：

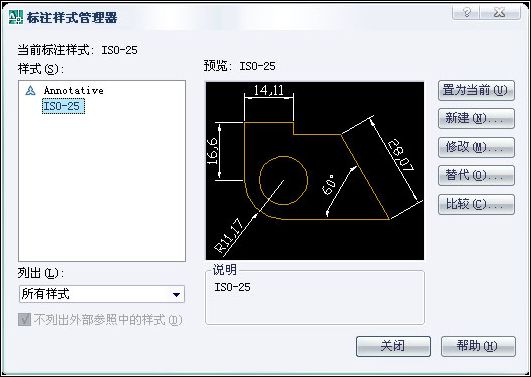

【格式】菜單——“標注樣式...”命令（或工具欄中的“標注樣式”圖標），打開“標注樣式”對話框。

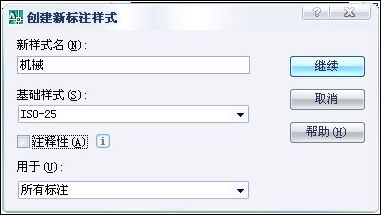

1、單擊“新建”按鈕，在“新樣式名”中輸入“機械”，單擊“繼續”按鈕。

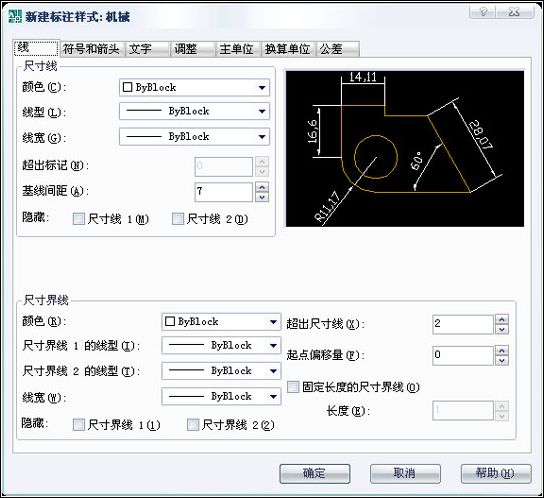

【線】選項卡，“基線間距：7”，“超出尺寸線：2”，“起點偏移量：0”。

#p#分頁標題#e#

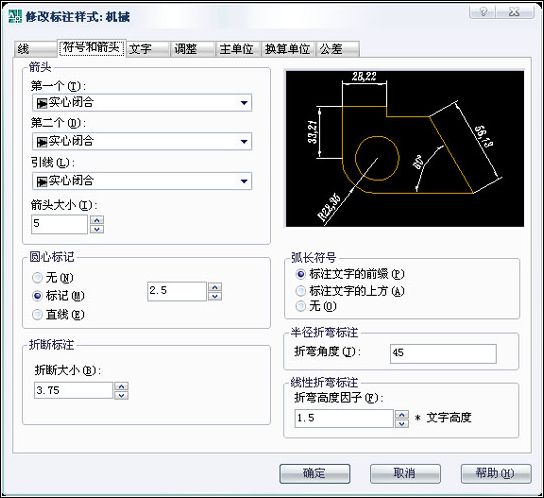

【符號和箭頭】選項卡，“箭頭大小：5”。

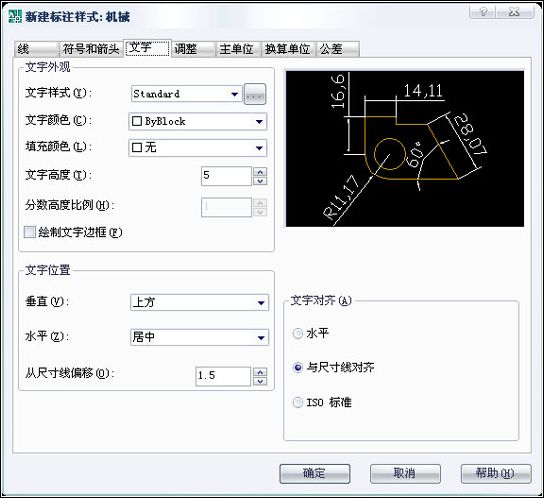

【文字】選項卡，“文字高度：5”，“從尺寸線偏移：1.5”。



其他選項卡設置默認。

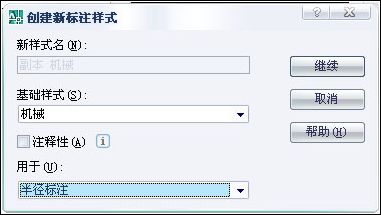

2、接上一步，單擊“新建”按鈕，“基礎樣式”選擇剛才創建的“機械”，“用于”選擇“半徑標注”，單擊“繼續”按鈕。所有選項卡設置默認。

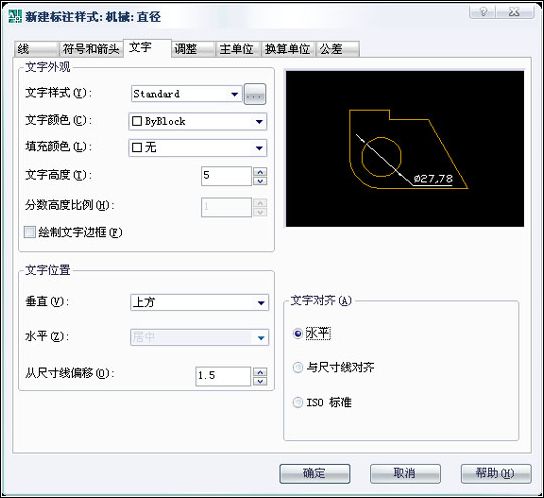

3、同理，單擊“新建”按鈕，“基礎樣式”選擇“機械”，“用于”選擇“直徑標注”，單擊“繼續”按鈕，【文字】選項卡設置如圖，“文字對齊：水平”。其他選項卡設置默認。



4、同理，單擊“新建”按鈕，“基礎樣式”選擇“機械”，“用于”選擇“線性標注”，單擊“繼續”按鈕，所有選項卡設置默認。

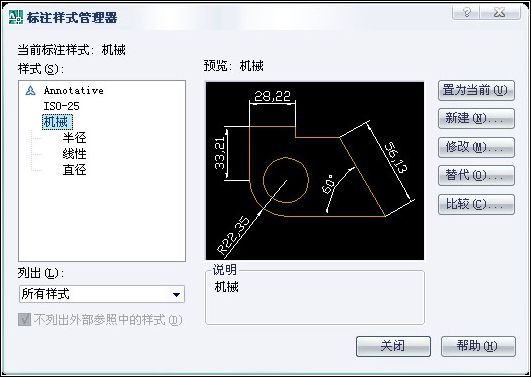

確定后，最后如圖所示，在“樣式”列表中選擇“機械”，然后單擊“置為當前”按鈕，將該樣式作為當前樣式。



未完……，明天接著搗鼓繪制表格……
