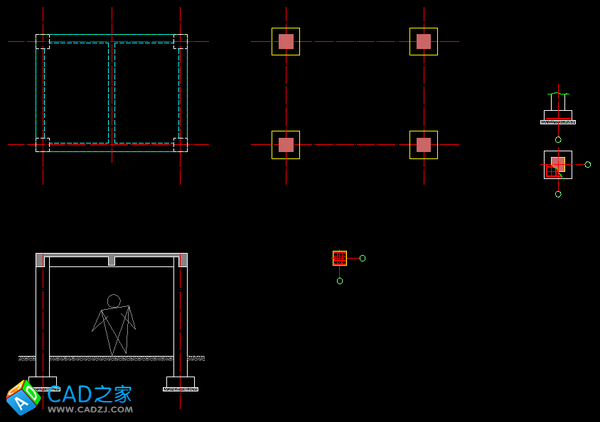

下一步是在模型選項卡里準備好所有的圖形，也就是沒有任何文字說明、尺寸標注的圖形，簡單說，就是剛剛完成從「現實世界」到「CAD 的虛擬模型空間」的圖形部分，也就是下面這些圖形：

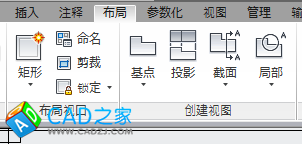

再回到布局選項卡，新建一個矩形的布局視口：

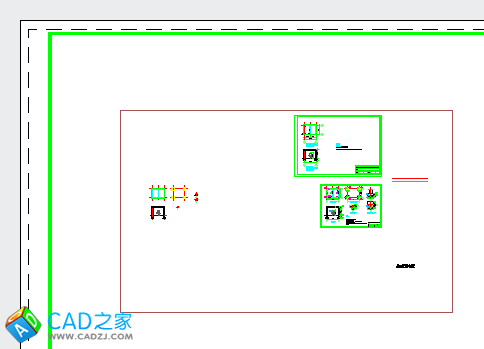

視口創建之后是這樣的：

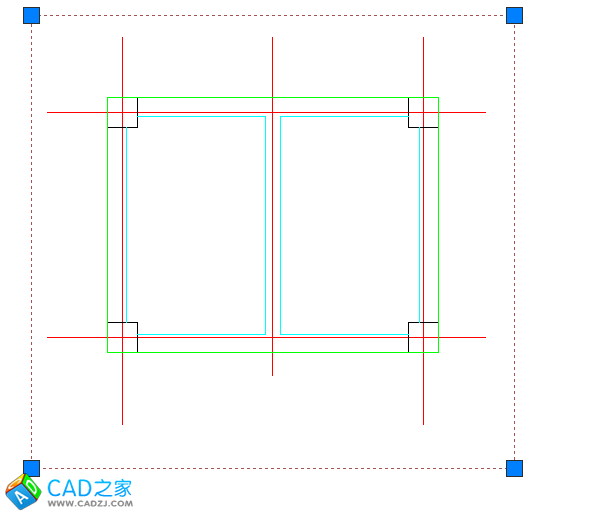

把這個視口的范圍選定到第一張平面圖周圍：

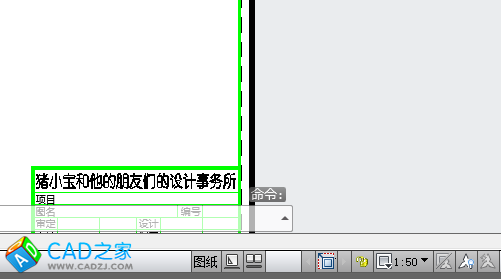

然后把右下角的視口比例設定為1比50：

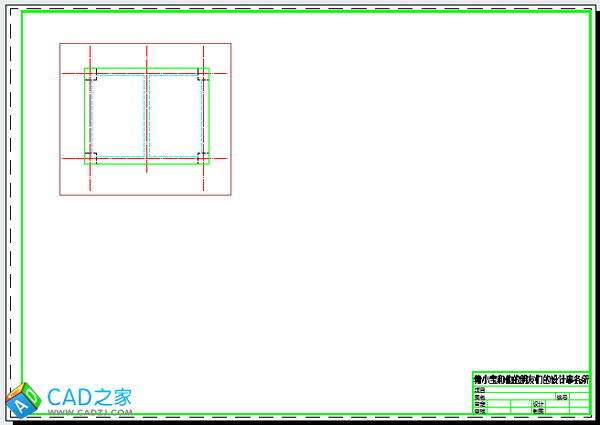

這時候整張圖紙的效果就是這樣的：

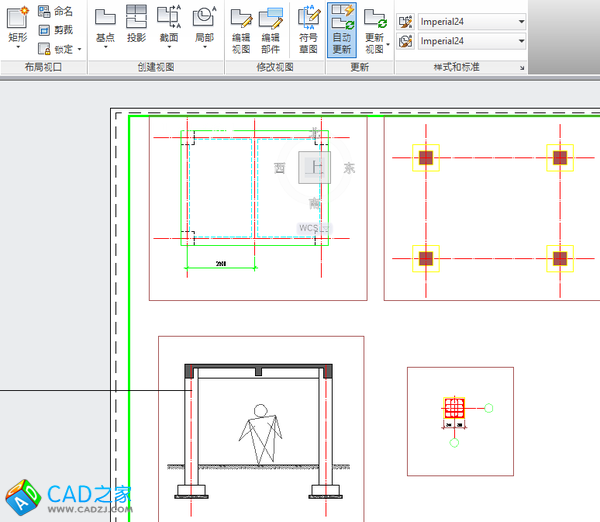

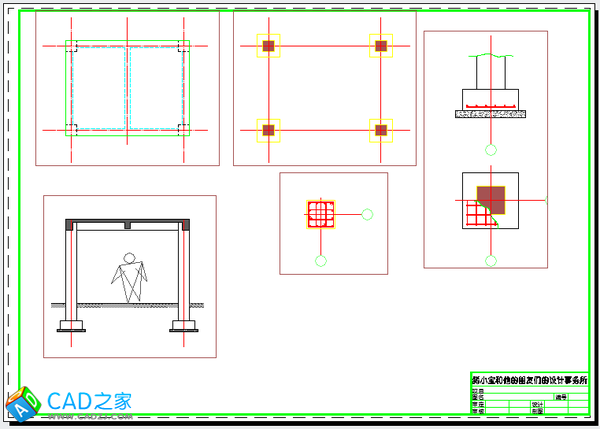

同樣的道理，把基礎平面圖和剖面圖的視口加進來，比例設為1比50；柱子詳圖和基礎詳圖的視口也加進來，比例設為1比20：

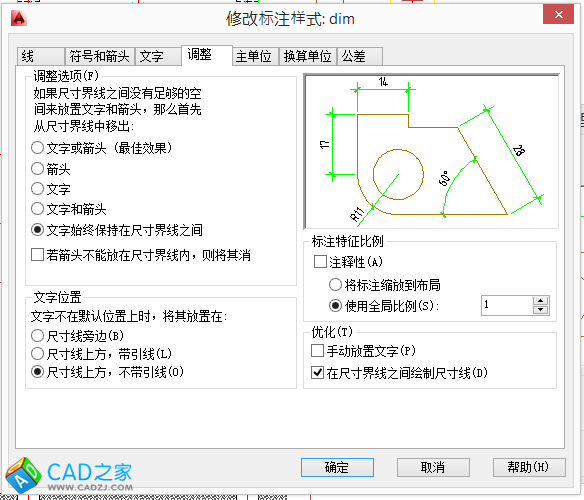

然后是尺寸標注，把50@50的標注樣式另存為一個新的標注樣式，取名字就叫dim，把標注特征比例改為1：

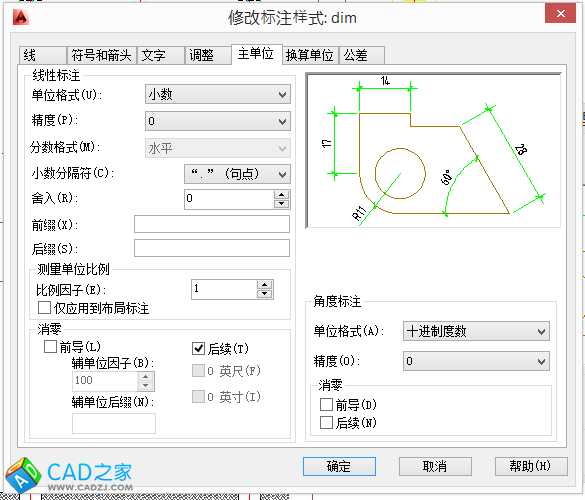

注意，因為我們已經給不同的視口里設置了1比50和1比20的比例，所以測量單位比例仍然為1：



在添加尺寸標注之前，為了防止誤操作，可以先將所有的視口鎖定，如果某個視口需要修改，則可以先臨時解鎖，修改完成之后再鎖定：

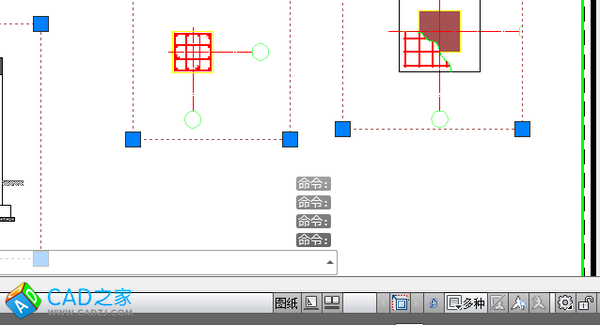

視口鎖定之后，右下角的“多種”比例顯示按鈕的左邊那個按鈕會顯示為鎖定的狀態，如果要解鎖某個視口，可以單擊這個按鈕解鎖：

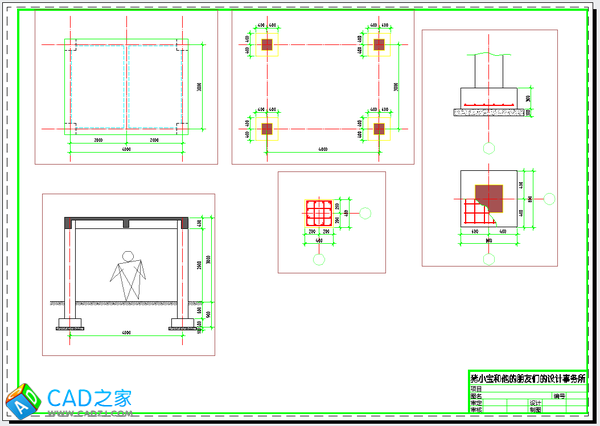

然后在布局里面添加dim的尺寸標注，不需要做任何人為調整，也不需要區分1比50和1比20，所有的標注自動根據不同視口的比例分別顯示正確的標注數值：

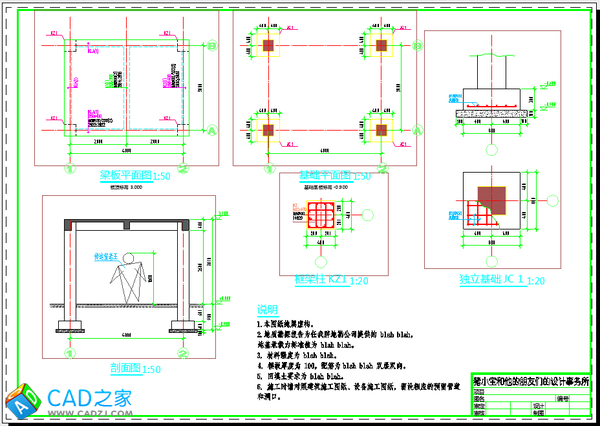

下一步就是添加各種文字說明、標題等等，方法跟在模型空間中一樣，只不過文字的高度不再是300或者150，而是3；軸號的圓圈直徑不再是800或者400，而是4……簡單說，不需要任何換算，紙質圖紙上應該是多少毫米，這里就是多少，所見即所得。

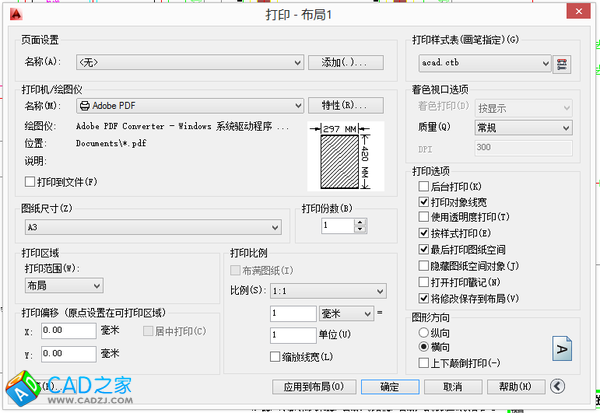

圖紙完成之后，打印成真正的紙質圖紙。打印之前，記得把這幾個視圖的邊框線調到不打印的圖層，比如默認的DEFPOINTS或者其它自定義的不打印圖層中。打印的圖紙尺寸選擇A3，打印范圍由原來的窗口改為布局，打印比例1比1：

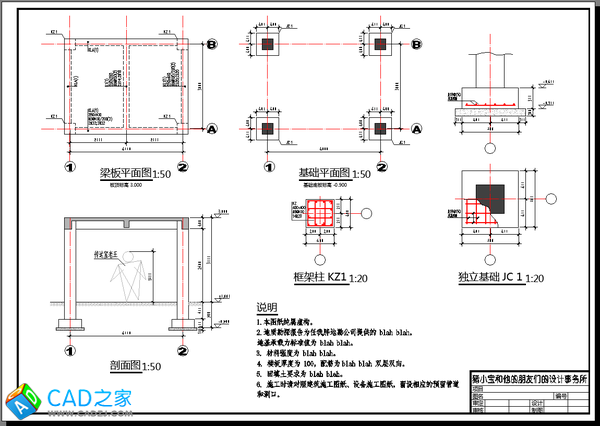

打印出來的圖紙是這樣的：



殊途同歸，兩種不同的方法輸出了同樣的紙質圖紙。

學會了布局的用法，小王就去找總工了。總工說，「怎么樣，這兩種方法你怎么看？」

小王說，「我覺得算是殊途同歸，應該是各有優劣吧。」

總工說，「不錯不錯，你說說看。」

小王說，「第一種方法，所有的標注、文字全部在模型空間里，如果有多張圖紙的話也都排在這個模型空間里，不同的圖紙比例需要設置不同的標注樣式、文字高度等等，看上去麻煩一些，而且剛開始接觸的話不太好理解，各種比例因子的設置要好好琢磨琢磨才能明白。」

總工說，「那你覺得第二種方法呢？」

小王說，「第二種方法看上去比較先進，不需要設置多種標注樣式、文字高度，實現了紙質圖紙的所見即所得。不過呢，設置這些視口似乎比較麻煩。而且這種方法是一個布局選項卡一張圖紙，如果有多張圖紙的話，就要用多個布局選項卡。」

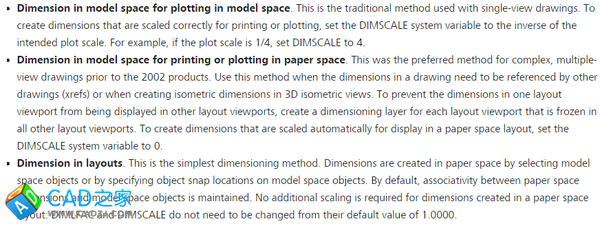

總工說，「嗯嗯，這兩種其實就是歐特克官網上說的這第一種和最后一種方法。到底是在模型空間里標注，還是在布局里標注，這是自古以來就爭論不休的，跟Windows和Mac、Vim和Emacs曠日持久的戰爭一樣。模型派和布局派殺的是你死我說，誓不兩立。你覺得我們結構專業的日常工作里，哪種方法更好呢？」



小王說，「這我就不知道了，還得請教您。」

總工說，「其實沒有絕對的哪種更好。岳飛說過這么一句話，叫做“運用之妙，存乎一心”。方法都是死的，關鍵看人怎么用它。好比說可能別的工程專業，圖紙特別瑣碎特別復雜，用到的比例特別多，這時候第二種方法就有優勢了，清晰明了，所見即所得，而且操作起來也方便，用視口的概念區分開了不同的比例的圖紙部分。」

小王說，「總工您說的太對了。」

總工說，「再看看咱們結構專業，如果說咱們做的是鳥巢那樣的工程，或者是很復雜的鋼結構項目，可以說圖紙的性質就比較接近于機械或者其它專業圖紙了，那咱們用這第二種方法確實有優勢。但如果說咱做的是一般性的工程，需要大量的重復性的圖紙，圖紙和圖紙之間需要互相比對互相參照的話，那這第二種方法就顯得太麻煩了。」

小王說，「對，而且我覺得咱們專業就是1比100、50、20這幾種比例，并不需要太多的比例，這第二種方法的優勢其實并不明顯，咱們多設置幾個標注樣式就可以輕松區分開來，而且配合上匹配邏輯條件的快速選擇，修改起來也并不復雜。」

總工說，「不錯不錯，而且還可以做成塊或者帶有屬性的塊，這樣就可以比較方便的替代視口來區分不同的圖紙比例，就像你這張圖紙里，主要的平面圖是1比50的，旁邊的這個柱子和基礎詳圖是1比20的，咱們就可以做成塊來區分。」

小王說，「是啊是啊。」

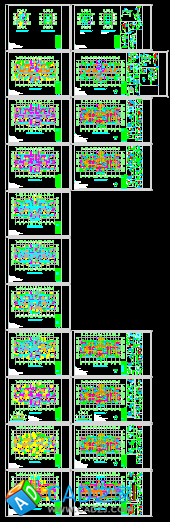

總工說，「我給你看看咱們以前的工程，如果你做一個高層住宅小區，光一個小區的一棟樓的梁板平面圖就要十幾張，從地下室一直到頂樓，這么多圖紙，但是比例又相對單一，而且咱們確定各種配筋、材料強度、各種細部詳圖的時候都需要反復的來回檢查各層平面圖，所以咱們通常都把這幾十張圖紙放在同一個模型空間里，完全用第一種方法來制圖，根本用不著布局選項卡。」

小王說，「是的。對了，我聽說CAD里還可以設置注釋性的尺寸標注或者文字，這個是怎么個用法？」

總工說，「注釋性是最近這幾版AutoCAD才出的功能，目的其實很簡單，就是想減輕咱們的工作量，在布局里自動匹配標注樣式和文字大小，這樣就不需要我們手動的去設置和調整了。不過目前來看，跟第二種方法類似，對咱們來說還是用不太上，有點殺雞用牛刀的意思。而且咱們的圖紙其實包含了大量的文字信息，用來表示構件的尺寸、配筋、特殊構造要求等等，如果都用注釋性的話，文字自動變換之后的格式也是個問題，而且文件可能會太大太冗余，用起來不方便。」

小王說，「那我聽說還有探索者或者天正這些軟件，總工您怎么看？」

總工說，「我覺得這些都是工具，同樣的工具，有人用得好，有人用的一般，大廚能用菜刀雕花，我用菜刀可能就得切了自己的手，所以關鍵還是得明白這些工具的原理，有選擇性的用，用它們好的部分，不要被它們不好的部分束縛或者限制住。」

小王說，「是不是它們就像是傻瓜相機，能提供比較說的過去的東西，但是出不來真的好東西？」

總工說，「有點這個意思。說到底，你得明白照相的道理，才能用好相機拍好照片。咱們這個制圖也是，不能只依靠那些傻瓜軟件，你得自己明白了其中的道理，才能畫出真的好圖紙。其實探索者那些軟件，就是把這些功能集成在了黑箱里，你可以用，但是你自定義的余地就小了，確實有點傻瓜相機的意思。你這么練習一下CAD制圖，其實相當于學會了照相的原理，以后手動的、自動的、傻瓜的就都會用了，甚至還能修改乃至制作自己的相機了。」

小王說，「那總工您說這個制圖為什么這么重要？」

總工說，「其實咱們行業里很多人有偏見，認為重要的是計算分析，圖紙嘛隨便畫畫就行。其實制圖是非常重要的，是咱們工程師的語言，你設計的再好，圖紙畫的一塌糊涂，乃至出現了嚴重的低級錯誤，那不是前功盡棄了嘛。不一定每個工程師都要自己畫圖，但至少每個工程師都要有自己畫好圖紙的能力。」

小王說，「我聽說BIM很快就要大規模推廣了，那咱還需要這些嗎？」

總工說，「BIM 當然是好事，不過我覺得道理都是相通的。一個人用不好CAD，那我很難想象他能用好BIM。這些工程制圖、建模軟件不是機械性的操作，你要考慮如何組織整個項目，如何方便快捷的應對變更，如何又快又好的完成項目，如何能夠團隊合作，一個圖形文件臨時換人接著做能夠無縫銜接。這些都是學問，我覺得這BIM和現在的CAD是相通的。」

小王說，「是啊是啊，咱們行業節奏有時候是很緊迫的，提高效率很重要。」

總工說，「我剛工作那會兒，我就記得有同事不會設置標注樣式，尺寸標注都是從不同的圖紙文件里拷貝過來的，有的大有的小，標注特征比例、測量單位比例也更不相同。打開這樣的圖形文件，光圖層就得有一百個，各種名字的都有，怎么 pu 都 pu 不完。遇到要修改的時候，有人甚至用格式刷，拿著鼠標一個一個的點，一個大項目那么多圖紙，光點鼠標就能點一個小時，這還難免點漏了，有的地方沒改過來。其實你制圖的時候設置好標注樣式、設置好圖層，需要修改了，一個快速選擇，一個屬性修改，2秒鐘的事情。有人覺得設置這些樣式多麻煩，其實磨刀不誤砍柴工，真的，畫的時候用點心，后面修改的時候能節省無數的時間。」

小王說，「是呀，我練了這一次，也覺得很重要。小項目尚且如此，就更不要說大項目了。」

總工說，「哎呦，跟您聊天都忘了時間了，我得走了，接我媳婦下班去。」

小王說，「您慢走，我也得去接我女朋友啦！」
