CAD圖形的輸入、輸出、打印與發布詳解

時間:2015-03-16 10:31:24 來源:未知

CAD2007就提供了圖形的輸入與輸出接口，不僅可以將其它應用程序中處理好的數據傳送給CAD，以顯示圖形，還可以將在CAD中繪制好的圖形打印出來，或者把它們的信息傳送給其它應用程序。

此外，為適應互聯網的快速發展，使用戶能夠快速有效地共享設計信息，CAD2007強化了Internet功能，使其與互聯網相關的操作更加方便、高效，可以創建Web格式的dwf文件，以及發布CAD圖形文件到web頁。

一、圖形的輸入輸出

CAD2007除了可以打開、保存dwg格式的圖形文件外，還可以導入或導出其它格式的圖形。

1、導入文件

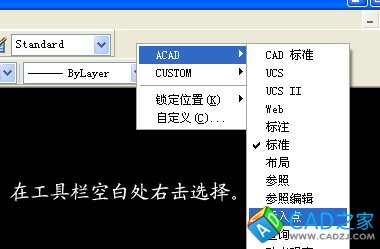

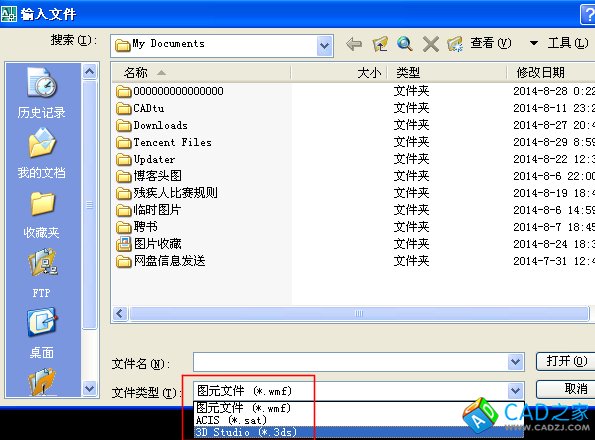

在CAD2007的“插入點”工具欄中，單擊“輸入”按鈕就打開“輸入文件”對話框，在其中的“文件類型”下拉列表框中可以看到，系統允許輸入“圖元文件”、“ACIS”及“3D Studio”圖形格式的文件。

CAD2007的菜單命令中沒有“輸入”命令，但是可以使用“插入”→“3D Studio”命令，“插入” →“ACIS文件”命令，“插入”→“windows圖元文件”命令，分別輸入上述三種格式的圖形文件。

如果插入jpg圖形，則選擇的是“插入”→“光柵圖像參照”。

2、插入OLE對象

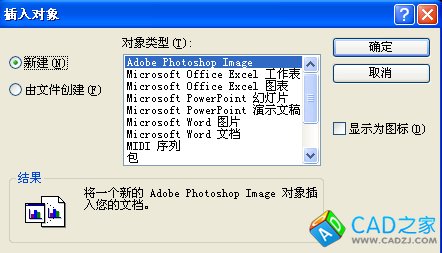

選擇“插入”→“OLE對象”命令，打開“插入對象”對話框，可以插入對象鏈接或嵌入對象。

3、輸出圖形

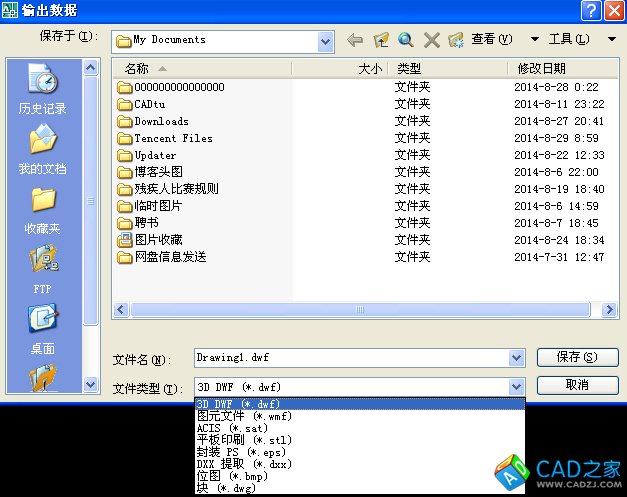

選擇“文件”→“輸出”命令，打開“輸出數據”對話框，可以在“保存于”下拉列表框中設置文件輸出的路徑，在“文件名”文本框中輸入文件名稱，在“文件類型”下拉列表框中選擇文件的輸出類型，如“圖元文件”、“ACIS”、“平板印刷”、“封裝ps”、“DXX提取”、“位圖”、“3D Studio”及“塊”等。

設置了文件的輸出路徑、名稱及文件類型后，單擊對話框中“保存”按鈕，CAD將自動回到繪圖窗口中，讓你選擇、指定要保存的對象，可選擇全部圖形，也可選擇部分圖形。

二、在模型空間與圖紙空間的切換

模型空間是完成繪圖和設計工作的空間，可以完成二維或三維物體的造型，并且可以根據需求用多個二維或三維視圖來表示物體，同時配有必要的尺寸標注和注釋等來完成所需要的全部繪圖工作，在模型空間中，用戶可以創建多個不重疊的（平鋪）視圖以展示物體，也可切換到圖紙空間，來查看圖形的位置、大小比例等。

三、創建和管理布局

在CAD2007中，可以創建多個布局，每個布局都代表一張單獨的打印輸出圖紙，創建新布局后就可以在布局中創建浮動視口，視口中的各個視圖可以使用不同的打印比例，并能控制視口中圖層的可見性。

1、使用布局向導創建布局

選擇“工具” →“向導” →“創建布局”命令，打開“創建布局”向導，可以指定布局名、打印設備、圖紙尺寸和圖形的打印方向，選擇CAD中自帶的標題欄，并確定視口的位置。

2、管理布局

右擊布局的標簽，使用彈出的快捷菜單中的命令，可以刪除、新建、重命名、移動或復制布局。

3、布局的頁面設置

選擇“文件”→“頁面設置管理器”命令，打開“頁面設置管理器”對話框，可進行一些設置。

四、使用浮動視口

在構造布局同時，可以將視口視為圖紙空間的圖形對象，并對其進行移動和調整，浮動視口可以相互重疊或分離，在圖紙空間中無法編輯模型空間中的對象，如果要編輯模型，必須激活浮動視口，進入浮動模型空間。激活浮動視口的方法有多種，可用MSPACE命令，或單擊狀態欄上的“圖紙”按鈕，或雙擊浮動視口區域中的任意位置，使“圖紙”變為“模型”。

1、刪除、新建和調整浮動視口

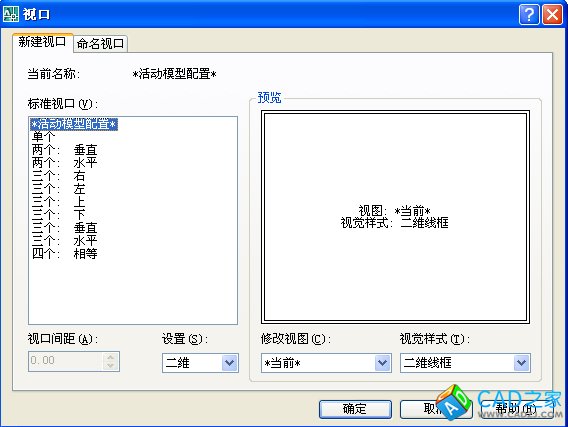

在布局圖中，選擇浮動視口邊界，然后按DELETE按鈕，可刪除浮動的視口，刪除后，使用“視圖”→“視口”→“新建視口”命令，可以創建新的浮動視口，此時需要指定創建浮動視口的數量和區域。
