本篇教程是講述怎么畫出房間的結構，用什么工具來畫出來。

1. 如下圖是最終畫圖出來的效果。

2.
3.

   如下圖所顯示，單擊直接，或者按快捷鍵L回車。


4.

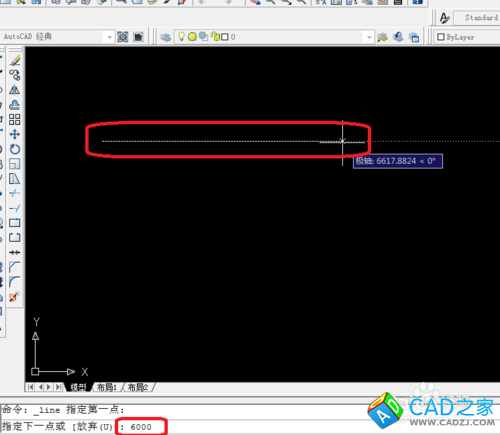

   在單擊鼠標空白處，在進行拉動的時候輸入6000，輸入后就回車鍵，這就是一條直線了。如果不是直線的話就按F8就可以直線了。


5.

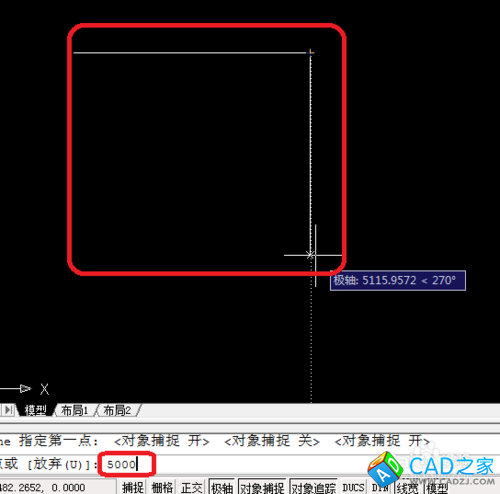

   在進行下拉的時候輸入5000，輸入后就回車鍵，如下圖可以看得出來。


6.

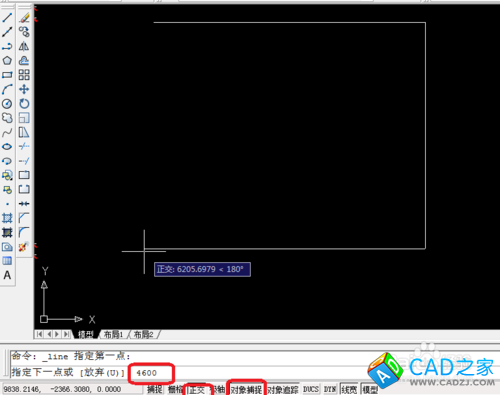

   在進行左邊拉動，在輸入4600輸入后就回車鍵，就可以得出如下圖。


7.

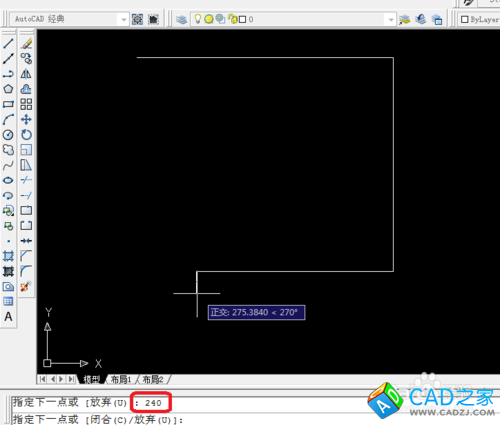

   進行向下拉動，在輸入240回車。

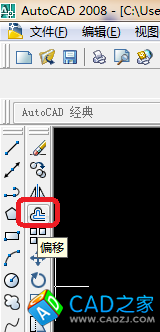

8. 在邊工具欄選擇依偏移或者按O字母。


9.

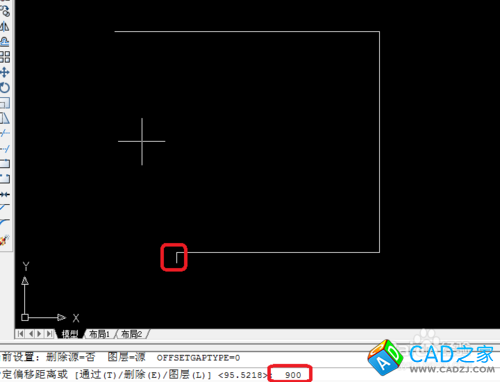

   如下圖在輸入900，要偏移900毫米，這里是門口，這里說明一下要選擇這個邊才可以哦。


10.

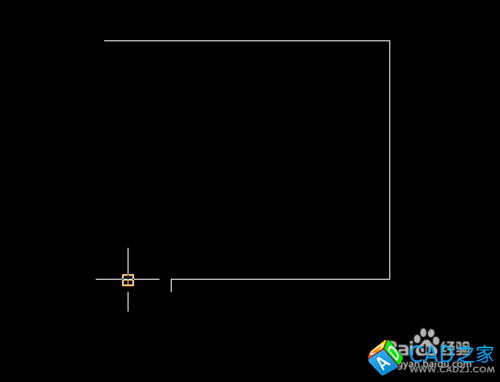

    在單擊左邊，偏移900就可以出來了。一條線就可以了，是240的。


11.

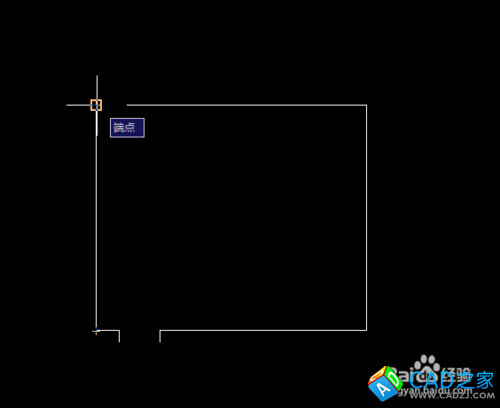

    如下圖在進行畫500是行線，向上的線是畫5000。


12.

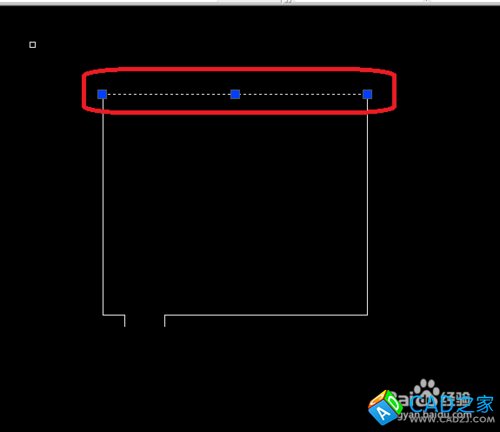

    在進行偏移，選擇上面的橫線。


13.

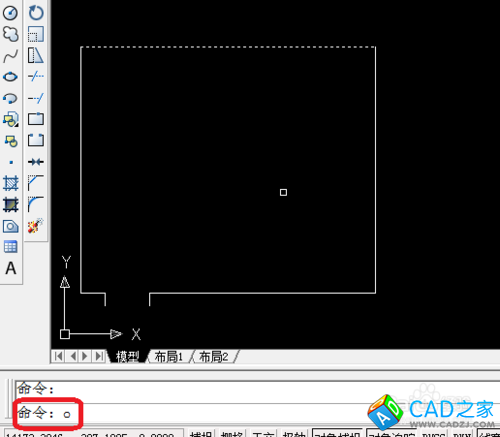

    輸入O字母，大小寫都可以的，


14.

    在輸入240，這個是意思是要偏移多少距離。


15.

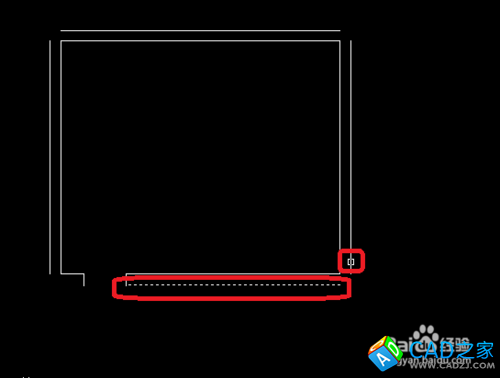

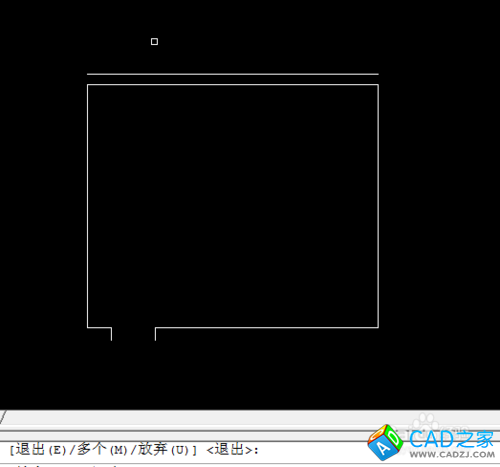

    在單擊上面就可以得出來一條線一樣的出來。



16. 單擊如下圖倒角。



17. 在選擇要倒角的線路，在選擇另一條倒角的線路。



18. 按照上一步的操作就可以得出如下圖。
