如果圖中都是線性圖形且最終要單色打印，通常不用太理會圖形的順序。但如果實體填充且與其他圖形有重疊，就需要設置圖形的順序了，有時我們?cè)诓迦胍恍┰O(shè)備或構件時，為了圖面更整潔，會在圖塊中添加區域覆蓋WIPEOUT，然后利用區域覆蓋遮擋后面的圖形，讓圖面看得更整潔一些，可以看一下例圖中有無遮擋效果的對比。
在PS中可以設置圖層的順序，在CAD中無法設置圖層的順序，可以設置圖形的順序，熟悉CAD的設計師應該都知道這一點，這里主要給初學者介紹一下圖形順序的設置。




CAD圖形的默認順序
在CAD中，先創建的圖形在下面，后創建的圖形在上面。我們平時畫的都是線性圖案，這一點看得并不明顯，我們可以通過一個簡單的例子來看一下。

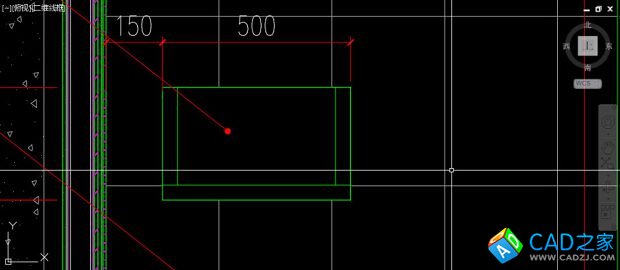

例圖中有一個帶區域覆蓋的圖塊，也就是圖塊會遮擋住后面的圖形，如圖所示。

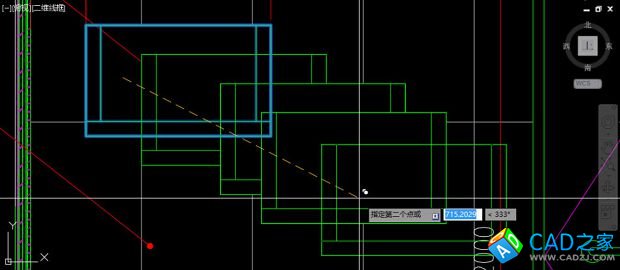

選中此圖形，輸入CO，回車，執行復制命令，在圖塊上拾取一點作為基點，然后多次點擊，讓復制的圖塊依次疊加，如圖所示。

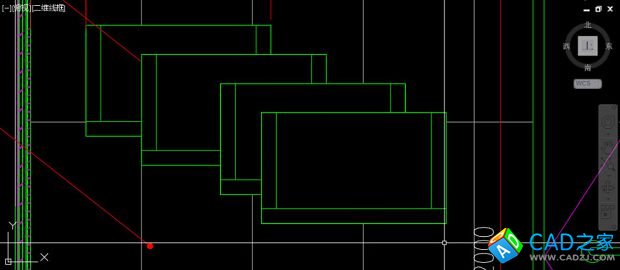

復制3-4個圖塊后按回車或空格鍵，結束復制，我們來觀察復制后的效果。




我們可以看到后面復制的圖形在上面，會覆蓋前面的圖形。如果我們希望圖形按照我們希望的順序來疊加，可以按照順序來創建圖形。

手動調整圖形順序
在實際繪圖過程中我們顯然不可能完全按照順序來創建圖形，比如在圖塊中添加區域覆蓋WIPEOUT，通常都是繪制完圖塊的圖形，然后根據圖塊的外輪廓來創建區域覆蓋，由于區域覆蓋是后創建的，會將圖塊中圖形擋住，這時就需要我們手動來調整圖形順序。
調整圖形順序的命令是繪圖次序（DRAWORDER），命令不難記，draw繪圖，order順序。但從右鍵菜單中調用更加方便。

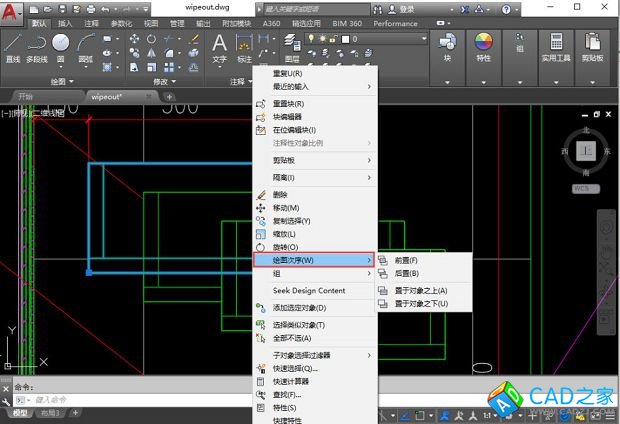

選擇一個圖形后，單擊鼠標右鍵，我們就可以找到繪圖次序的命令，如下圖所示。




我們可以看到繪圖次序有四個參數：前置、后置、置于對象之下、置于對象之上，這幾個參數也很好理解。

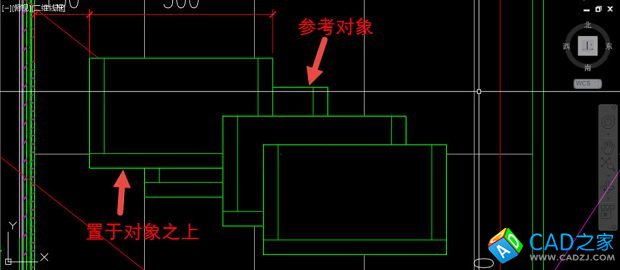

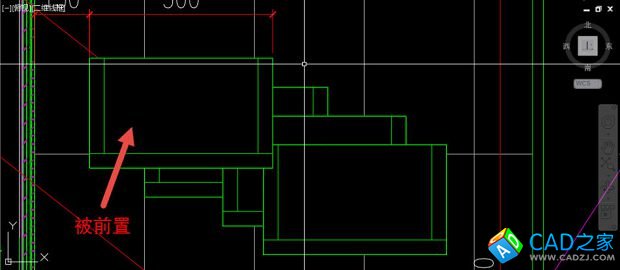

前置就是將選中的圖形放到最前面，后置就是將選中的圖形放到最后面。而置于對象之下和對象之上，是可以選擇一個參考圖形，讓選中的圖形在此圖形的下面或上面。大家用與上面例子中類似的圖塊，或建幾個重疊的SOLID填充試一下就很清楚了。






有時我們?cè)诋?huà)完圖后才發現有文字、標注被填充所遮擋，如果用肉眼進行全圖檢查，既費力又難免有遺漏，針對類似狀況，CAD后續版本陸續增加了處理這種狀況的功能，包括文字前置、標注前置、引線前置、所有注釋前置和填充后置的相關命令，可以一次性處理可能存在的遮擋問題。

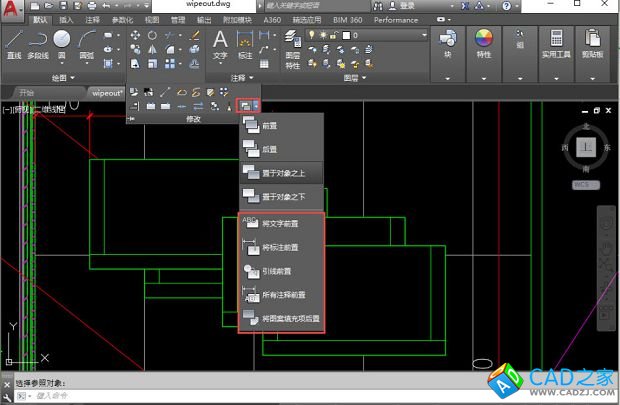

我們從菜單或工具欄可以找到這些命令，如圖所示。




文字、標注、引線、注釋前置是一個命令：TEXTTOFRONT，就是 text to front，填充后置命令是HATCHTOBACK，就是 hatch to back，雖然有點長，都不難記。
