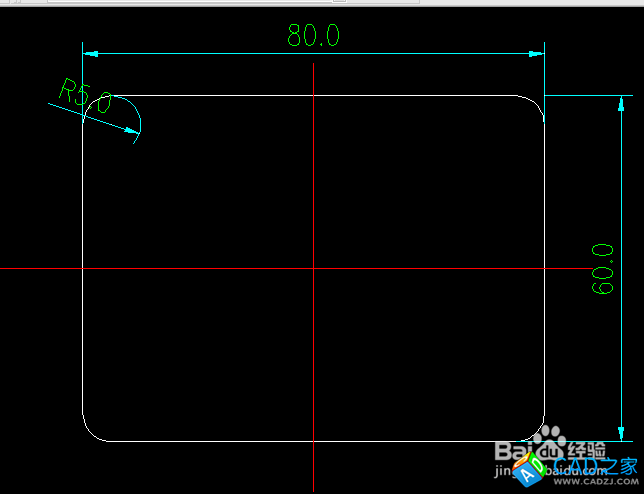

先畫一個80mmx60mm的矩形。
-
用倒圓角命令把四個角都倒5mm的圓角。
-

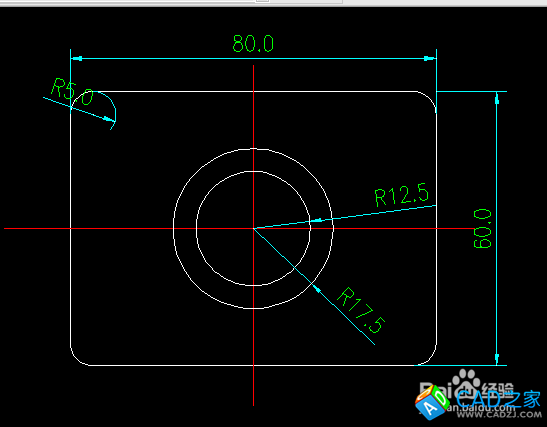

以矩形的中心畫二個同心圓,半徑分別為12.5mm,17.5mm。
-

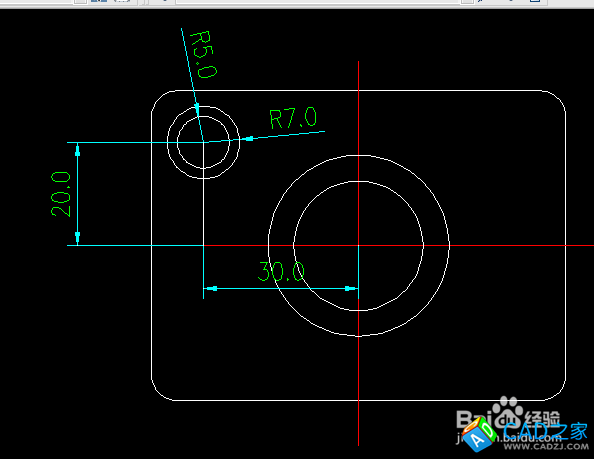

沿著圓心水平向左30mm,再垂直向上20mm位置為圓心,畫同心圓,半徑分別為5mm,7mm。
-
用鏡像命令,就可以把步驟4的同心圓布置到另外三個角了。當然也可以用陣列做這一步。
您的位置：網站首頁 > CAD新聞
CAD效果圖系列：墩座的畫法 怎么畫墩座
時間:2014-05-11 10:49:52 來源:未知
