槽輪是由槽輪、裝有圓銷的曲柄和機架組成的步進運動機構。

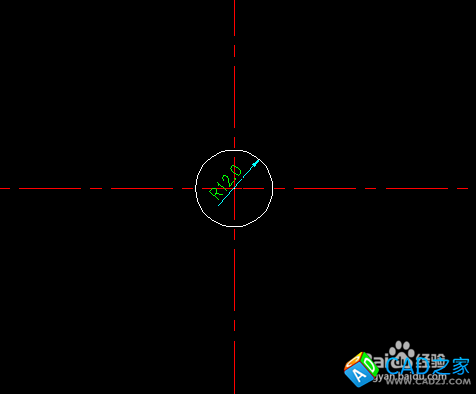

1. 輸入c,回車,畫一個半徑為12mm的圓。

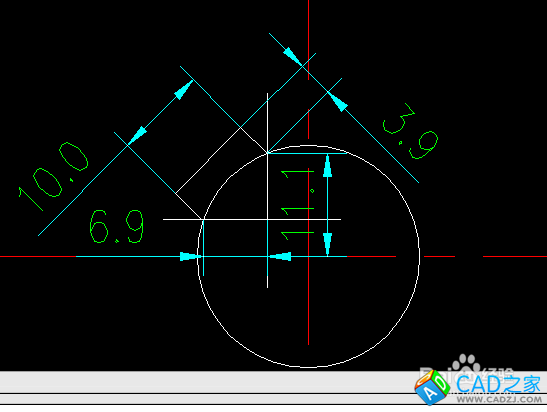

2. 按照如圖所示的尺寸畫出圓上的突出部分。

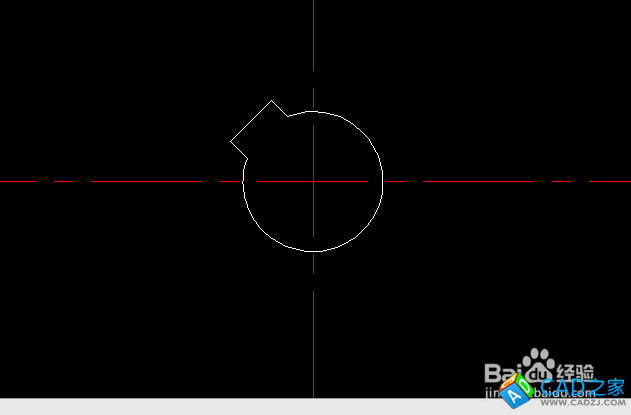

3. 用剪切剪去圓與步驟2凸臺重合的部分。



4. 沿著12mm圓的圓心向左30.4mm的位置畫一個半徑為10mm的半圓。

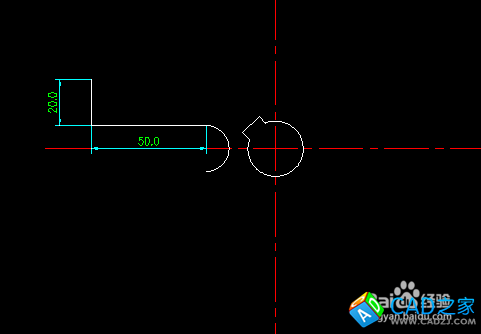

5. 沿著半圓的上面端點依次畫水平50mm直線,豎直20mm直線。

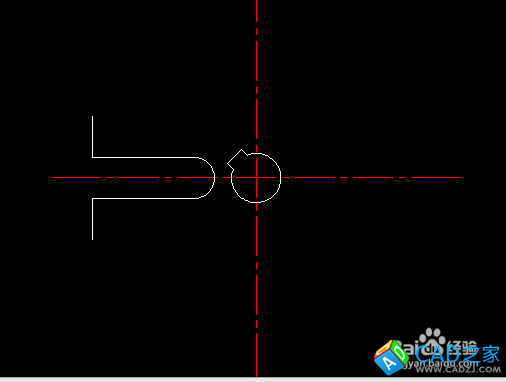

6. 把步驟5畫的線以水平圓心線鏡像,如圖所示。

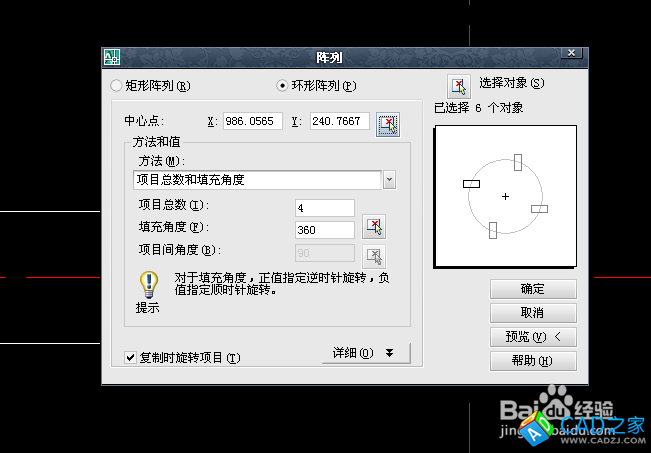

7. 輸入ar陣列命令,把步驟4到6的圖形,按照如圖所示進行陣列。

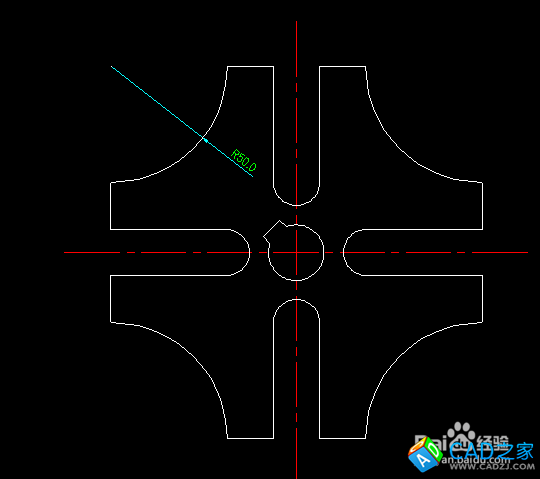

8. 按照如圖所示把二二端點用50mm的圓弧連接起來。就得到了最終的槽輪平面圖了。
