三維CAD中創建凸緣操作步驟

凸緣

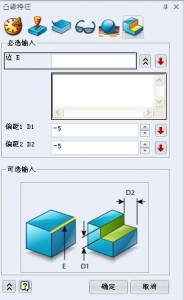

單擊工具欄【造型】→【操作】→【凸緣】功能圖標，彈出“凸緣特征”對話框，如圖4-68所示，該命令主要用于創建腔體零件結合部分的卡口形狀。
【邊】選擇需要凸緣特征的邊。選完邊后，需要選擇一個方向，以確定下面步驟中兩個偏距分別代表的方向。
【偏距1】指定凸緣的深度值。
【偏距2】指定偏移的寬度值。
創建凸緣操作步驟：
單擊【凸緣】功能圖標。
指定凸緣的輪廓。
設定加凸緣的深度和寬度方向上的偏移量。
單擊“確定”按鈕，完成凸緣創建。

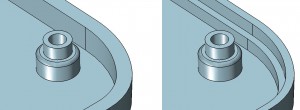

凸緣示例如圖4-69所示。

圖4-68 “凸緣特征”對話框 圖4-69 凸緣示例
