我看了一個朋友用MAX畫N73的帖子，覺得用CAD應該也可以吧，于是這個帖子就出現啦。我水平不高，這個手機純屬畫來玩玩，給大家一個參考，請朋友們多多指教哦我的手機是華碩P527

我就照著我的手機來畫。過程如下Step1.圖層建立為了便于后期的畫圖、編輯和渲染，我們首先要建立足夠的圖層，夠用的基礎上越少越好，同時在畫圖過程中根據需要還可以補充幾個輔助圖層，以下是我的圖層設置，僅為參考，在畫圖的過程中一定要注意圖形一定要畫在對應的圖層里面，畫單一部分的時候可以將其他圖層凍結，以免遮擋

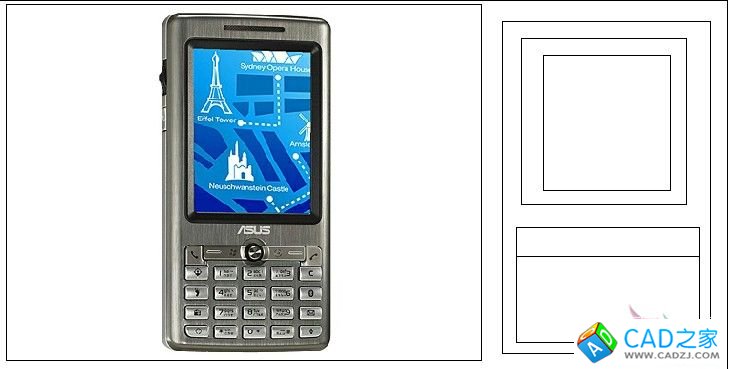

Step2.框架勾勒首先可以找到手機的實圖，插入到CAD中作為參考。精確起見，最好用尺子量取手機的精確尺寸然后參照實圖將手機的二維俯視圖先勾勒出來 命令:Rectang/Line

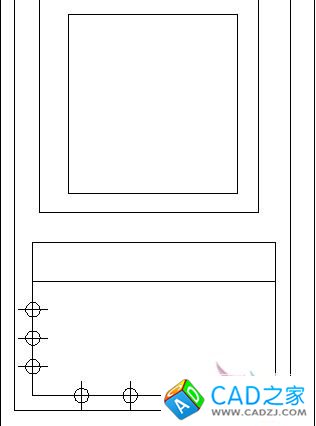

Step3.鍵盤建模1用定數等分dividend命令分割上一步用rec命令建立的鍵盤區域，同時在格式-點樣式中將“點樣式”設置為方便觀察的樣式

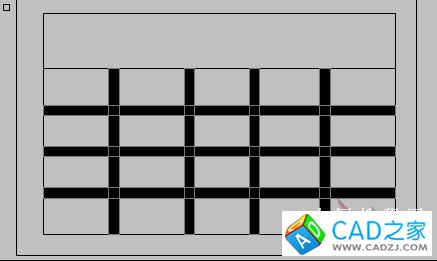

Step4.鍵盤建模2從上一步的分割出的節點上拉出直線，分割鍵盤區，并用Offset偏移命令將直線向兩個方向偏移，建立面域

Step5.鍵盤建模3分別用拉伸命令Extrude上一步建立的分割面域和鍵盤（面域下面的矩形），為了方便觀察和選定，分割面域（黑色部分）的拉伸距離應該大于鍵盤（紅色部分）
