這里先貼一幅在兩年前創作的《八仙桌上擺起了小提琴和小鬧鐘》的效果圖如下。

這個作品引用了newdhj的小提琴作品和許版的小鬧鐘作品，作為透明與不透明貼圖而渲染的，下面就談談怎樣制作透明與不透明圖片文件問題。

透明與不透明相匹配的圖像，這在CAD2006及其以前的版本中“新建配景”是不可缺少的。但是CAD自帶的圖庫中這種相匹配的圖像，妙妙無幾，屈指可數。想自制這種圖像，實在是難。

由于不能自制不透明圖像，使CAD的配景功能，很難為我所用。

要使CAD的配景功能為我所用，這卻是我的心病。尤其作建筑及景觀設計的效果圖時，想隨心所欲的插入自己想要的圖片或照片，就是不能如愿。

剛才發了《經驗談之一》的“嫦娥奔月”效果圖，其中的這種圖像文件，好像是取自“圓方圖庫”的。兩年前編輯了該經驗談后，又予深思，才得出了靈感，試自制這種透明與不透明圖像，成功！撰寫此文后，已說破了“天機”。

如何自制這種透明與不透明相匹配的圖像文件呢？這就是應用Photoshop圖像處理軟件來編輯。

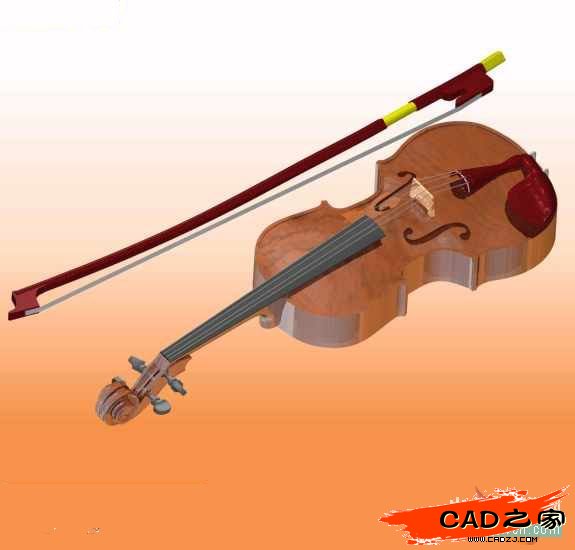

下圖是newdhj的原圖

1、啟動Photoshop軟件，打開想要的圖像文件（如圖1小提琴），這時擊“魔棍工具”選擇非圖像區，出現云圍的細小虛線。如圖3

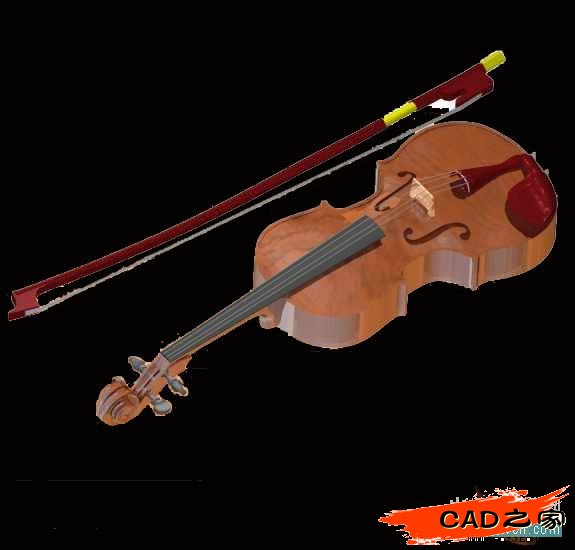

2、擊“油漆桶工具”將剛才的選擇的非圖像區覆蓋為黑色背景（如圖3）并將其另命名存盤（如TgpTV.jpg），這就成為透明圖像文件了。（如圖4）

3、擊“選擇/反選”使圖像區被選中，然后擊“油漆桶工具”將圖像區全部覆蓋為白色圖柄，并將其另命名存盤（如TgpTVA.jpg），這就成為不透明圖像文件了。（如圖5）

4、將透明與不透明圖像文件，拷貝（或移動）到CAD的Textures目錄，供新建配景庫用。

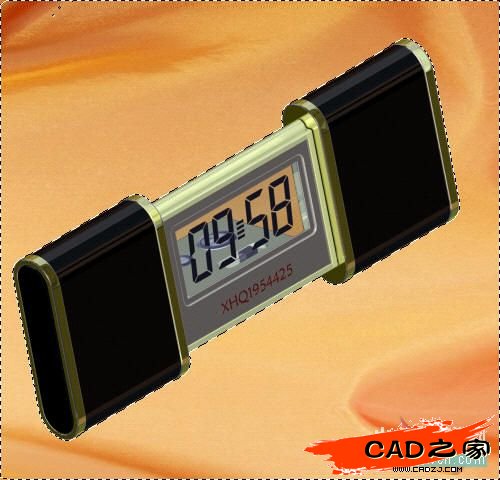

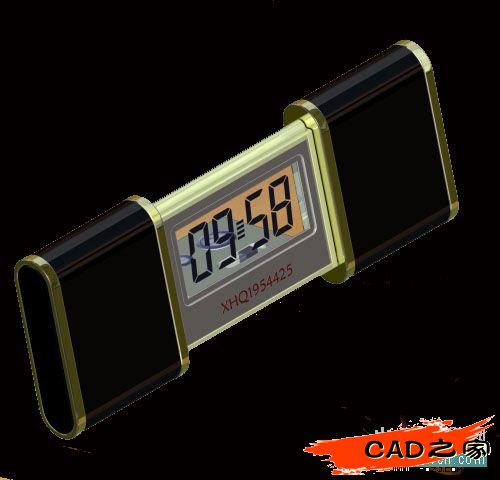

小鬧鐘的透明與不透明相匹配的圖像文件，制作相同，下面僅列出這種圖片三幅如下。
