根據new老師的筷子放進杯子里的教程
其中有關拋物線的繪制,有些朋友不明白,所以在此說明一下
根據new老師的筷子放進杯子里的教程
其中有關拋物線的繪制,有些朋友不明白,所以在此說明一下

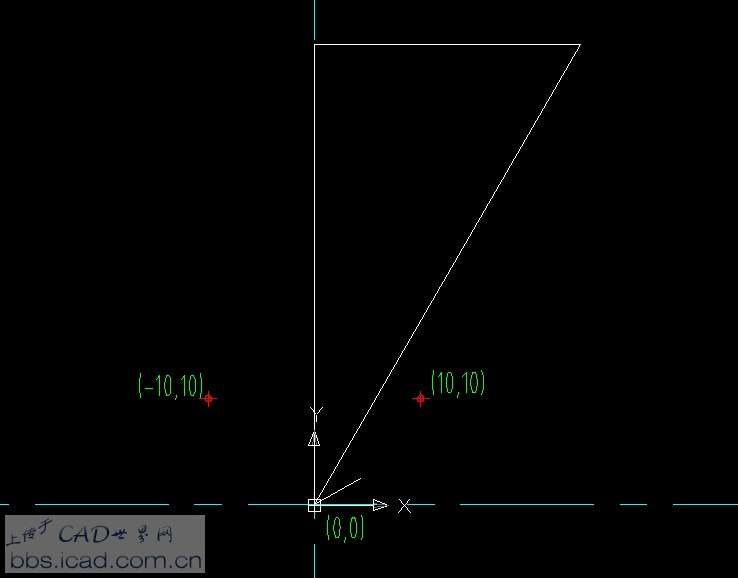

命令: line
指定第一點: 0,0
指定下一點或 [放棄(U)]: 'cal
>> 表達式: +[10*10/10<30]

命令: _pline
指定起點: 0,0
當前線寬為 0.000
指定下一個點或 [圓弧(A)/半寬(H)/長度(L)/放棄(U)/寬度(W)]: @50<60


與x軸偏移60度做直角三角形

以直線ab為軸,旋轉( revolve)三角形

命令: section

選擇對象:選擇旋轉后體
指定截面上的第一個點，依照 [對象(O)/Z 軸(Z)/視圖(V)/XY 平面(XY)/YZ 平面(YZ)/ZX
平面(ZX)/三點(3)] <三點>: yz
指定 YZ 平面上的點 <0,0,0>:選c點

命令: rotate3d
當前正向角度:  ANGDIR=逆時針 ANGBASE=0.0

選擇對象:選擇cd面域

指定軸上的第一個點或定義軸依據
  [對象(O)/最近的(L)/視圖(V)/X 軸(X)/Y 軸(Y)/Z 軸(Z)/兩點(2)]: 選擇cd點
指定旋轉角度或 [參照(R)]: 90

命令: rotate3d
當前正向角度:  ANGDIR=逆時針 ANGBASE=0.0

選擇對象:選擇cd面域

指定軸上的第一個點或定義軸依據
  [對象(O)/最近的(L)/視圖(V)/X 軸(X)/Y 軸(Y)/Z 軸(Z)/兩點(2)]: 選擇cd點
指定旋轉角度或 [參照(R)]: 90

刪除多于的部分,保留旋轉的面域
然后move
