AutoCAD自身沒有畫拋物線的命令，而有些專業（如橋梁專業）需要畫拋物線。為此，很多人進行二次開發，寫了不少畫拋物線的程序。不過都是采用描點的方法，為了獲得較高的精度，需要描很多點，對后續的繪圖操作，會帶來對象捕捉的不便。

　　本文介紹不用描點的方法，而是用剖切圓錐的方法精確繪制拋物線。這種方法操作非常簡單，也很精確。


　　現在讓我們來畫一條拋物線。開口指向Y軸的負方向，通過點0，0；-100，-200、100，-200

　　1.先用直線命令畫一直線（圖1）。過程如下：

　　命令: LINE
　　指定第一點: 0,0
　　指定下一點或 [放棄(U)]: 'cal
　　>> 表達式: +[100*100/200<-30]
　　(43.3013 -25.0 0.0)
　　指定下一點或 [放棄(U)]: ↙



　　2.移動該直線，如圖2。

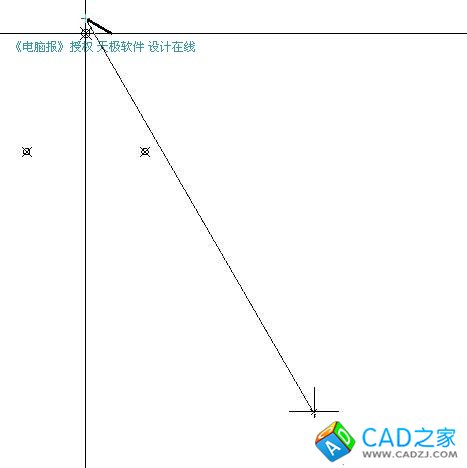

　　3.用多段線命令畫多段線，先向-60度方向拉出適當長度，如圖3。

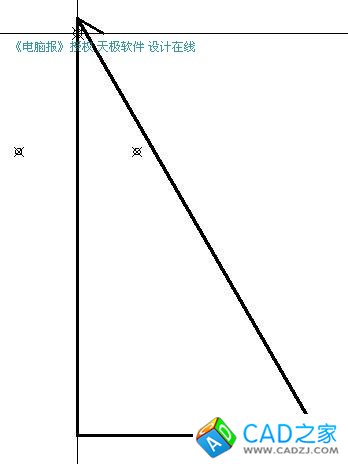

　　4.繼續畫多段線，完成一個直角三角形，如圖4。

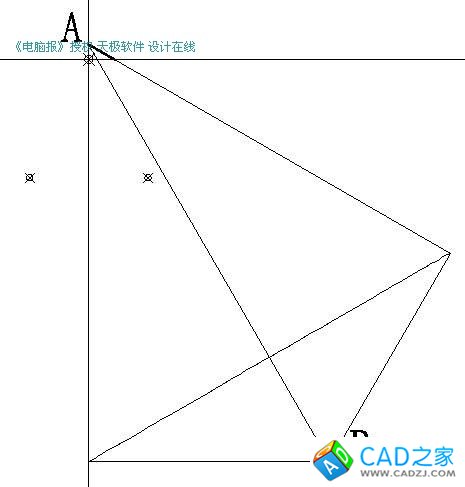

　　5.用REVOLVE命令旋轉直角三角形，生成一個三維實體，如圖5。過程如下：

　　命令: REVOLVE
　　當前線框密度:  ISOLINES=4
　　選擇對象:（選擇直角三角形）
　　選擇對象: ↙
　　指定旋轉軸的起點或
　　定義軸依照 [對象(O)/X 軸(X)/Y 軸(Y)]:（捕捉A點）
　　指定軸端點: （捕捉B點）
　　指定旋轉角度 <360>:↙

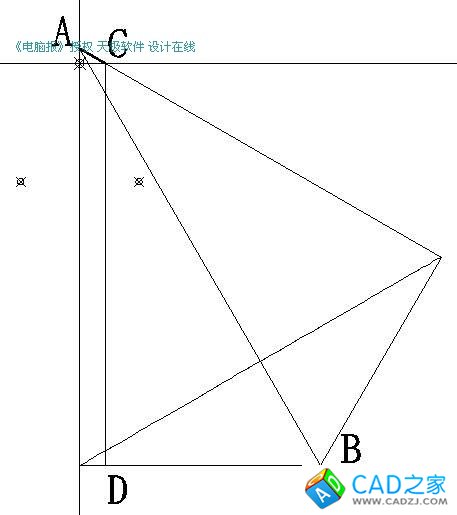

　　6.用SECTION命令切割三維實體，生成一個面域，如圖6。過程如下：

　　命令: SECTION
　　選擇對象: (選擇上一步生成的旋轉實體)
　　選擇對象: ↙
　　指定截面上的第一個點，依照 [對象(O)/Z 軸(Z)/視圖(V)/XY 平面(XY)/YZ 平面(YZ)/ZX 平面(ZX)/三點(3)] <三點>: yz
　　指定 YZ 平面上的點 <0,0,0>:（捕捉C點）

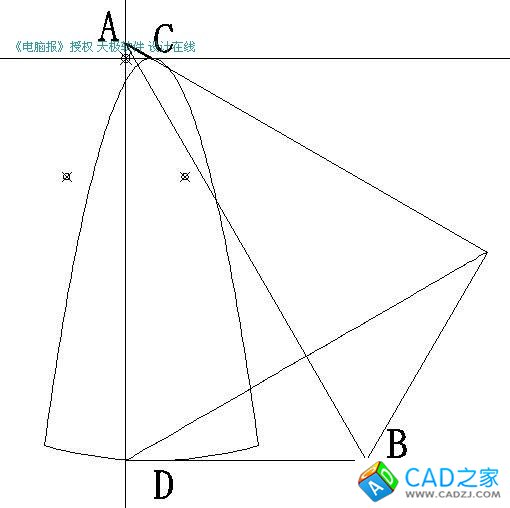

　　7.用rotate3d命令對上一步生成的面域進行三維旋轉，如圖7。過程如下：

　　命令: rotate3d
　　當前正向角度:  ANGDIR=逆時針 ANGBASE=0
　　選擇對象: （選擇上一步生成的面域）
　　選擇對象: ↙
　　指定軸上的第一個點或定義軸依據[對象(O)/最近的(L)/視圖(V)/X 軸(X)/Y 軸(Y)/Z 軸(Z)/兩點(2)]: (捕捉C點) 指定軸上的第二點:（捕捉D點）
　　指定旋轉角度或 [參照(R)]: 90

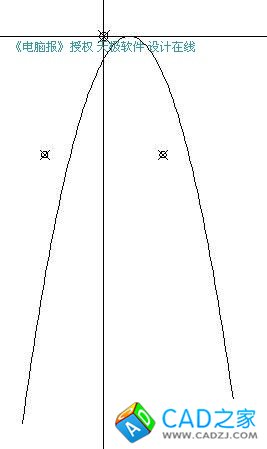

　　8.先用EXPLODE命令分解旋轉后的面域，再清理圖面，刪除不需要的圖元，如圖8。

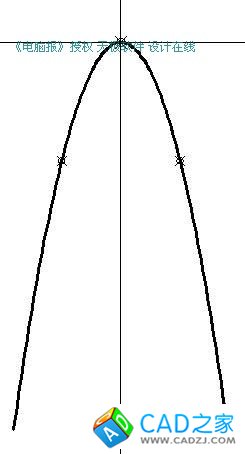

　　9.移動拋物線，如圖9。完畢！
