深圳市某城市規劃七層大廈建筑施工圖含幕墻設計圖
- 軟件大小：16 MB
- 更新時間：2018-04-25
- 軟件授權：免費下載
- 所屬欄目：建筑圖紙
- 軟件情況：綠色安全免費下載
- 軟件語言：簡體中文
- 應用平臺：windows xp/vista/win7/
- 本站地址：CAD之家 www.bonplug.cn
軟件介紹
深圳市規劃大廈位于深圳市中心區紅荔路南側用地面積13975M2 ,主要功能為辦公
總建筑面積 :33405m2
其中地下室：4637m2
一層：410m2
二層：3626m2
三層：3071m2
四層：3030m2
五層：3771m2
六層：3838m2
七層：3884m2

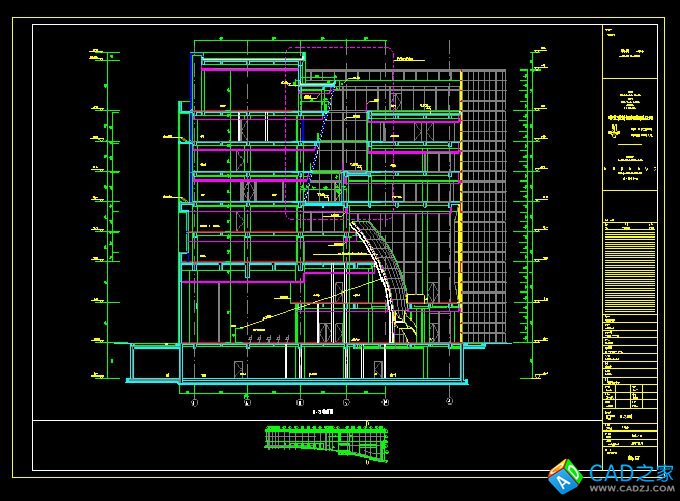

本工程外立面及內庭院采用了較多的玻璃幕墻,有鋁合金橫顯豎隱半隱框幕墻 ,鋁合金顯框幕墻及無框玻璃等 具體情況詳見立面圖及玻璃幕墻立面圖,所有玻璃均為無色透明安全玻璃,上下樓層之間無窗檻墻時,樓板以下的玻璃為防火玻璃,防火墻與玻璃幕墻相交時,其中一側的玻璃為防火玻璃,防火玻璃一以及固定防火的鋁合金型材,耐火極限應達到1小時以上,防火玻璃的具體位置詳見玻璃幕墻立面.玻璃幕墻的框料尺寸及其支撐結構,以及與主體的連接玻璃厚度等,應由幕墻承建商根據國家有關標準進行計算確定,確保安全可靠.
本工程屬二類高層建筑,耐火等級為一級.
建筑一層中部北側設消防指揮中心,門直接對外.
