如果看圖的對方?jīng)]有安裝cad軟件，或者我們不想提供可編輯的圖紙給對方時，這就要輸出pdf格式文件了。Caxa輸出pdf格式圖紙有兩種方法。

 一是利用“文件”>“另存文件”，選擇保存類型“位圖文件（*.bmp）”，然后用Acdsee之類的看圖軟件輸出為PDF格式。不過這種方法一是繁瑣，二是生成的pdf文件體積很大，因?yàn)槭俏粓D文件轉換的，其中保存了整個幅面尤其是圖紙背景的無用的位圖信息，放大后就不清晰了。在此不做詳細介紹。

 二是使用虛擬打印機軟件，這種方法輸出的pdf格式才是我們想要的，質量高，體積又極小，越放大越清晰。
 該方法需要兩個軟件，CuteWriter和Ghostscript。二者均為免費軟件Ghostscript就是PS2PDF converter，網上當然有很多相關的軟件，要找到可用的軟件版本，搜索起來還是要費一番周折。

 安裝這兩個軟件后，不僅支持caxa輸出pdf，它同樣支持Autocad，word，wps等等，因?yàn)樗褪且慌_(tái)虛擬的PDF打印機。
 這里提供CuteWriter和Ghostscript打包納米下載地址：
 http://www.namipan.com/d/ff21d47ffae40736221a4252b83643ff8985a41551ccb000

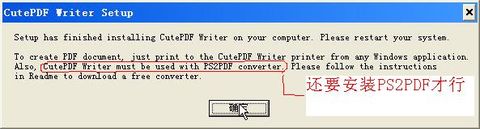

 1、安裝CuteWriter，（我用的CuteWriter2.4.exe）會有如下提示：

 2、安裝PS2PDF converter。（我用的gs863w32.exe）

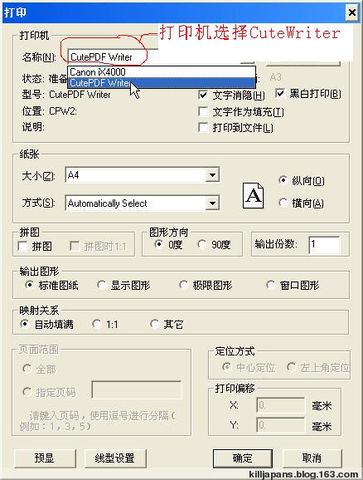

3、 caxa打印時將打印機選擇CuteWriter就可以了。

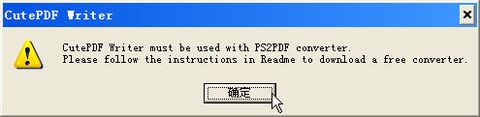

4、如果彈出如下提示，就是你沒有安裝好Ghostscript（ps2pdf converter）。

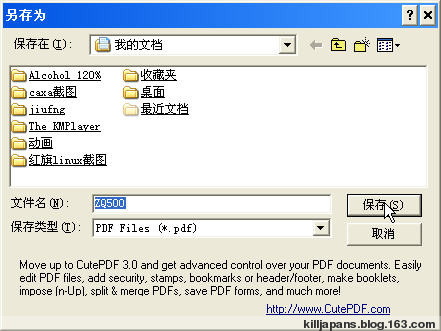

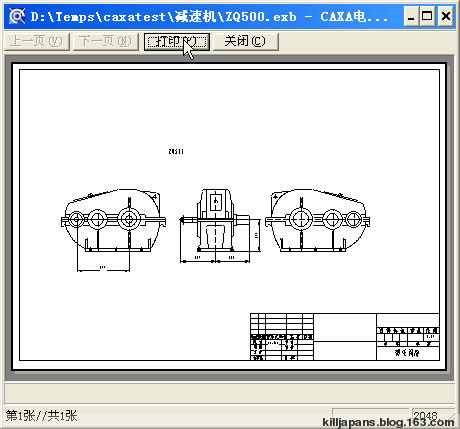

5、比如下圖，先打印預覽，確定無誤后點擊“打印”按鈕，彈出如下窗口，命名保存就是了。

6、看一下這個pdf文件吧，才23k。
