本文介紹了FANUC 0-MD系統的工件坐標系選擇G代碼命令(G54-G59)及舉例。

　　1. 格式

　　G54 X_ Y_ Z_;

　　2. 功能

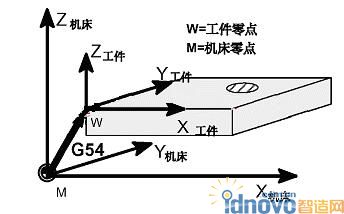

　　通過使用 G54 – G59 命令，來將機床坐標系的一個任意點 (工件原點偏移值) 賦予 1221 – 1226 的參數，并設置工件坐標系(1-6)。該參數與 G 代碼要相對應如下：

　　工件坐標系 1 (G54) ---工件原點返回偏移值---參數 1221

　　工件坐標系 2 (G55) ---工件原點返回偏移值---參數 1222

　　工件坐標系 3 (G56) ---工件原點返回偏移值---參數 1223

　　工件坐標系 4 (G57) ---工件原點返回偏移值---參數 1224

　　工件坐標系 5 (G58) ---工件原點返回偏移值---參數 1225

　　工件坐標系 6 (G59) ---工件原點返回偏移值---參數 1226

　　在接通電源和完成了原點返回后，系統自動選擇工件坐標系 1 (G54) 。在有 “模態”命令對這些坐標做出改變之前，它們將保持其有效性。

　　除了這些設置步驟外，系統中還有一參數可立刻變更G54~G59 的參數。工件外部的原點偏置值能夠用 1220 號參數來傳遞。
