本文介紹了輪轂的ANSYS APDL命令流建模及模態分析實例相關內容。

　　ANSYS命令流及注釋

　　五個輻條的輪轂

　　!

　　!初始化ANSYS環境

　　!

　　FINISH

　　/CLEAR !清空內存

　　/FILNAM,WHEEL5 !文件名

　　/TITILE,WHEEL5 PARAMETER MODELING !工作名

　　!

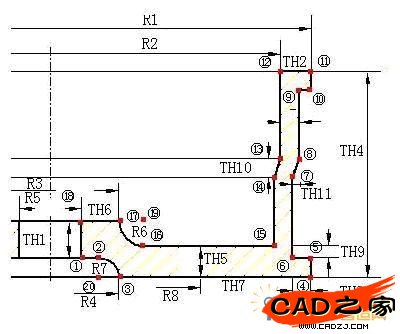

　　!定義幾何尺寸參數

　　!

　　R1=180

　　R2=157

　　R3=75

　　R4=75

　　R5=30

　　R6=28

　　R7=20

　　R8=90

　　R9=60

　　S_HOLE=5

　　TH1=48

　　TH2=23

　　TH3=11

　　TH4=180

　　TH5=40

　　TH6=45

　　TH7=105

　　TH8=25

　　TH9=15

　　TH10=25

　　TH11=13

　　/VIEW,1,1,1,1 !改變視圖

　　/ANG,1

　　/PNUM,LINE,1

　　/PNUM,AREA,1

　　/PNUM,VOLU,1

　　/NUMBER,1

　　!

　　!關鍵點

　　!

　　/PREP7

　　k,1,r5,r7,0

　　k,2,r4-ky(1),ky(1),0

　　k,3,r4,0,0

　　k,4,r1,0,0

　　k,5,kx(4),th5-th9,0

　　k,6,r1-th8,ky(5),0

　　k,7,kx(6),th4/2,0

　　k,8,kx(7)+th11,ky(7)+th10,0

　　k,9,kx(8),th4-th3,0

　　k,10,kx(4),ky(9),0

　　k,11,kx(4),th4,0

　　k,12,r2,ky(11),0

　　k,13,kx(12),ky(8),0

　　k,14,kx(7)-th3,ky(7),0

　　k,15,kx(14),th5,0

　　k,16,r3+r6,ky(15),0

　　k,17,kx(3),r7+th1,0

　　k,18,kx(1),ky(17),0

　　k,19,kx(16),ky(17),0

　　k,20,kx(2),0,0

　　k,21,0,0,0

　　k,22,0,th1+r7,0

　　*ask,s_hole,'the number of hole',5 !宏

　　!

　　!創建輪轂面

　　!

　　lstr,1,2 !連接1，2關鍵點，形成直線

　　larc,2,3,20,r7 !以20點為圓心r7為半徑，2，3點為端點作弧線

　　lstr,3,4

　　lstr,4,5

　　lstr,5,6

　　lstr,6,7

　　lstr,7,8

　　lstr,8,9

　　lstr,9,10

　　lstr,10,11

　　lstr,11,12

　　lstr,12,13

　　lstr,13,14

　　lstr,14,15

　　lstr,15,16

　　larc,16,17,19,r6

　　lstr,17,18

　　lstr,18,1

　　al,all

　　cm,an-all,area !形成組件

　　!

　　!創建實體模型

　　!

　　allsel,all

　　vrotat,an-all,,,,,,21,22,360,S_hole, !旋轉拉伸形成體

　　cm,v-an-all,volu

　　!

　　!減去孔洞

　　!

　　vsel,none

　　wpro,,-90, !繞Y軸轉動工作平面

　　cswpla,11,1,1,1

　　csys,11

　　wpoff,r8*sin(180/s_hole),r8*cos(180/s_hole)

　　RPR4,3,-th5,th5/2,r9,, !創建三角形

　　adele,96

　　LFILLT,182,181,10, , !在直線182，181間形成半徑10的圓角

　　LFILLT,182,183,10, ,

　　LFILLT,183,181,10, ,

　　LARC,98,100,21,144,

　　ldele,182

　　asel,none

　　al,181,184,187,185,183,186 !連接各線形成面

　　cm,sanjiao_hole,area

　　vext,sanjiao_hole,,,0,0,th5,,,, !以th5為厚度形成體

　　cm,v_hole,volu

　　vgen,s_hole,all,,,,360/s_hole,,,0 !旋轉拉伸形成s_hole個體

　　cm,v-hole,volu

　　vsel,all

　　vsbv,v-an-all,v-hole !布爾運算減去體，形成孔洞

　　cm,v-an-all,volu

　　ALLSEL,ALL

　　!

　　!定義單元屬性

　　!

　　et,1,solid45

　　mp,ex,1,71000 !鋁合金材料特性

　　mp,nuxy,1,0.33

　　mp,dens,1,2720

　　!

　　!劃分單元創建網格模型

　　!

　　SMRT,5 !自由網格劃分

　　MSHAPE,1,3D

　　MSHKEY,0

　　FLST,5,5,6,ORDE,2

　　FITEM,5,11

　　FITEM,5,-15

　　CM,_Y,VOLU

　　VSEL, , , ,P51X

　　CM,_Y1,VOLU

　　CHKMSH,'VOLU'

　　CMSEL,S,_Y

　　VMESH,_Y1

　　finish

　　!

　　!保存

　　!

　　save

　　APLOT

　　/SOLU

　　FLST,2,5,5,ORDE,5 !約束固定

　　FITEM,2,19

　　FITEM,2,38

　　FITEM,2,57

　　FITEM,2,76

　　FITEM,2,95

　　/GO

　　DA,P51X,ALL,

　　*DEL,_FNCNAME !函數加載

　　*DEL,_FNCMTID

　　*DEL,_FNC_C1

　　*DEL,_FNCCSYS

　　*SET,_FNCNAME,'jiazai'

　　*DIM,_FNC_C1,,1

　　*SET,_FNC_C1(1),5

　　*SET,_FNCCSYS,11

　　! /INPUT,111.func,,,1

　　*DIM,%_FNCNAME%,TABLE,6,7,1,,,,%_FNCCSYS%

　　!

　　! Begin of equation: 1000*{X}/cos(180/s_hole)

　　*SET,%_FNCNAME%(0,0,1), 0.0, -999

　　*SET,%_FNCNAME%(2,0,1), 0.0

　　*SET,%_FNCNAME%(3,0,1), %_FNC_C1(1)%

　　*SET,%_FNCNAME%(4,0,1), 0.0

　　*SET,%_FNCNAME%(5,0,1), 0.0

　　*SET,%_FNCNAME%(6,0,1), 0.0

　　*SET,%_FNCNAME%(0,1,1), 1.0, -1, 0, 1000, 0, 0, 2

　　*SET,%_FNCNAME%(0,2,1), 0.0, -2, 0, 1, -1, 3, 2

　　*SET,%_FNCNAME%(0,3,1), 0, -1, 0, 180, 0, 0, 17

　　*SET,%_FNCNAME%(0,4,1), 0.0, -3, 0, 1, -1, 4, 17

　　*SET,%_FNCNAME%(0,5,1), 0.0, -1, 10, 1, -3, 0, 0

　　*SET,%_FNCNAME%(0,6,1), 0.0, -3, 0, 1, -2, 4, -1

　　*SET,%_FNCNAME%(0,7,1), 0.0, 99, 0, 1, -3, 0, 0

　　! End of equation: 1000*{X}/cos(180/s_hole)

　　FLST,2,3,1,ORDE,3 !確定加載點位置

　　FITEM,2,37

　　FITEM,2,54

　　FITEM,2,354

　　/GO

　　F,P51X,FX, %JIAZAI%

　　/STATUS,SOLU !求解

　　SOLVE

　　/VIEW,1,1,1,1

　　/ANG,1

　　/REP,FAST

　　/SOLU

　　ANTYPE,2 !模態求解

　　MSAVE,0

　　MODOPT,LANB,10

　　EQSLV,SPAR

　　MXPAND,10, , ,1

　　LUMPM,0

　　PSTRES,0

　　MODOPT,LANB,10,0,0, ,OFF

　　/STATUS,SOLU

　　SOLVE

　　FINISH

　　Save



模型圖

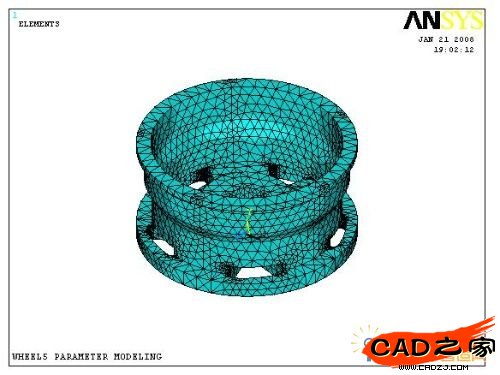

網格劃分

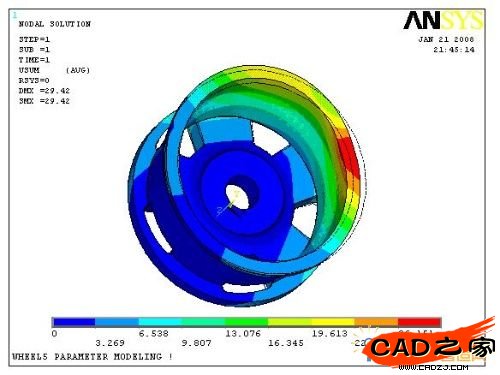

位移圖

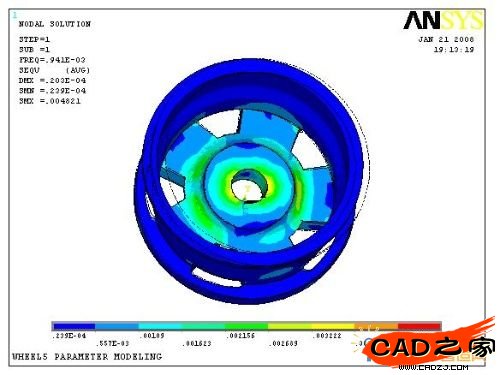

應變圖

應力圖



應力模態(其中之一)
