機械工程CAD制圖規則
Mechanical engineering drawings rules of CAD

GB/T14665－1998    代替GB/T14665-93

1.范圍

    本標準規定了機械工程中用計算機輔助設計（以下簡稱CAD）時的制圖規則。
    本標準適用于在計算機及其處圍設備中進行顯示、繪制、打印的機械工程圖樣及有關技術文件。

    2.引用標準

    下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
    GB/T 4458.4-84  機械制圖    尺寸注法
    GB/T 10609.4-89  技術制圖     對縮微復制原件的要求
    GB/T 13362.4-92  機械制圖用計算機信息交換     常用長仿宋矢量字體、代（符）號
    GB/T 13362.5-92  機械制圖用計算機信息交換     常用長仿宋矢量字體、代（符）號  數據集
    GB/T 14691-93  技術制圖    字體
    GB/T 17450－1998    技術制圖  圖線

3.基本原則

    3.1   凡在計算機及其外圍設備中繪制機械工程圖樣時，如涉及本標準中未規定的內容，應符合有關標準和規定。
    3.2  在機械工程制圖中用CAD繪制的機械工程圖樣，首先應考慮表達準確，看圖方便。在完整、清晰、準確地表達機件各部分形狀的前提下，力求制圖簡便。
    3.3  用CAD繪制機械圖樣時，盡量采用CAD新技術。

    4.圖線

    在機械工程的CAD制圖中，所用圖線，除按照以下的規定外，還應遵守GB/T17450中的規定。
    4.1  圖線組別
    為了便于機械工程的CAD制圖需要，將GB/T17450中所規定的8種線型分為以下幾組，見表1。一般優先采用第4組。

表1

4.2 圖線的結構
    4.2.1  雙折線
    4.2.1.1  雙折線的尺寸和表示見圖1、圖2、圖3。

4.2.1.2   計算雙折線各部分尺寸的公式
    雙折線的完整長度：l₁=l₀+10d

    在一條雙折線內Z形的數目：n=l₁/80+1(一般圓整，l₁<40   n=1)

    兩個Z形之間的線段長度：l₂=l₁/n-7.5d

    在線的兩端的線段長：

        當有兩個或多個Z形時  l₃=l₂/2

        當只有一個Z形時  l₃=(l₁-7.5d)/2
    l₀<=10d，Z形的配置如圖3所示。
    4.2.1.3  舉例
        l₀＝125,d=0.25
        l₁=125+2.5=127.5
        n=127.5/80+1=2.594(圓整為3）
        l₂=127.5/3-(7.5*0.25)=40.625
        l₃=40.625/2=20.313
    4.2.2  虛線（F型線）

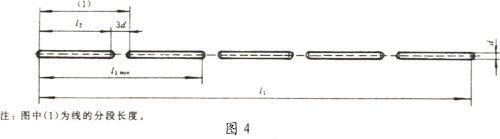

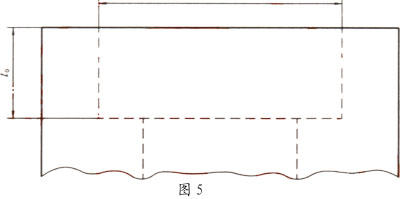

    4.2.2.1  虛線的尺寸和表示見圖4、圖5。

4.2.2.2   計算虛線各部分尺寸的公式
        虛線的全長：l₁=l₀

        一條虛線內短畫數目：n=(l₀－12d)/15d (一般圓整）

        短畫的長度：l₂=(l₁－3dn)/(n+1)

        虛線的最小長度：l_1min=l_0min=27d（2條短畫12,1個間隔3d)

        如果在畫虛線時長度小于l₁=27d，可以采用將各部分尺寸放大的形式。
    4.2.2.3  舉例
        l₁=125，d=0.35

        n=(125-4.2)/5.25=23.01  （圓整為23）

        l₂=（125－24.15)/24=4.202

        允許按固定的短畫（12d)畫線，此時線的一端可能是較短或較長的短畫。
    4.2.3  點畫線（G型線、J型線）

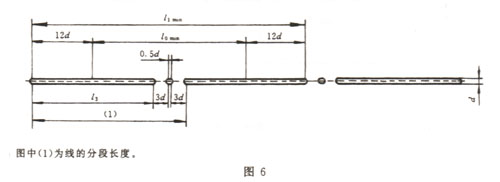

    4.2.3.1  點畫線的尺寸和表示見圖6、圖7。

4.2.3.2   計算點畫線各部分尺寸的公式
        點畫線的全長：l₁=l₀＋24d   （在可見輪廓的兩端線條要延伸出來）

        在點畫線全長內點畫線段的數目：n=(l₁－24d)/30.5d (一般圓整）

        長畫的長度：l₃=(l₁－6.5dn)/(n+1)

        點畫線的最小長度：l_1min=54.5d
    4.2.3.3  舉例
        l₀=125，d=0.25

        l₁=125+6=131

        n=(131－6)/7.625=16.393 (圓整為16）

        l₃=（131－26）/17=6.176

        點畫線小于l_1min=35.5d時，可畫成細實線。
    4.2.4  雙點畫線（K型線）

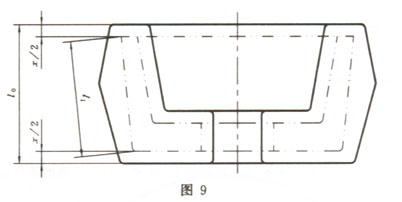

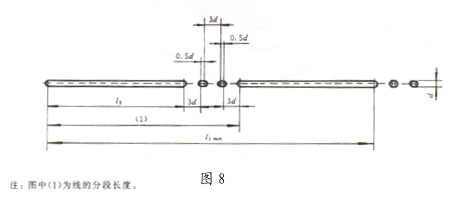

    4.2.4.1  雙點畫線的尺寸和表示見圖8、圖9。

4.2.4.2 計算雙點畫線各部分尺寸的公式
        雙點畫線的長度：l₁=l₀－x

        一條雙點畫線內雙點畫線段的數目：n=(l₁－24d)/34d (一般圓整）

        長畫的長度：l₃=(l₁－10dn)/(n+1)

        雙點畫線的最小長度：l_1min=58d
    4.2.4.3  舉例
        l₀=128，d=0.35，x/2=1.5

    l₁=128－3＝125

    n=(125－8.4)/11.9＝9.798 (圓整為10）

l₃=(125－35)/11＝8.182
    4.3重合圖線的優先順序
    當兩個以上不同類型的圖線重合時，應遵守以下的優先順序：
    （1）可見輪廓線和棱線（粗實線，A型線）

（2）不可見輪廓線和棱線（虛線，F型線）
    （3）剖切平面跡線（細點畫線，G型線）
    （4）軸線和對稱中心線（細點畫線，G型線）
    （5）假想輪廓線（雙點畫線，K型線）
    （6）尺寸界線和分界線（細實線，B型線）
    4.4  非連續線的畫法
    4.4.1 相交線
    圖線應盡量相交在線段上。繪制圓時，應畫出圓心符號，見圖10。

4.4.2   接觸與連接線和轉彎線的畫法
    圖線在接觸與連接或轉彎時應盡可能在線段上相連，見圖11。

4.5  圖線顏色
    屏幕上顯示圖線，一般應按表2中提供的顏色顯示，并要求相同類型的圖線應采用同樣的顏色。


5. 字體
    機械工程的CAD制圖所使用的字體，應按GB/T13362.4~13362.5中的要求，做到字體端正、筆畫清楚，排列整齊、間隔均勻。
    5.1  數字
    一般應以斜體輸出。
    5.2  小數點
    小數點進行輸出時，應占一個字位，并位于中間靠下處。
    5.3  字母
    一般應以斜體輸出。
    5.4  漢字
    漢字在輸出時一般采用正體，并采用國家正式公布和推行的簡化字。
    5.5  標點符號
    標點符號應按其含義正確使用，除省略號和破折號為兩個字位外，其余均為一個符號一個字位。
    5.6  字體與圖紙幅面之間的選用關系參見表3。

表3

5.7   字體的最小字（詞）距、行距以及間隔線或基準線與書寫字體的最小距離見表4

表4

6.  尺寸線的終端形式
    機械工程的CAD制圖中所使用的尺寸線的終端形式（箭頭）有如下幾種供選用，其具體尺寸比例一般參照GB4458.4中的有關規定，見圖12。

6.1   在圖樣中一般按實心箭頭、開口箭頭、空心箭頭、斜線的順序選用。
    6.2   當尺寸線的終端采用斜線時，尺寸線與尺寸界線必須互相垂直。
    6.3   同一張圖樣中一般只采用一種尺寸線終端的形式。當采用箭頭位置不夠時，允許用圓點或斜線代替箭頭，見圖13。

7.  圖形符號的表示
    在機械工程的CAD制圖中，所用到的圖形符號，應嚴格遵守有關標準或規定的要求。
    7.1   第一角畫法和第三角畫法的識別圖形符號表示，見表5。

表5

7.2   圓心符號用細實線繪制，其長短一般在12d左右選用（d為細實線寬度），見圖14。

＋

圖14

8.   圖樣中各種線型在計算機中的分層
    圖樣中的各種線型在計算機中的分層標識可參照表6的要求。

表6
