目前在NX系統中無法動態顯示彈簧等彈性件的變形情況，這是因?yàn)樵贏ssembly/Sequence或Motion中只能處理剛體的緣故。本文將以彈簧為例介紹一種簡化的處理方法，大致的思路是把彈簧拆散成若干段，然后用Mate關系串起來，實現聯動。

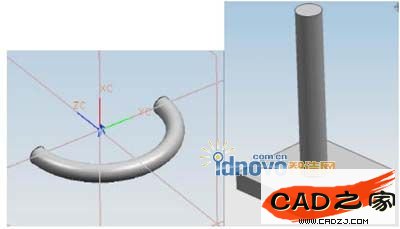

　　1.新建一個part文件如spring seg. prt,在其中創建固定基準而和固定基準軸，然后再草圖中創建一條半圓弧，最后使用Cable命令產生實體。

　　2.新建一個文件base. prt做為彈簧安裝的底座。

　　3.新建一個裝配文件如assem. prt，然后把base.prt以絕對定位的方式裝配進來。

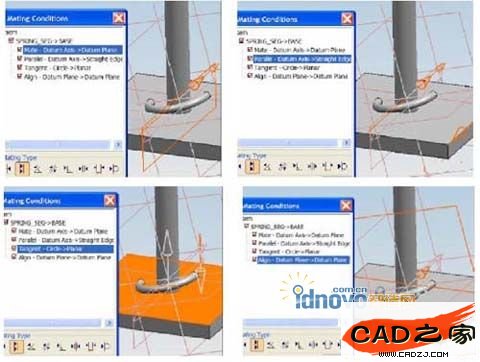

　　4.裝配spring seg. prt以創建彈簧的第一段，;并且與base. prt建立四個Mate關系，如下圖?

　　5.裝配spring_seg. prt以創建彈簧第二段，并與第一段建立兩個Mate關系，與底庫律立一個Mate關系。

　　6.裝配spring_seg. prt以創建彈簧第三段，除了建立和第二段類似的Mate關系外，還要與第一段建立一個Mate關系，確保彈簧伸縮時候鄰圈保持平行關系。

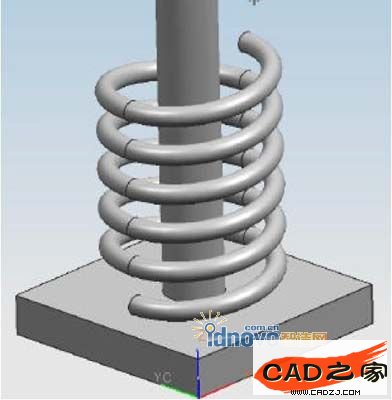

　　7.根據需要采用同樣的方法建立彈簧的其它分段，需要注意的是如同第三段和第一段一樣，第四段和第二段及第五段和第三段等也要建立平行關系。

　　然后在Assembly/Ssequence添加一個壓板沿著Z軸方向的Motion，那么在點擊SequencePlay命令后就可以動態地顯示彈簧的伸縮變形情況。

　　另外，本例建模過程中對彈簧的進行了簡化，也可以在spring seg.prt中把半圓弧改成三分之一圓弧甚至四分之一圓弧，彈簧看起來會更逼真，裝配定位方法類似。
