草圖是構建復雜三維零件的基礎，合理地對UG草圖默認下的各種參數進行設置，有助于提高設計師的工作效率，本節UG10.0教程講解：關于草圖中各項參數的設置技巧，歡迎學習；
![UG10.0教程：[56]草圖下各參數設置技巧](/uploads/allimg/150308/134129CI-0.jpg)
-

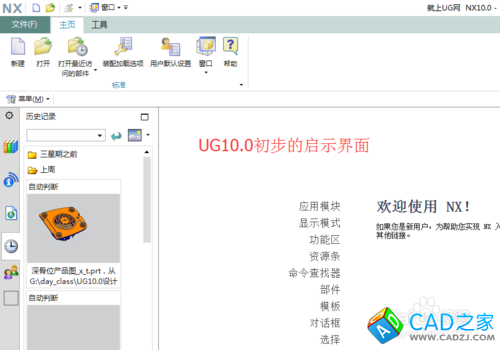

啟動UG軟件后，進入到其空白的啟示界面（對草圖進行參數設置，不需要進入到建模模塊下）；
-
![UG10.0教程：[56]草圖下各參數設置技巧](/uploads/allimg/150308/13412a332-1.jpg)
-

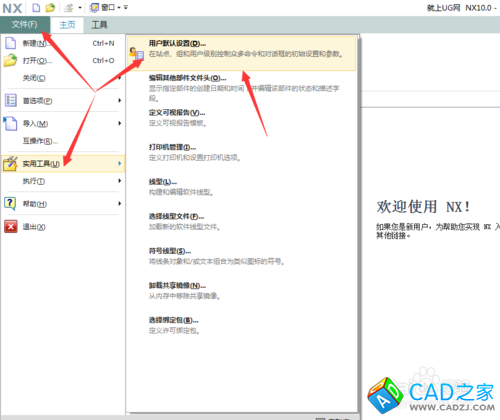

依次執行－文件－實用工具－用戶默認設置；
![UG10.0教程：[56]草圖下各參數設置技巧](/uploads/allimg/150308/1341296258-2.jpg)
-

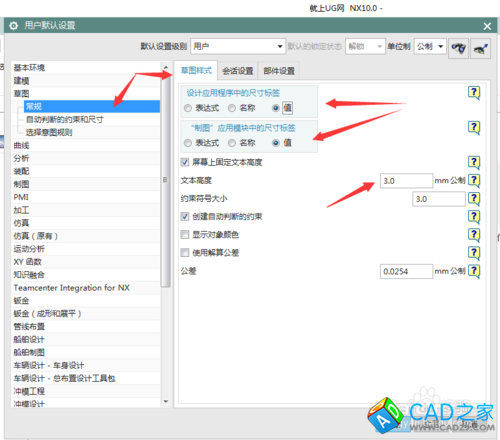

進入到用戶默認設置選項后，切換到草圖選項設置下；在常規模式下，可以設置標注樣式的顯示方式、字高等；
-

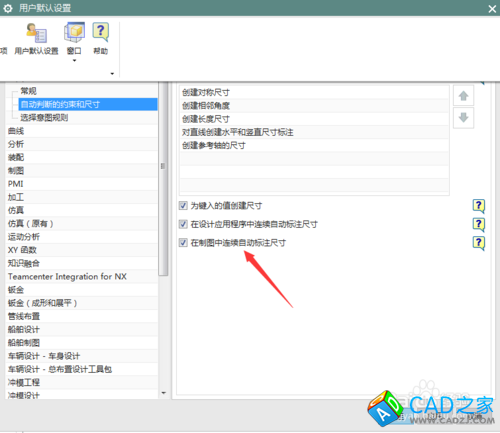

在自動判斷的約束與尺寸選項，可以設置常用的約束方式；如不想繪制出來的草圖自動標注其尺寸，可以下圖2，在制圖中連續標注尺寸前打鉤；
![UG10.0教程：[56]草圖下各參數設置技巧](/uploads/allimg/150308/1341292424-3.jpg)
-

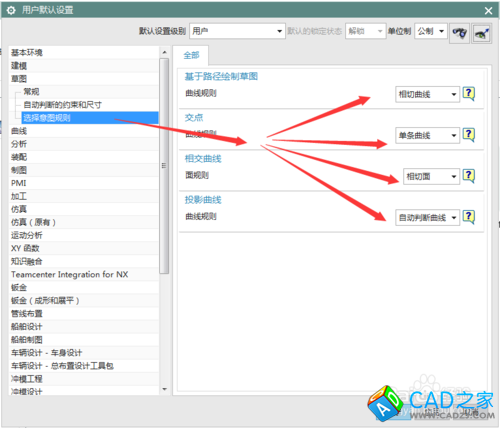

關于草圖的選擇意圖規則，我們按默認的設置即可；
![UG10.0教程：[56]草圖下各參數設置技巧](/uploads/allimg/150308/13412911G-4.jpg)
-

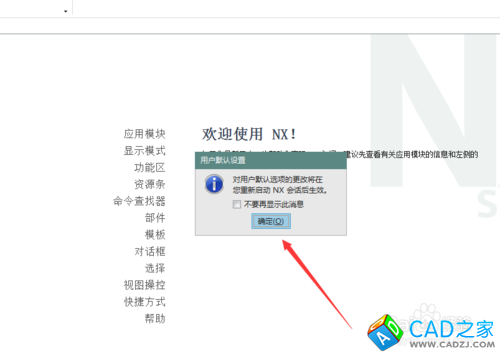

當我們對草圖中的各默認設置進行更改以后點確認，此時電腦會提示你，在下一次啟動NX軟件時才會生效，此時我們可以關閉UG10.0,然后重新打開即可，這樣我們對草圖中的各設置就生效了。
![UG10.0教程：[56]草圖下各參數設置技巧](/uploads/allimg/150308/134129C00-5.jpg)
-
對UG的系統進行默認設計后，需要關閉軟件，重新啟動，否則在當前窗口直接進行圖形設計，其執行的還是未更改前的設置。
