鏡像命令主要應用在對稱的三維零件中，對于對稱的零件，只需要設計出一側，然后用鏡像功能，可以達到快速地設計出三維零件，本教程將為你講解鏡像命令的幾種用法，歡迎學習。

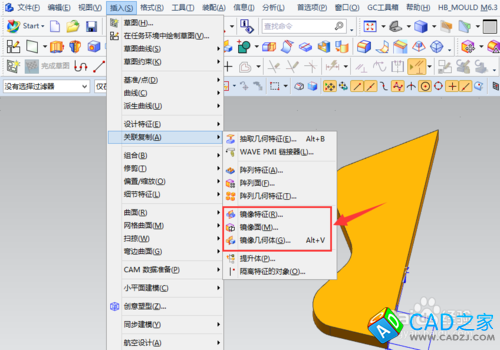

1. UG10可執行鏡像的命令有三個，它們分別是鏡像幾何體，鏡像面、鏡像特征，其命令在插入－關聯復制下；
2.

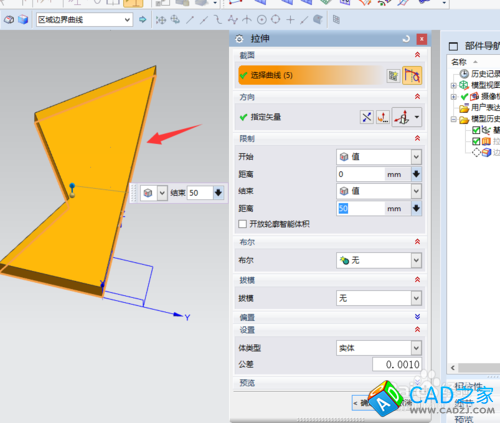

3. 使用建模中的拉伸命令繪制一個三維截面；


4.

   對上步繪制的截面進行倒圓角，以便去除零件上的立角；

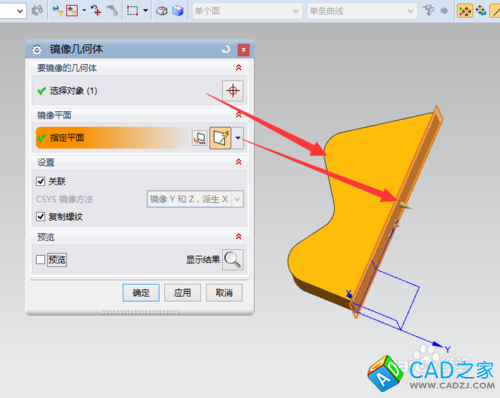

5. 執行鏡像幾何體指令，選中零件與XZ為鏡像平面；
6.
7.

   確定后，得出的三維零件如下；（說明：鏡像幾何體是對零件上所有的特征進行鏡像）


8.

   對圖中的零件執行布爾運算，然后在一則創建三個小圓柱及一個矩形切槽；


9.

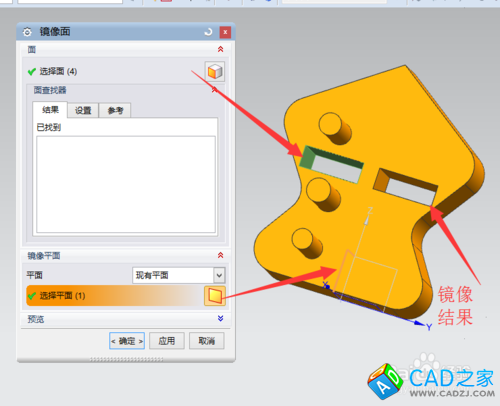

   如要對矩形切槽執行鏡像，需要用到鏡像面功能，選中面與鏡像平面后，得到結果如下圖；（說明：鏡像面只能對面進行鏡像，而且要鏡像的面鏡像后還必須位于該實體上）


10.

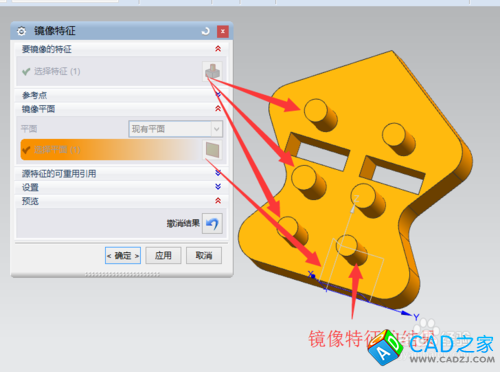

    如要對圖中的小圓柱進行鏡像，需要執行鏡像特征功能，選中小圓柱及鏡像平面后，得出的結果如下；（說明：因為圖上的小圓柱已于大體合并，合并后其為大體上面的小特征，要對其鏡像就需用鏡像特征）
