縮放體是指：對繪制完成的三維圖形或片體進行有規則的放大或者縮小，從而達到設計的要求；除此之外，在進行模具設計時，必須要使用縮放體來為零件乘縮水率，本經驗將通過實例為你講解縮放體的應用技巧。

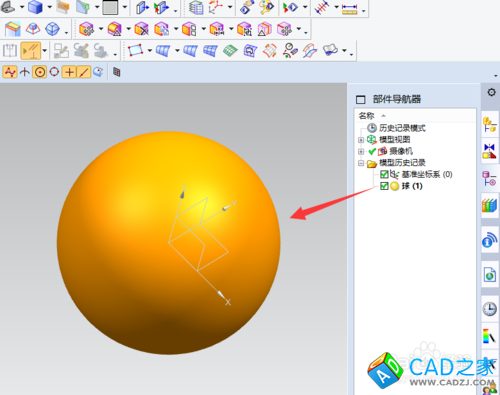

1. 在UG10.0建模下，繪制一個球體，以便做將要執行縮放體的對象；
2.
3.

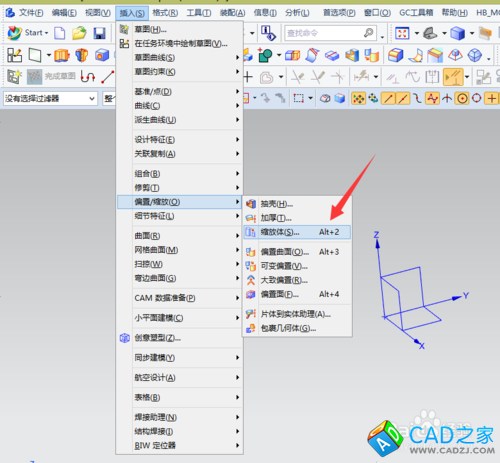

   縮放體指令在：插入－偏置/縮放菜單下；


4.

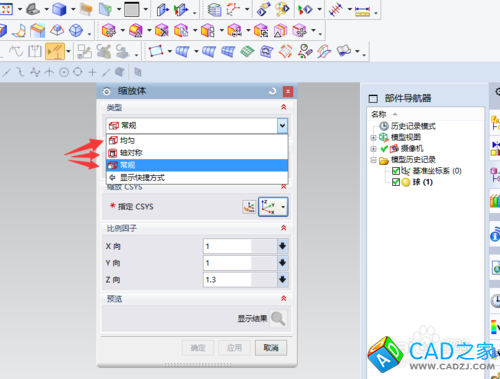

   在縮放體的類型下，有三種類型可選擇，它們分別是：常規、均勻、軸對稱；


5.

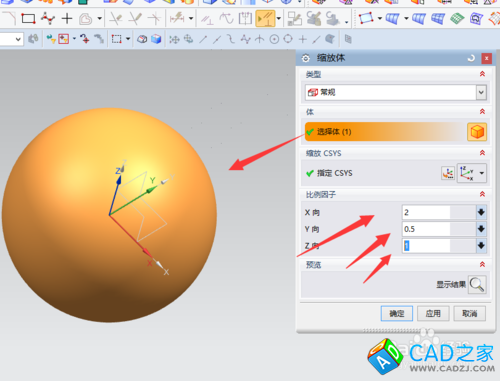

   常規縮放可以分別規定XYZ軸三個方向的縮放比值，在輸入?yún)?shù)后，結果如下；圖1為輸入縮放的參數，圖2為常規縮放的結果；




6.

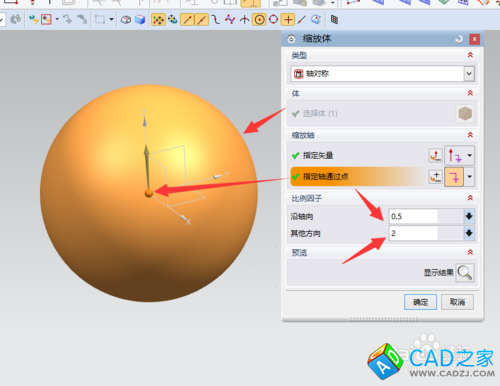

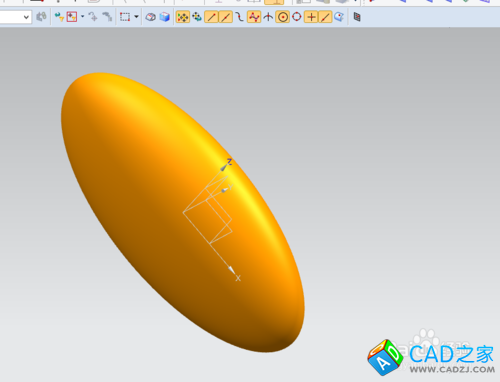

   軸對稱縮放是沿一個軸對零件進行縮放，此時只能選一個軸，這個軸可以是X向、Y向或Z向；




7.

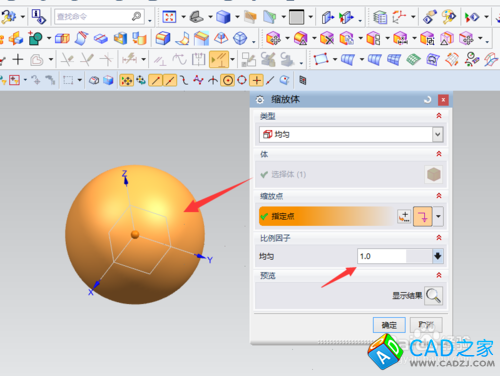

   均勻縮放是對零件的X、Y、Z軸執行同一比例的縮放，按相同的比例增大或縮小；模具設計中，為零件乘縮水，使用的就是此功能；


8.

   以上就是縮放體指令的使用方法，要想靈活使用縮放體，還應當在工作中多總結經驗才是。
