2D圖紙指的是零件的加工制作圖紙，是給一線生產人員加工零件所使用的！在使用UG10.0設計完3D軟件后，都需要出2D圖紙，本經驗為解決講解UG導出2D圖紙的轉換經驗，歡迎閱讀。

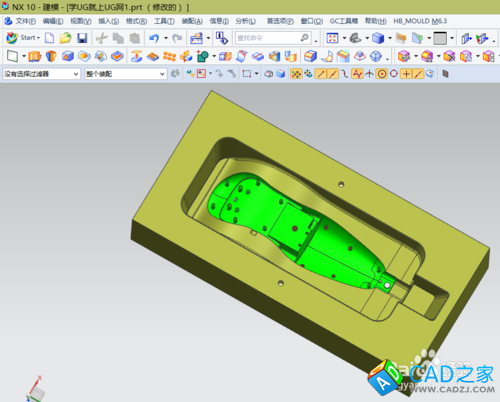

1. 打開一個模具零件，如下圖：
2.
3.

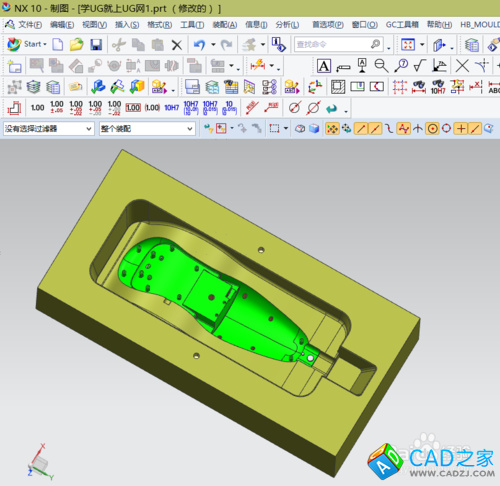

   使用ctrl+shift+d進入到制圖模式下：


4.

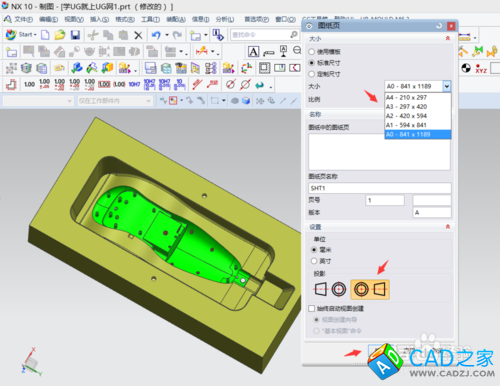

   新建一個圖紙頁，如下圖：


5.

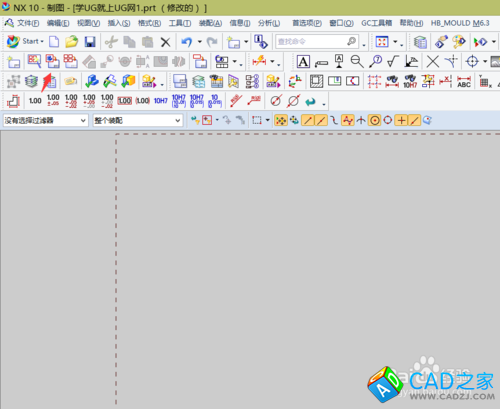

   點繪圖窗口外的創建基本視圖工具；如下圖：


6.

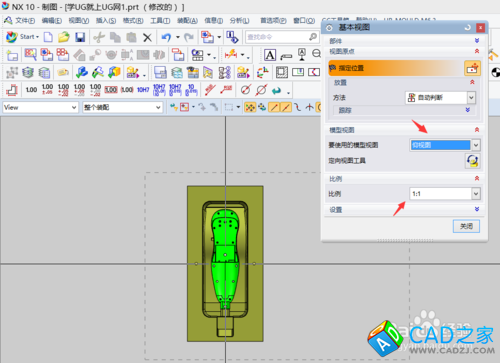

   選擇視圖的放置方式，如下圖：


7.

   視圖添加完成后，需要保存當前的視圖；


8.

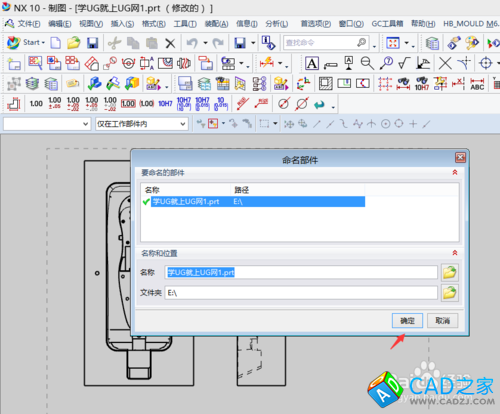

   點保存后，彈出的對話框，點確定，如下圖：


9.

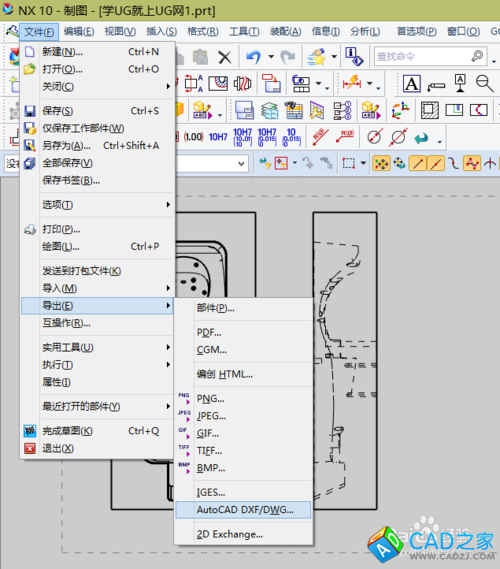

   進入文件－導出－AUTO CAD  DXFDWG文件，如下圖：（要注意選擇路徑）


10.

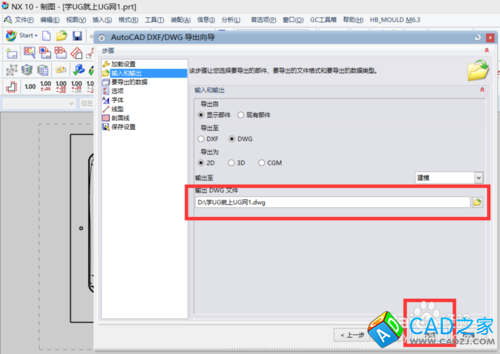

    文件導出中的各項設置，如下圖：


11.

    文件在轉換的過程，如下圖：


12.
    找到剛導出的文件夾，會看到有轉出的CAD圖形；

13.

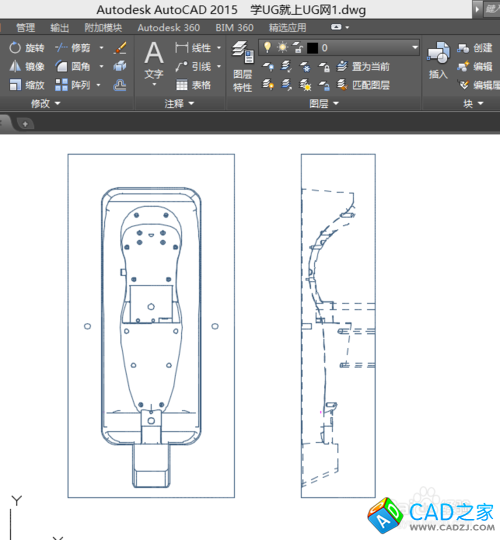

    使用CAD2015打開圖形，其結果如下圖，到些UG10.0軟件轉換制圖教程全部完成。
