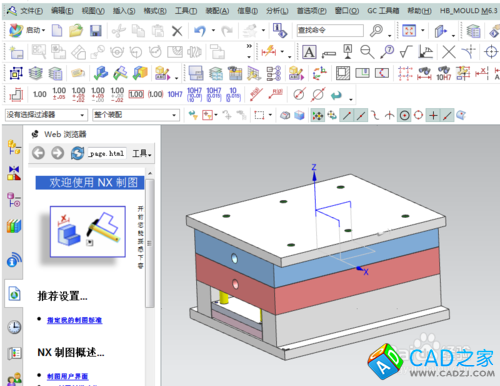

使用快捷鍵ctrl+shift+d進入到制圖（工程圖）模式下；

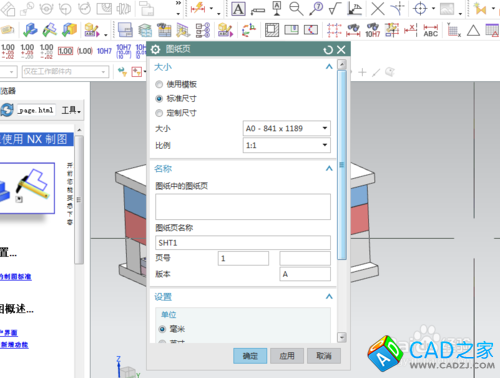

新建一個圖紙頁，其關于圖紙頁的設計參數如下圖所示：

使用基本視圖工具，先創建一個主視圖；（為零件創建剖視圖必須有主視圖，否則都無法創建剖視圖）

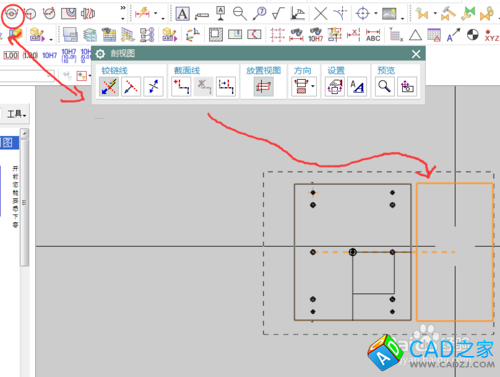

創建完主視圖后，為其增加剖視圖，在主視圖上任選一點，然后在繪圖窗口的空位放置即可；

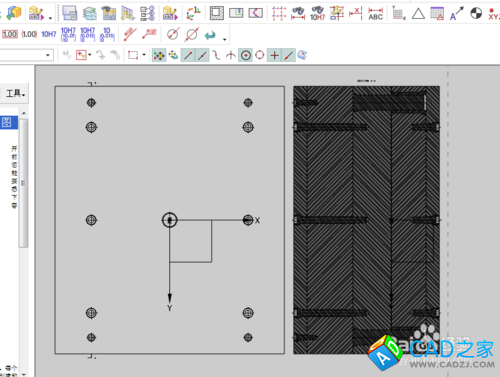

最終使用UG10.0創建的模胚剖視圖如下；

在為零件創建剖視圖以前，一定要先考慮從那個位置進行剖切，UG剖視圖對話框中除了可以隨意點剖切點外，還可以根據UG設計師的需要手動添加剖切的位置。
