UG繪制腳輪的詳細圖文教程
時間:2014-07-16 12:16:59 來源:未知
一、底座實體的創建過程

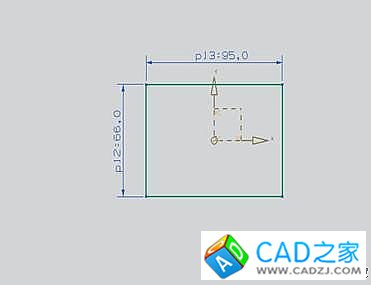

1、矩形草圖繪制，尺寸如圖

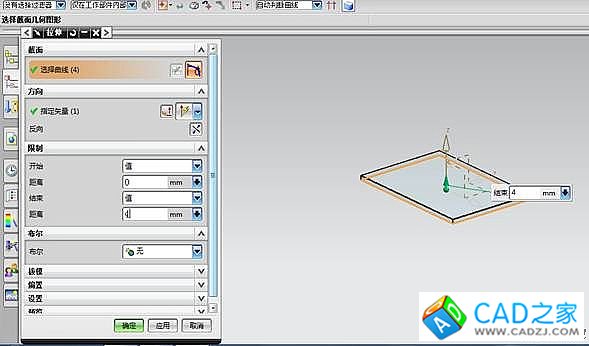

2、矩形拉伸，厚度為4mm
3、在矩形中心創建基準平面，并以該基準平面為草圖作圖

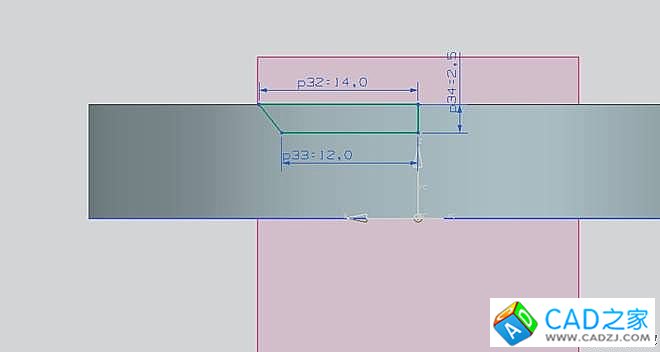

4、在該草圖上繪制如下圖中標有尺寸的圖形

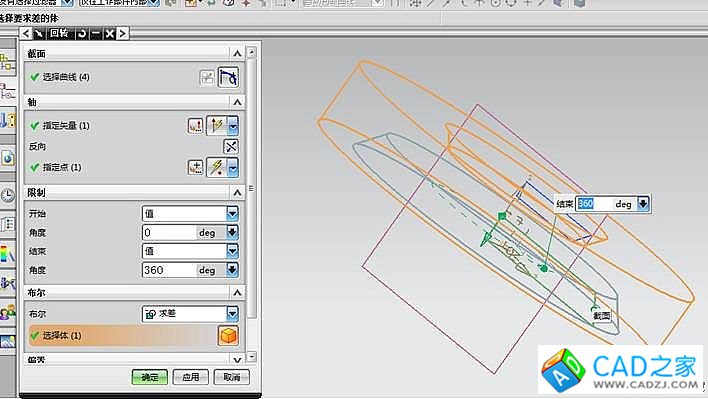

5、以上圖中的草圖為回轉曲線，進行回轉求差，過程如下圖

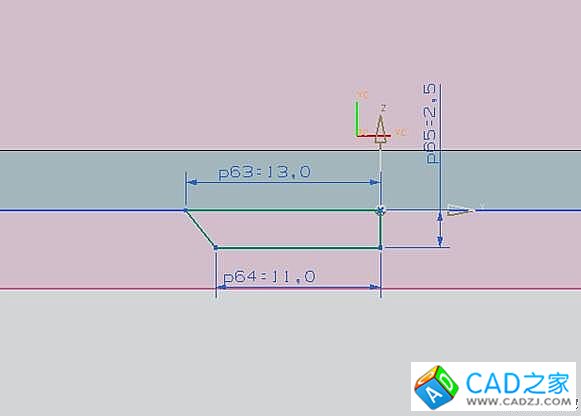

6、以步驟4中的基準平面為草圖，在草圖中繪制如下標有尺寸的圖形

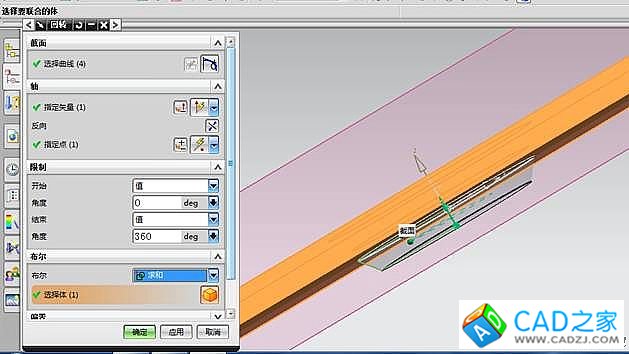

7、以步驟6中的草圖進行回轉求和，過程如下圖

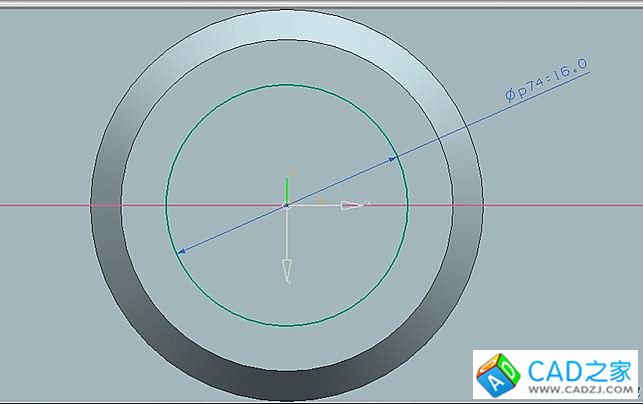

8、以步驟7生成的圖形表面為草圖，繪制一個直徑為16的圓

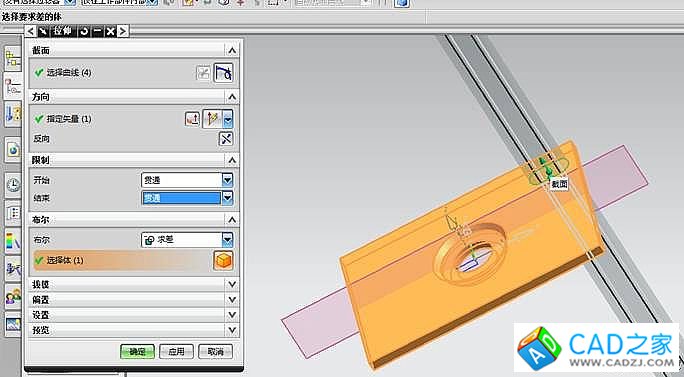

9、以步驟8所繪制的圓為拉伸曲線，進行拉伸求差。

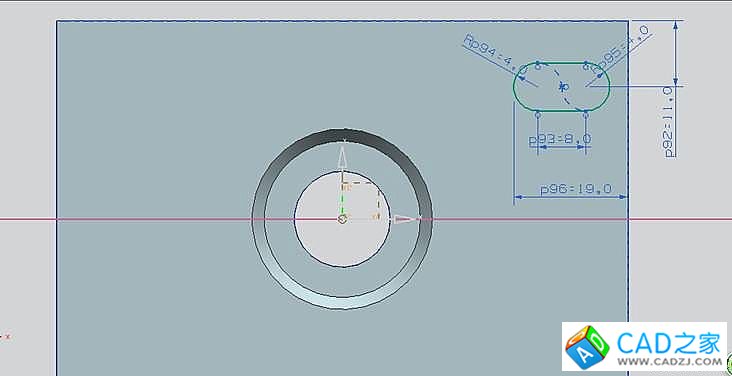

10、以長方體表面為草圖平面，繪制如右上角所示草圖
11、以步驟10草圖為拉伸曲線，進行拉伸求差。

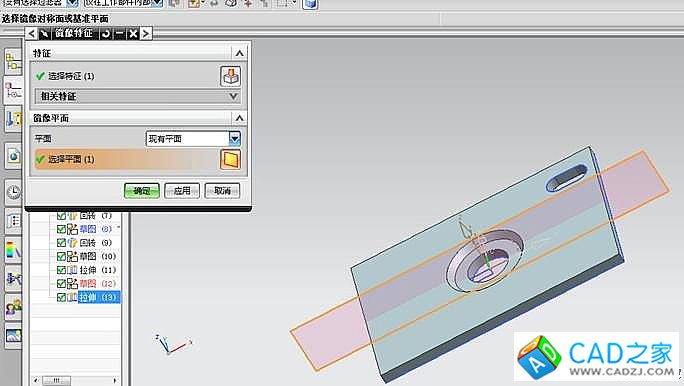

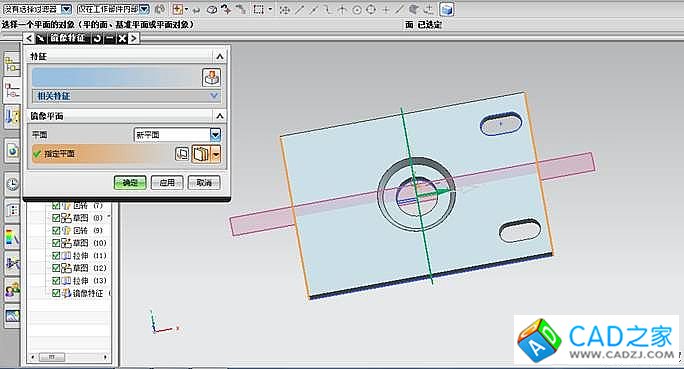

12、以步驟11為特征，創建鏡像特征
13、創建下個步驟所需基準平面，用“平分”類型創建
14、以步驟13創建的基準面為鏡像平面，以兩個U型孔為特征鏡像。

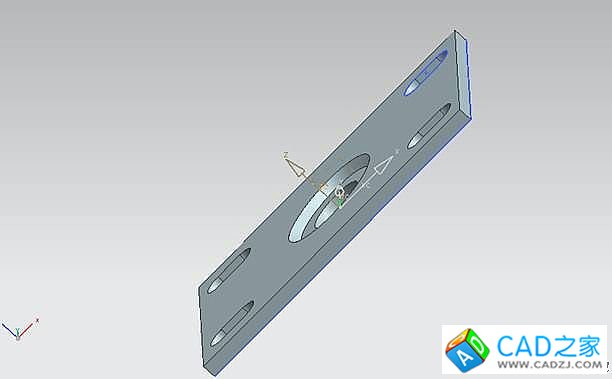

15、鏡像后的底座實體模型如下圖所示
二、墊片實體的創建過程

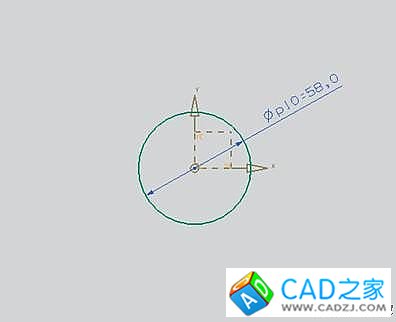

1、進入草圖繪制一個直徑為58的圓，如下圖

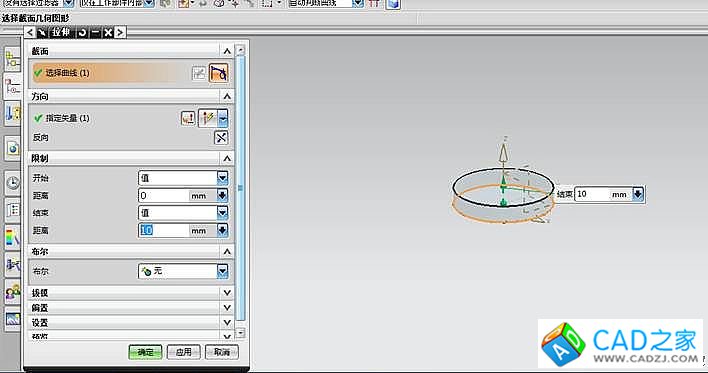

2、拉伸。以步驟1中的圓為拉伸曲線，拉伸10mm
3、以圓心創建一個基準平面

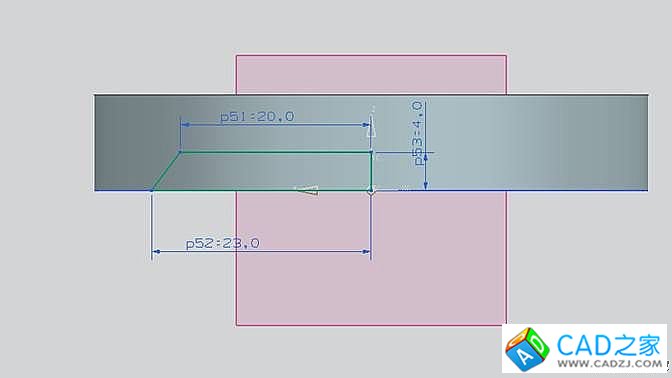

4、以創建的基準平面為草圖，繪制下圖中標有尺寸的圖形

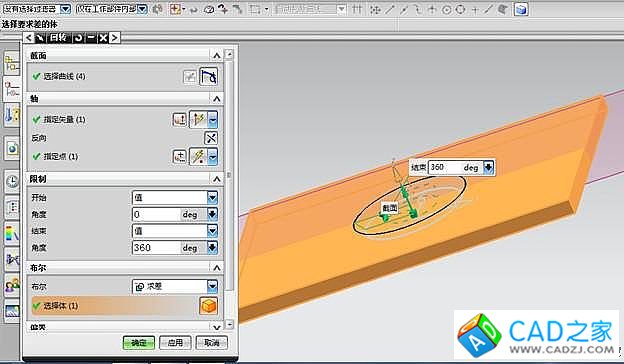

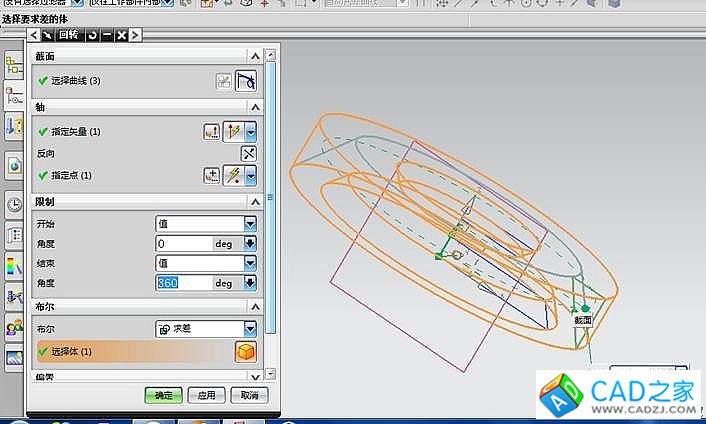

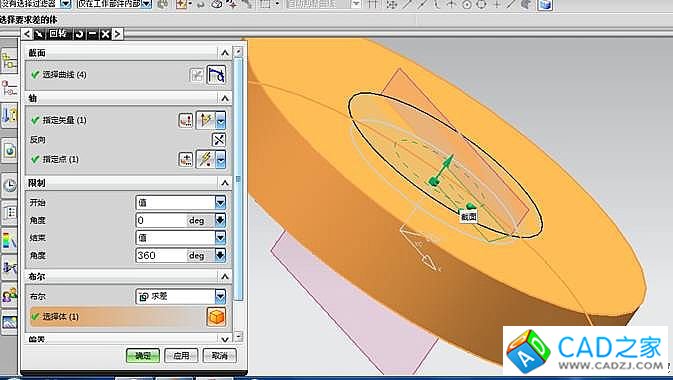

5、以步驟4的草圖為回轉曲線，進行回轉求差。

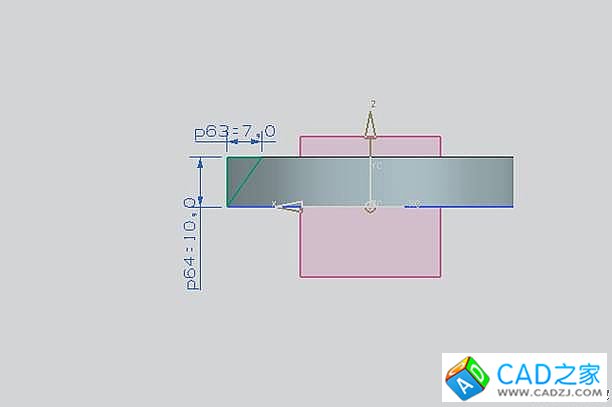

6、以步驟3所創基準平面為草圖，繪制下圖標有尺寸的圖形
7、 以步驟6的草圖為回轉曲線，進行回轉求差
8、以步驟3所創基準平面為草圖，繪制下圖標有尺寸的圖形

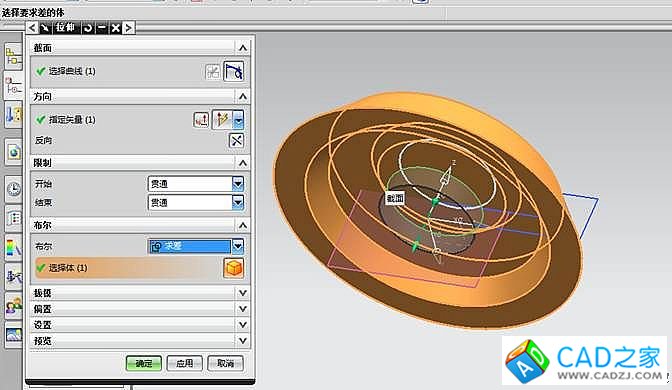

9、以步驟8所繪草圖為回轉曲線，進行回轉求差

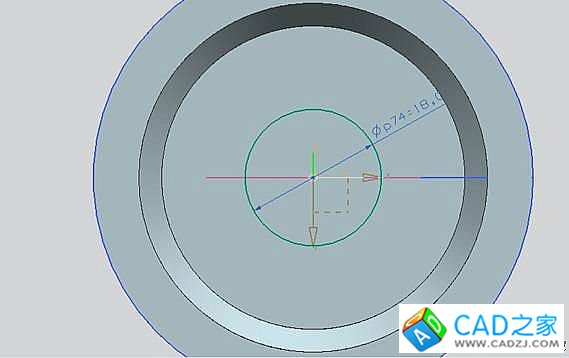

10、在草圖中繪制一個直徑為18的圓

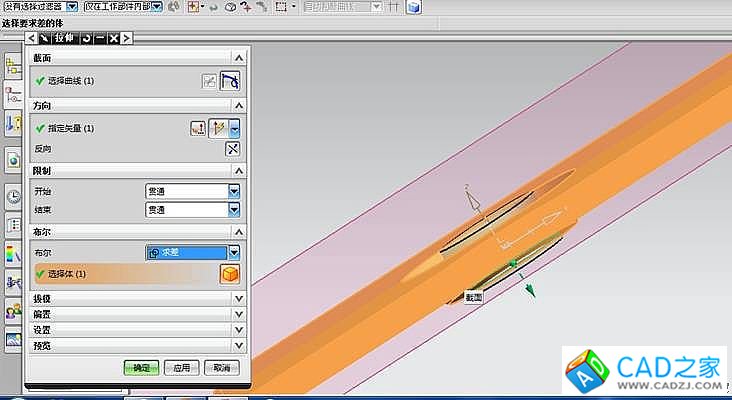

11、以步驟10的草圖為拉伸曲線，進行拉伸（貫通）求差

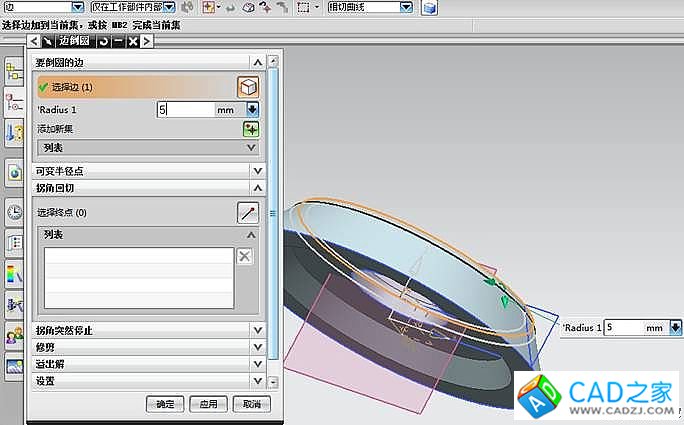

12、 邊倒圓：底面倒圓角半徑為5mm

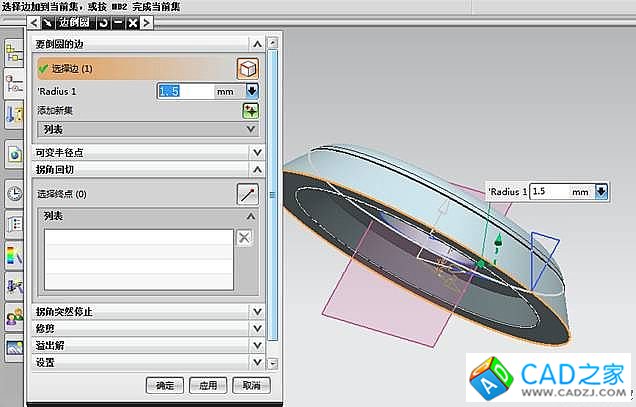

13、 邊倒圓：上表面外邊上倒圓角半徑為1.5mm，如圖所示

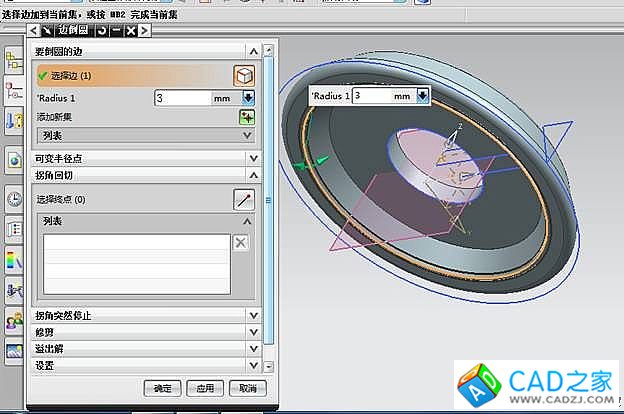

14、邊倒圓：上表面里邊倒圓角半徑為3mm，如圖所示

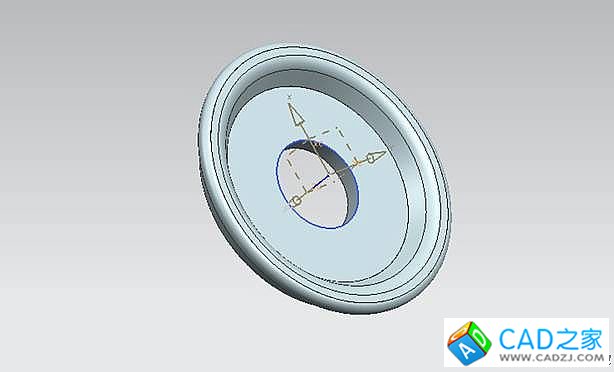

15、墊片實體模型如圖所示
