本文介紹了SolidWorks工程圖轉DWG格式的相關方法。

　　SolidWorks工程圖經常需要轉換成DWG格式的圖紙，以便于和供應商或者客戶交流，但是如果只是使用單純的另存命令，經常會有亂碼出現，而且顏色單一、線型也不符合要求等情況出現。在SolidWorks2009格式的工程圖可以在轉換DWG格式的時，映射字體、線型、及顏色，使用映射的方法可以最大程度的減少亂碼現象，并保留線型和顏色及圖層。具體過程如下：

　　1：字體映射

　　進入SolidWorks的安裝目錄：進入SolidWorksData 打開drawfontmap.txt

　　如默認的solidWorks的圖紙標注的字體為 Arail 需要在AutoCAD中，為宋體，則如下：

　　宋體 Arial0.97

　　請檢查一下你們SolidWorks出的工程圖，把所有用到的字體都做一個映射，即使是同樣的字體，如SW工程圖中的宋體 Autocad也是宋體 ，也要在文件中寫上 宋體 宋體 0.97

　　要想使用字體映射，請保證下圖的選項被選中。

　　2：線型、顏色 映射：

　　在另存DWG格式時，點選項并在自定義映射時選擇："激活"

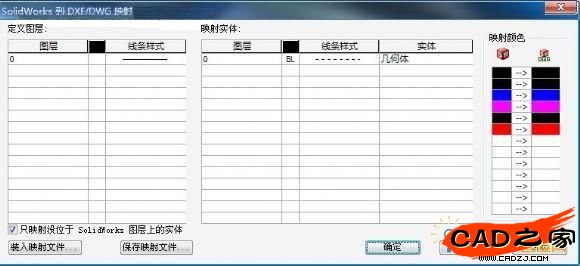

　　選中后，點保存，會彈出以下的對話框：

　　在以上的對話框中定義線條樣式。

　　如果沒有此方面的需求，可以不定義，將激活取消即可，如果需要映射，則設置完成后，點保存映射文件，定義一個路徑。然后確定。

　　如果不想每次都彈出上面的對話款，請在定義好后，選擇在每次保存時不顯示映射。

　　通過這以上兩種方法，我們可以定義solidworks文件輸出時的字體及線型。

　　實例演示：

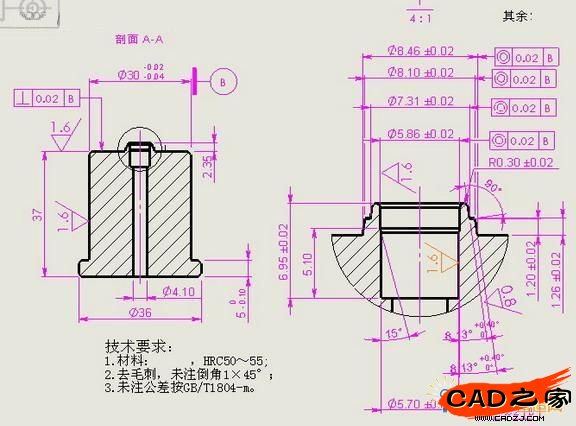

　　上圖的工程圖有兩種字體 Arial 及宋體

　　字體文件映射：

　　線型及顏色映射用默認設置。

　　DWG效果如下：

　　SolidWorks圖紙里面的所有字體在DWG圖紙中都已經映射成宋體了。

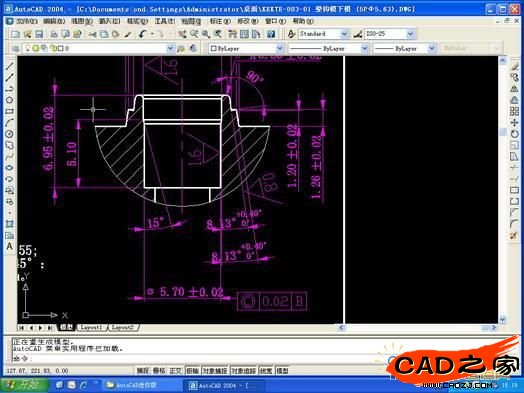

　　使用AutoCAD打開的效果如下：(字體、顏色、線條均已改變)
