SolidWorks排球畫法 排球三維建模基礎教程

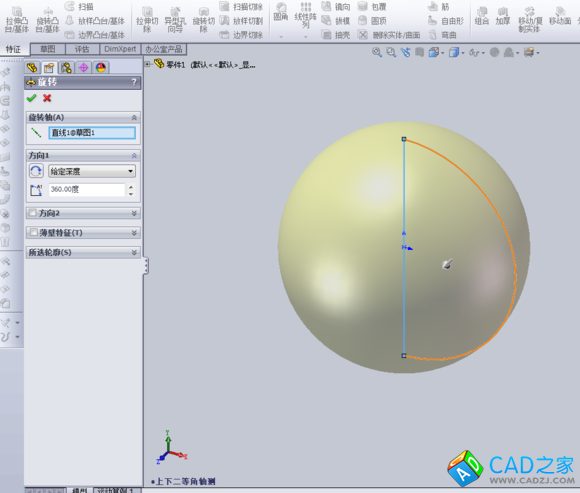

第一步：隨便畫個球體，在前視基準面繪制以下圖形（注意：中心線要水平，兩個45度角要分開標注

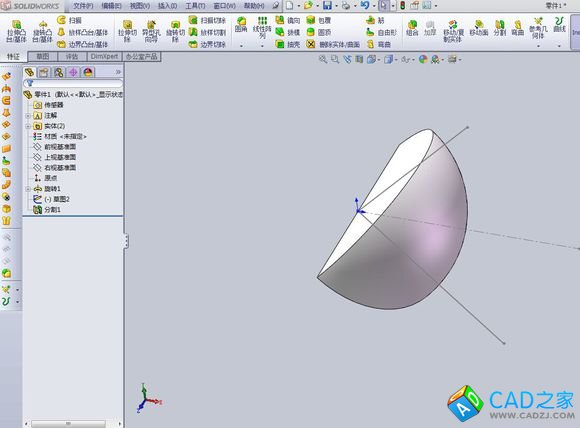

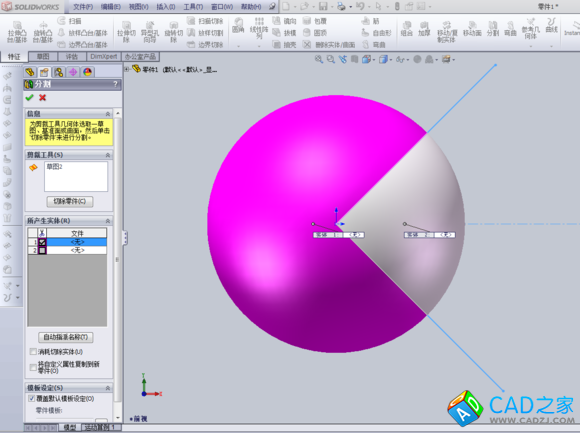

第二步：利用分割命令沿草圖把球體分割，把左邊隱藏起來。

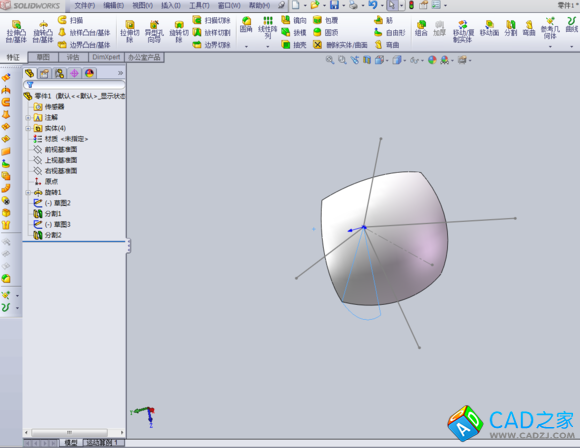

第三步：在上視基準面繪制和前視一樣的草圖，分開標注45度角。

第四步：再次以分割命令把實體分割成三份，把上下兩部分隱藏。

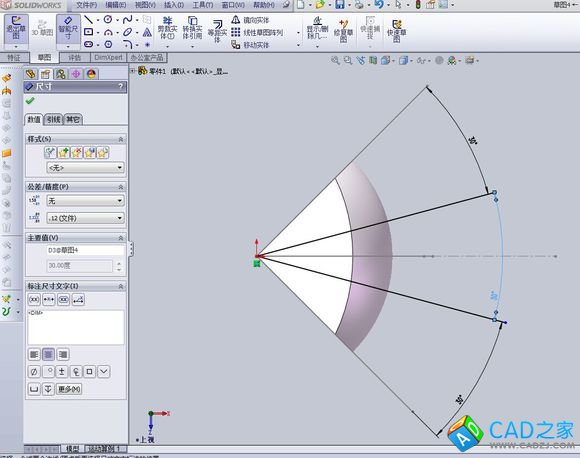

第五步：在上視基準面繪制兩根夾角為30度的直線（注意分開標注）



第六步：再次以分割命令把實體分割成三份（這次不隱藏了）

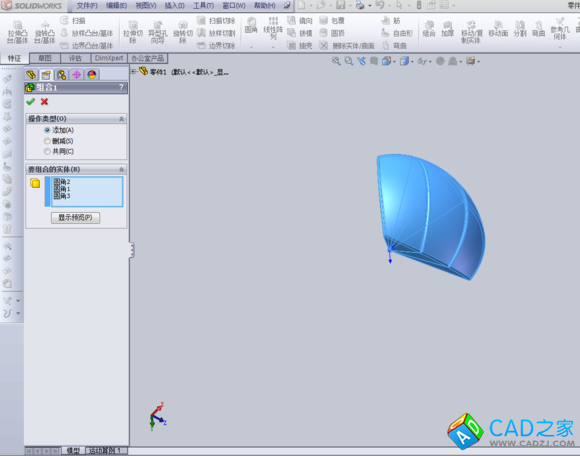

第七步：倒好圓角后把三個實體組合成一個實體。

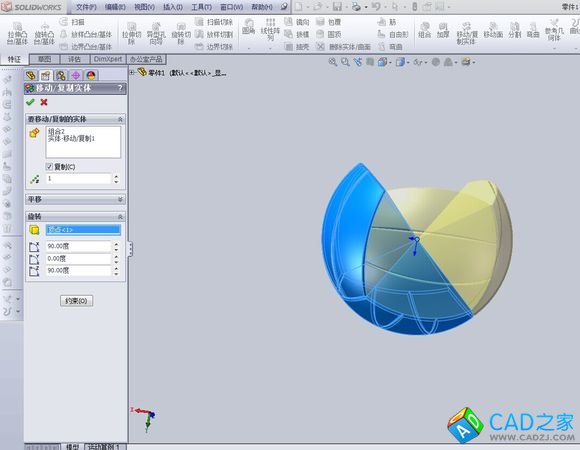

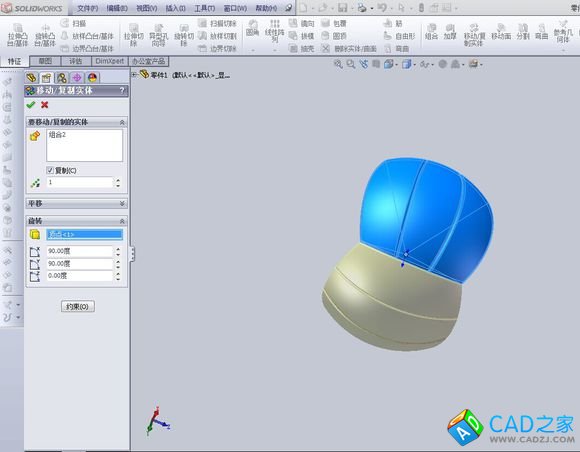

第八步：利用移動復制實體，旋轉中心為原點，X軸90度，Y軸90度，勾選復制。（和足球差不多
）



第九步：再次移動復制實體，要復制的實體選剛才的兩個，沿X軸90度，Z軸90度，記得勾選復制。#p#分頁標題#e#



最后：再次移動復制實體，選擇（剛剛復制出來的兩個實體）沿X軸90度Z軸90度復制（中心點為原點）



順便提一句，我喜歡法國隊的配色！
