SolidWorks如何新建視圖的基礎教程

有的時候我們在建模過程中比較粗心，沒有考慮模型的放置方向，導致創建工程圖時視圖方向不符合要求，降低了建模的效率，這時我們可以考慮在模型中建立新的視圖方向，這樣我們不僅可以快速切換到一個常用的觀察角度，同時也可以直接使用我們所創建的視圖方向建立工程視圖。

方法：

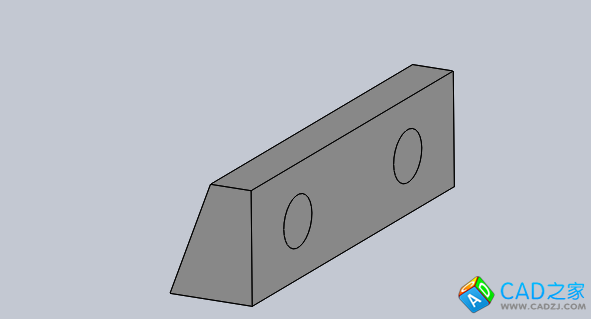

1.選擇下圖所示的模型的表面，點擊【正視于】按鈕。



2.我們需要對視圖進行調整從而得到合適的視圖方向。
鍵盤上的上下方向鍵，可以使模型沿著屏幕的水平軸以15°的增量進行旋轉。#p#分頁標題#e#
鍵盤上的左右方向鍵，可以使模型沿著屏幕的豎直軸以15°的增量進行旋轉。
Alt+左右方向鍵可以使模型沿著垂直于屏幕的軸線旋轉。

視圖方向已經調整好了，那么如何保存視圖呢？

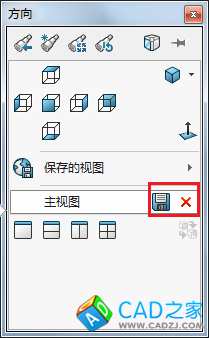

3.點擊視圖定向，點擊下圖紅色方框中的【新視圖】按鈕，彈出下圖所示的窗口，輸入視圖名稱，點擊確定即可創建視圖。

如何刪除創建的視圖呢？
4.點擊視圖定向，點擊下圖所示的>>#p#分頁標題#e#按鈕，彈出下圖所示的窗口。

選擇相應的視圖，點擊紅色的叉號即可刪除。
