Solidworks創建可以展開鈑金件的圖文教程

最近的一個朋友問我如何創建渦狀的零件。使用各種方法進行大量嘗試后，終于找到一個快速的方法，并且該方法的優點是可以使用SOLIDWORKS中的鈑金工具來展開。

step 1

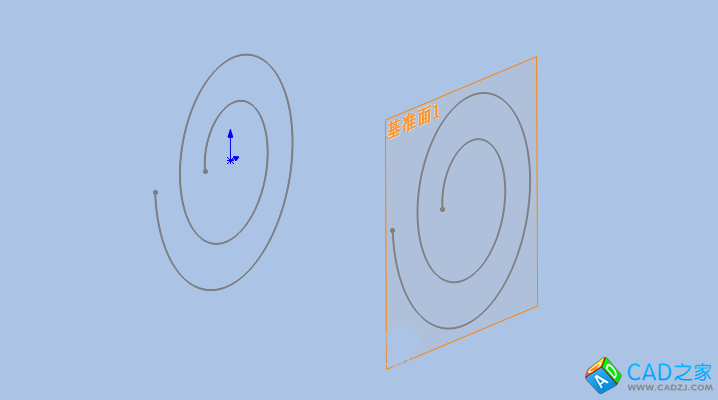

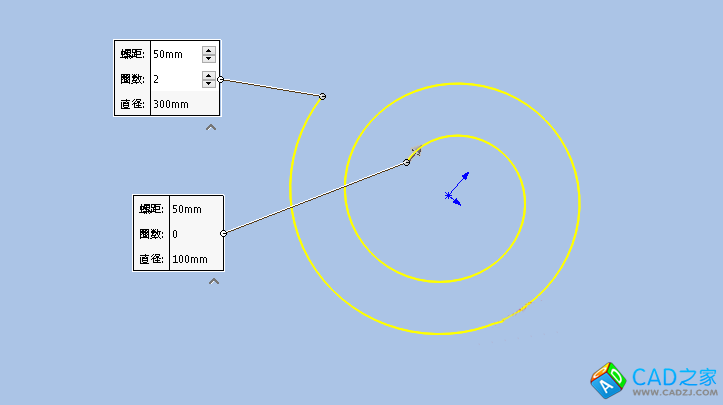

首先我們創建所需的渦狀曲線，然后我們需要在兩個平行的平面上形成兩個草圖， 每個草圖都是通過對原始渦狀線使用“轉換實體引用”工具創建的。



step 2

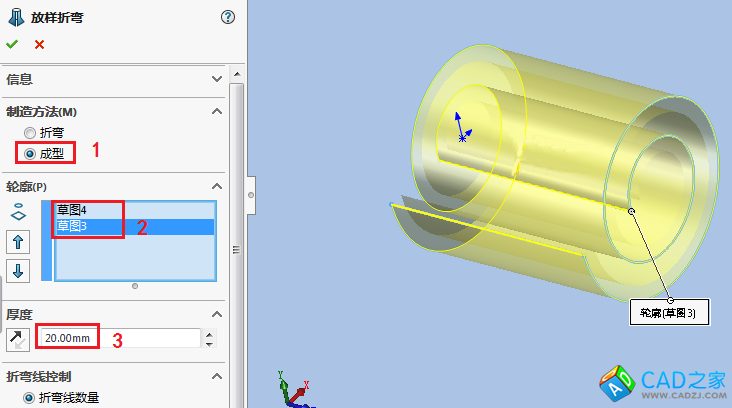

一旦草圖完成，現在是使用鈑金中的【放樣折彎】工具的時候了。 點擊【插入】-【鈑金】-【放樣折彎】，按照下圖進行設置。制造方法選擇“成型”，厚度設置為20mm。

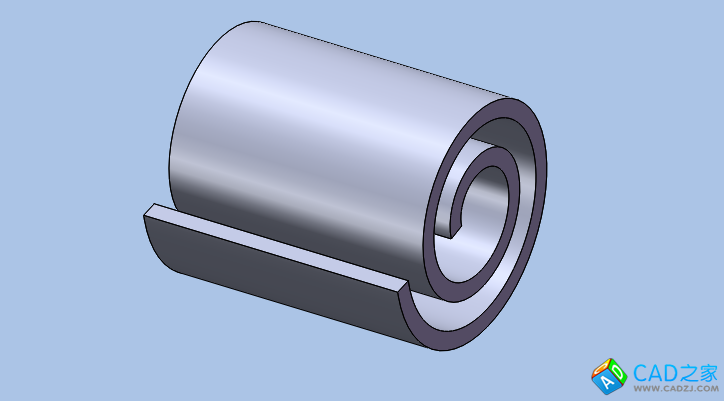

點擊勾號，最終結果如下圖所示。



step 3

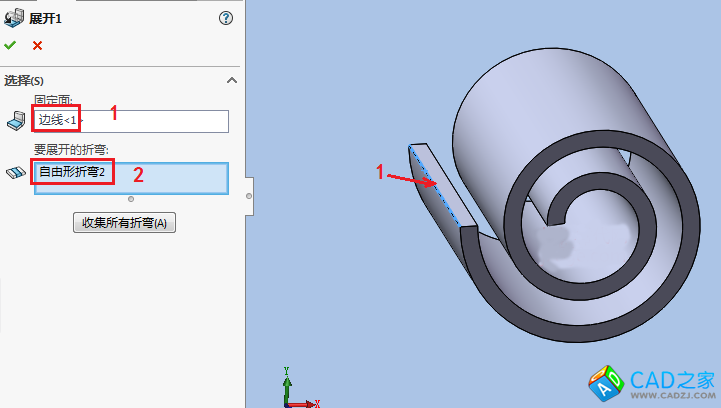

這種方法的好處是可以將折疊的零件進行展開。現在我們將這個零件進行展開。點擊【插入】-【鈑金】-【展開】，彈出下面的窗口，按照下圖進行設置。

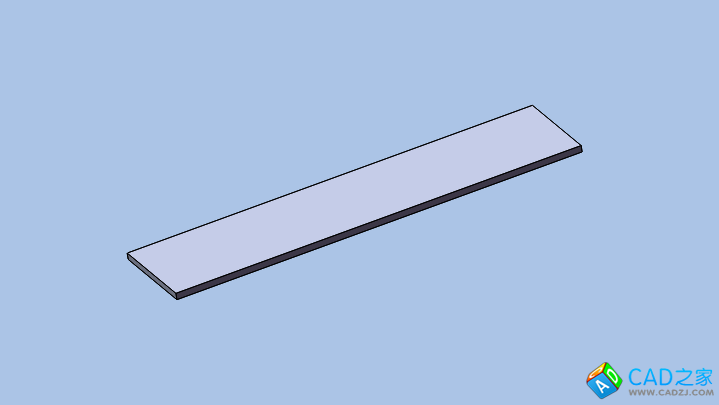

點擊勾號，我們就可以得到展開后的零件。
