SolidWorks工程圖轉dwg字體亂碼的解決方法

方法:

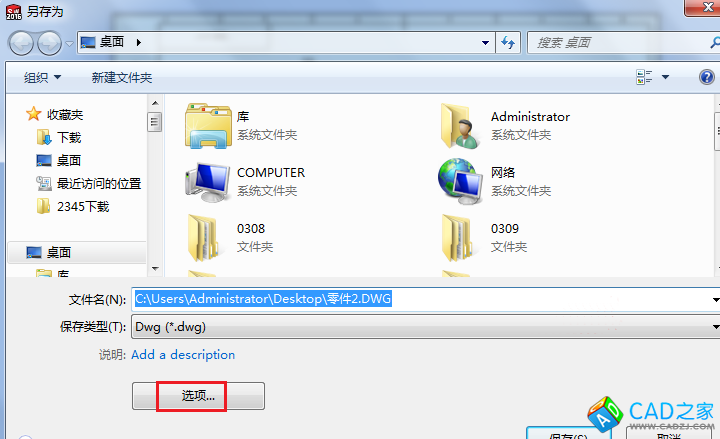

1.在打開工程圖后，在“另存為”對話框的“保存類型”下拉框里選擇“dwg”并點擊下邊的“選項”按鈕，如下圖所示。

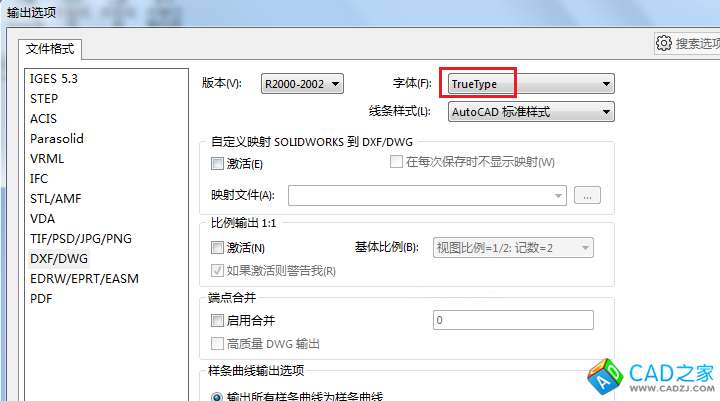

2.將彈出的“輸出選項”窗口中將“字體”設置為：TrueType,再單擊確定進行轉換。



3.若還出現亂碼，則打開solidworks安裝目錄data文件夾下的字體映射文件drawfontmap.txt。打開【工具】-【選項】-【文檔屬性】-【注解】-【字體】，將字體選擇框拉到最下端直到顯示出中文字體名，用Ctrl+c和Ctrl+v來將需要的中文字體名復制并粘貼到drawfontmap.txt文檔中，注意保持三列的格式。
4.將你需要用到的字體粘貼到此文本中最下方，修改后的字體映射文件大致如下圖所示，改好后保存并關閉文件即可。




5.修改需要轉換的工程圖的文檔屬性，將所有要用到文字的地方，比如：注解、尺寸、表格等等的字體全部設置成上面加入到映射文件中的中文字體。可以將所有的工程圖模板文件的文檔屬性也作同樣的設置，以后用此模板所作的工程圖無需再設置，可以直接轉換dwg格式。全部設置好后關閉SolidWorks再重新打開。
