今天收到剛寄來的一個SW的模具插件，因為本人一向對模具設計軟件感興趣，所以迫不及待的打開電腦試用一下。以前也用過兩個模具插件，感覺一般，要么缺少功能，要么功能簡單，不能實際應用。而且都是E文滿篇，看起來著實頭大。這個幾十M的東西可能也好不到哪去。不過新東西嘛，而且又有中文資料，總要試試才甘心。作完今天的功課，已經晚上十一點了，我開始試用這個插件。



1.安裝

軟件要求的運行環境為WIN NT4.0+SP4以上，64M以上內存。

本機硬件環境：賽陽Ⅱ566，256M內存，顯存8M

軟件環境：WINNT4.0+SP5,SOLIDWORKS2001中文版

將光盤插入，從光盤中運行setup.exe,根據安裝向導很快的完成安裝。

從工具菜單中啟動插件。

安裝軟件有57M，再一看安裝后容量，吃了一驚，竟然達到了180，作為一個插件居然有這么大，看來軟件也不可貌相。



2.界面

按習慣先大致翻翻，各個菜單逛逛，看看有什么功能，分模，模架，澆注系統，冷卻系統，滑塊，頂塊，標準件庫，怪不得這么大。

軟件的菜單及工具條如下：



還挺全的，有好幾個Designer（設計者）模塊，查閱一下中文資料，了解了一下各個模塊的功能：

Core/Cavity Builder（建立上下模塊）

Filling System Designer(填充系統設計者）

Mold Base Designer(模架設計者）

Ejector System Designer(頂出系統設計者)

從模塊功能上看基本上覆蓋了模具設計的主要方面。至于功能強弱，還是讓實踐來說明吧。下面調入一個附帶的教程練習一下。



3.練習

這是一個諾基亞的手機外殼，除底面有眾多通孔外側壁上還有三個孔。

根據中文說明，第一步，先建立設計方案。

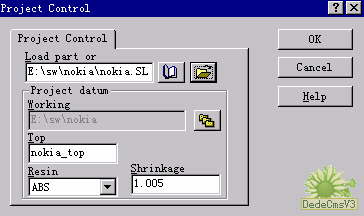

在光盤上建立一個目錄nokia,將模型文件拷入，然后起動SolidWorks2001,選取Project Control,

從中找到模型文件，同時建立方案，設定塑料類型和收縮率，這時模型已經調入，按OK。

屏幕出現四個窗口，







其中一個是模型文件，三個是同時生成的裝配體文件，控制上下模塊的建立以及模具布局，還有一個頂層裝配體。

下面開始分模過程，一般來說分模過程為找出分模線，生成型芯型腔面及主分模曲面，進而用完整的分模曲面將模塊切分為上下模，分模前對于模型上的破孔需要先進行修補。

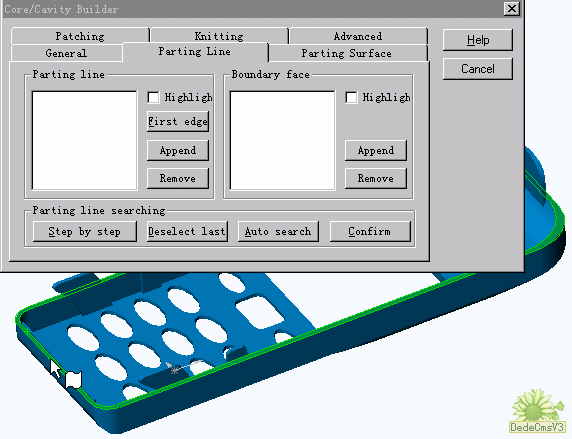

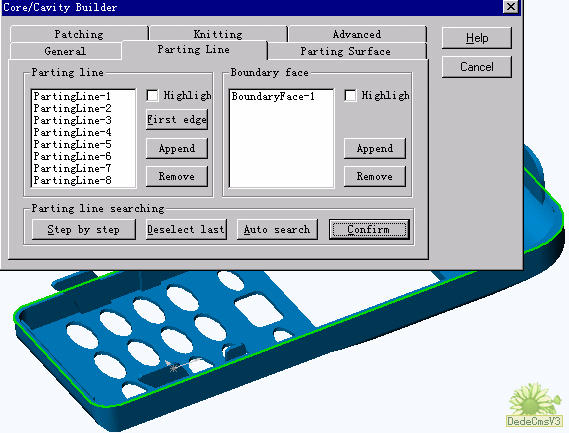

在模型窗口中，進入Core/Cavity Builder,其中專門有一項Parting Line功能，看里面的選項就知道，它的分模功能是根據定義邊界面和一條邊來進行自動，半自動查找的，用SW的過濾功能指定模型底面，

通過Append將其加入到邊界面中，然后選取一條外邊線，將其定義為第一條邊，然后通過Auto Search及Confirm,將其加入到分模線中，如下圖，

分模線定義完了，雖然這個模型的分模線很簡單，但是從定義過程來看它的功能已經不遜色于其它的模具軟件，特別是可以進行一步步的手動查找，可以對付絕大部分的模型零件，只是對于分模線不在面邊界的零件的分模線查找，還有待進一步測試。#p#分頁標題#e#

根據資料，在General中，保存一下cavity零件。視圖自動激活為cavity.

下面開始提取模型的外表面，來準備cavity的分模表面,進入knitting功能，

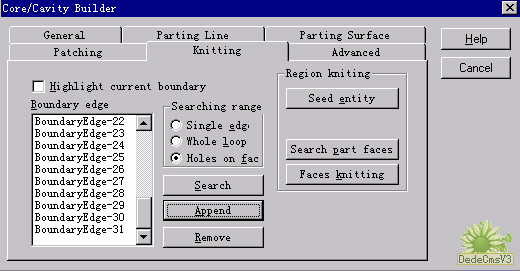

勾選查找范圍中的Holes on face，選中一個圓孔邊，按Search,系統會找出此面上所有破孔邊線，按Append,將它們加入到Boundary edge中，按順序從-1一直到-31，如下圖，

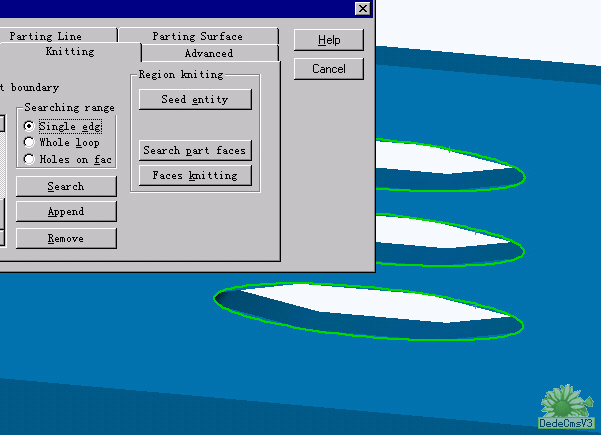

放大側壁上的三個破孔，將尋找范圍定義Single edge,按住Ctrl,選取三個內邊，將它們加入到Boundary edge中，成為第-32，-33，-34個邊。



到此為止，是區分出了cavity側的所有面，破孔的地方也已經封住，下一步就要將這些面提取出來。

選取cavity側的一個面作為種子面，點取seed entity確定，這時系統會記住種子面，根據它可以自動找出所有了cavity面，點取Search part faces,系統找出并突顯所有cavity面，執行faces knitting將這些面縫合在一起。左側的特征樹中出現一個縫合面特征，將它的名字改為cavity surface,同時將它隱藏，以方便后面的工作。

分離cavity面的工作結束，在General中保存一下cavity零件。

接下來進行模型零件上所有破孔的修補。

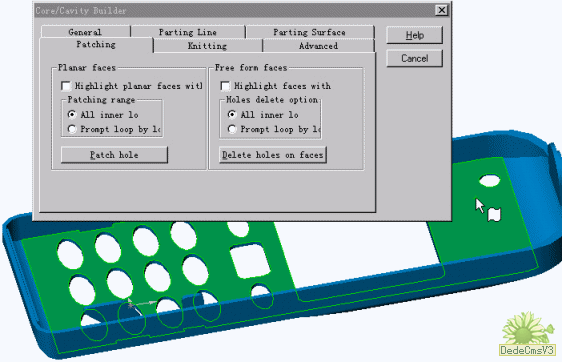

進入Patching功能，設定Patching Range為All inner loops,選取下圖示表面，



執行Patch hole,一次將此面上所有孔修補。

放大側壁上三個破孔，設定Prompt loop by loop,選取側壁內面，執行Patch hole,根據提示將三個破孔修補好，完成后模型如下圖，

修補完畢。看來破孔的修補方法與UG和PROE是一樣的,這種方法也確實挺方便的。

接下來，創建分模線引出的分模面。

切換到Parting Surface功能，從特征樹中選取基準面1，按Plane確定其為參考面，接著勾選All parting lines,按Edges確定這些邊向四周延展，在距離中輸入40，按Create,結果如下圖，



這時，根據提示，需將所有分模面縫合在一起，取消前面隱藏的cavity surface,選擇SW功能插入-----曲面----縫合曲面，通過SHIFT選取左側前面建立的從cavity surface到剛才的延展面的所有面，創建一個新的縫合曲面，并命名為cavity parting surface.

再次在General中保存Cavity.

分模面的工作已經完成，現在可以分出上下模了。先要建立一個用于上下模的模塊，它要完全包容模型零件，同時又不能超出分模面。

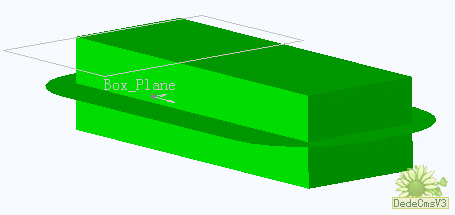

在General中，Containing box下，里面的數值是模型的尺寸，設L:85,W:230,H:60,Apply.

出現一個警告確認所有分模面已經完成。如下圖，



這時，需要將此模塊保存用于core部分的建立。

在General中保存core零件。

點取cavity切換回cavity零件，關閉Core/Cavity Builder。

下面要用SW的曲面切除功能切出得到cavity.

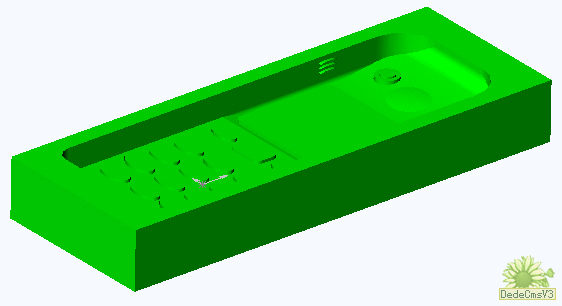

選取插入----切除----使用曲面，完成后隱藏分模面得到如下圖：





在General中保存一下cavity.

轉入core/cavity.sldasm窗口，根據提示重建模型，從特征樹中將nokia和cavity零件隱藏。

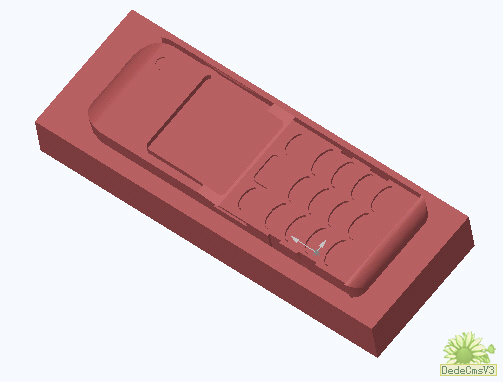

這時要建立的core仍然包在完整的containing box中，需要用二次SW的型腔功能來建立它。原理是第一次通過出型腔將cavity部分減除，第二次將模型零件減除，剩下的就是core.進入core編輯狀態，進行兩次出型腔功能，第一次選取cavity,第二次選取nokia,完成后如下圖，#p#分頁標題#e#

(這兩次出型腔與布爾減類似，只是為了去掉core外的部分，所以收縮因子設為0)



至此core建立。在core/cavity裝配體中執行功能Save all,將所有文件保存。

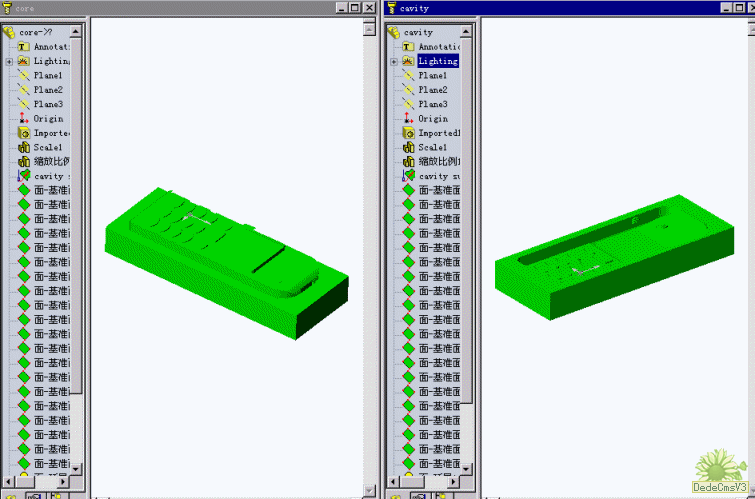

所得零件如下圖，





至此分模結束。看看屏幕上的上下模塊，一個字："爽"

接下來就要使用幾個設計者模塊進行布局，模架，澆口，流道，頂出等各部分設計工作了。



4.總結

看看時間，十二點一刻，也就是說，僅僅花了一個小時多，我就學習了這個插件的前半部分并成功做出了一個模型實例，再看看這個模型，雖然不復雜，并且對這個插件的應用還不熟練，但再有同類的模型來做大概十分鐘就可以搞定它，看來它也秉承了SolidWorks的最大優點，在保證功能的同時易學易上手，再加上手邊的中文資料，完全熟悉它也就是個把星期時間。只是其它功能的強弱以及SW的前后關聯的特性對設計的影響還不確定，需要進一步的了解學習。

隨著三維軟件的普遍應用，模具制造業正慢慢向全三維設計加工轉變.我想，憑借這么優秀的插件，SW一定會在以后的竟爭中占有它的一席之地。
