圖3 硫化機開模過程圖

5 有限元技術與優化設計
    隨著輪胎向著高速化、扁平化和子午化的方向發展，對其工作性能的要求越來越高，不僅要求硫化機具有良好的機械性能，而且要具有較好的經濟性。為了保證這些零、部件工作時的相對位置和相對運動具有足夠的精確度，必須保證其具有良好的強度和剛度。因此，合理的強度剛度分析方法對整機精度、性能和造價有著極其重要的影響。然而，由于硫化機部分零件、組件結構復雜，在設計中受到許多工程條件的限制，傳統設計中的類比設計方法顯然難以適應新的設計要求。為了提高質量，降低生產成本，進而提高產品競爭力，有限元法和優化技術提供了新的解決思路和方法。

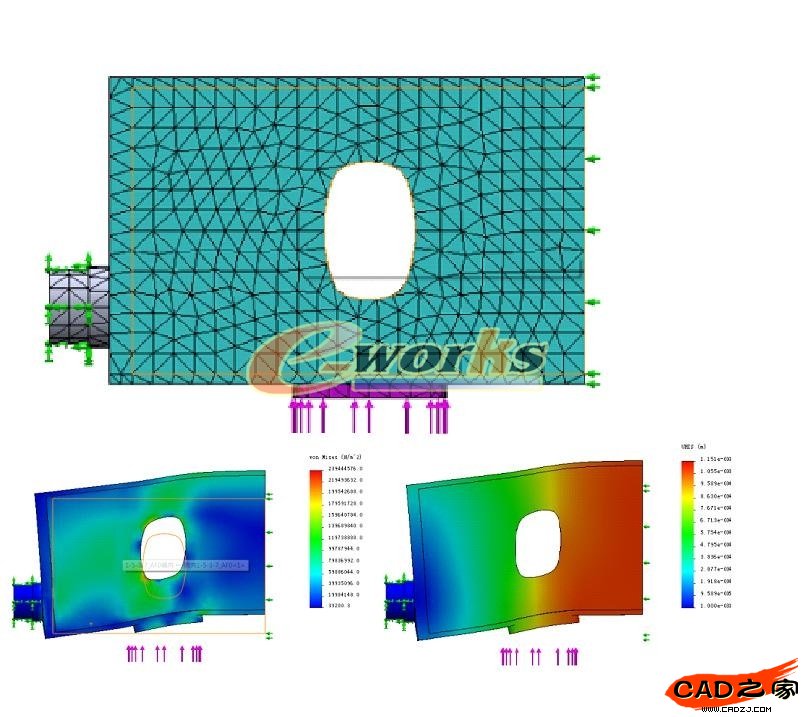

圖4 橫梁優化結果

    在整機的建模全部完成后，就可以通過photoworks 模塊，對其進行美工渲染工作；通過Animator 模塊對工作機構的運動過程進行動畫設計，輸出AVI 格式的視頻文件。以此用來前期的廣告宣傳，或銷售人員對客戶進行演示，以更早的贏得市場。
6 結語
    SolidWorks 軟件為輪胎定型硫化機等大型復雜產品的設計帶來了極大的方便，縮短了產品的設計、開發周期，降低開發成本。同時，SolidWorks 將三維圖自動轉化成二維圖的功能，為快速進入生產階段提供了可靠的保證。運用軟件進行實體建模和運動學仿真，能夠使設計人員直觀看到機構的運動過程，及時發現和改正設計中的干涉等問題，交互地進行結構參數的調整和改進。實踐表明SolidWorks軟件的虛擬設計和動態仿真技術在虛擬樣機設計中具有良好的應用前景。
