仿真分析入門教程連載2:為什么要進行仿真分析？

時間:2010-06-02 08:00:00 來源:

    一、建模完成后面臨的問題
    當我們運用SolidWorks 軟件完成模型設計后，可能會面對如下幾個問題：
    1.零件會不會斷裂？
    2.它會如何變形？
    3.能否可以使用較少材料而又不影響性能？
    當缺少分析工具時，只有經過昂貴且費時的產品開發周期才能回答這些問題。產品開發周期通常包括以下步驟：
    1.在 SolidWorks CAD 系統中創建模型。
    2.制作該設計的原型。
    3.現場測試原型。
    4.評估現場測試的結果。
    5.根據現場測試結果修改設計。
    這一過程將一直繼續，直到獲得滿意的解決。而利用分析工具可幫助我們完成以下任務：
    1.使用計算機測試您的模型代替昂貴的現場測試，從而減少成本。
    2.通過減少產品開發周期數量來縮短產品上市時間。
    3.快速模擬多個概念與情景，可讓您在作出最終決定之前有更多思考新設計的時間，從而優化您的設計。
    二、關于SimulationXpress仿真分析
    1.應力分析
    應力或靜態分析根據材料、夾具及載荷計算零件中的位移、應變及應力。材料在應力達到某個程度時將失效。不同材料可承受不同程度的應力。SimulationXpress 根據有限元法，使用線性靜態分析來計算應力。線性靜態分析在多種假定下計算零件中的應力。
    2.有限元方法

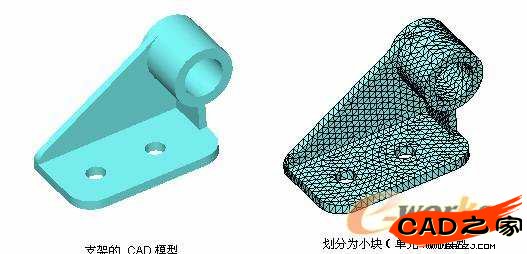

    有限元法 (FEM) 是分析工程設計的可靠數學方法。FEM 可將一個復雜的問題分解為多個簡單的問題。它將模型分為多個形狀簡單的塊，這些塊稱為元素。

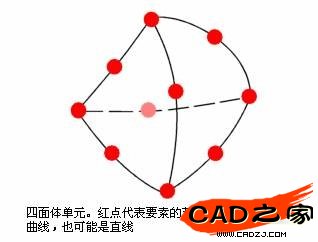

單元共享稱為節點的公共點。這些元素的性能在所有可能支持及加載的情景下都很清楚。每個節點的運動都通過 X、Y 及 Z 方向的說明來完整描述。這些就稱作自由度 (DOF)。使用 FEM 進行分析就稱作有限元素分析 (FEA)。

    SimulationXpress 生成控制每個單元的行為的方程式，其中考慮了每個單元與其它單元之間的聯系。這些方程式將位移與已知的材料屬性、夾具和載荷相關聯。
    接著，程序?qū)⒎匠探M織為一個大的聯立代數方程組。解法會求解出各個節點在 X、Y 及 Z 方向上的位移。
    程序使用這些位移計算各個方向上的應變。最后，程序使用數學表達式計算應力。
