1引言

    Solidworks是可以在Windows系統中使用的三維機械設計軟件，該軟件具有全面的實體建模功能，可快速生成完整的工程圖，特別是尺寸驅動功能，使圖紙的修改更加方便，此外還可以進行模具制造及計算機輔助工程分析。總之，Solidworks功能強大、技術創新，且易學易用。但Solidworks工程圖中尺寸公差的標注較為繁瑣，系統本身不帶有國際公差庫，不能動態實現公差查詢，而是需要設計人員人工查詢，重復勞動，這無疑給設計帶來了不便。根據項目合作公司的要求，在研發中仿效PCCAD界面，以VB為開發工具，基于ACCESS建立國標公差庫，利用Solidworks OLE應用程序開發接口API函數，實現了Solidworks中尺寸公差動態查詢模塊的開發，方便了Solidworks用戶的設計工作。

    2問題的描述

    Solidworks土程圖中尺寸標注功能非常強大，設計人員可自行選擇，讓系統自動"插人"標注方式。

    工程圖中尺寸標注可基于工程圖紙、視圖和零件特征來生成尺寸。選中工程圖紙或需要標注尺寸的視圖或零件特征，單擊插入、模型項目菜單，在出現的對話框中選中"尺寸"復選框，單擊【確定】，系統將生成草圖繪制中標注的所有尺寸。這時生成的尺寸比較凌亂，需要刪除和修改。右擊要修改的尺寸，選擇"屬性"，在出現的尺寸屬性對話框中選擇需要修改的屬性，修改相關項目.如:文字內容、顯示方式、尺寸公差等，確定后按[應用]即可。利用這3種方式標注的尺寸都與三維模型相關，即更改工程圖中的尺寸時，三維模型可相關且自動重新建模，立即實現對模型的驅動和修改。

    本次二次開發是利用Solidworks提供的接口函數擴展它的功能，其關鍵問題是，將設計手冊中的國標公差與配合表轉換成數據庫，并實現Solidworks的自動調用。

    3尺寸公差鑲嵌模塊的開發

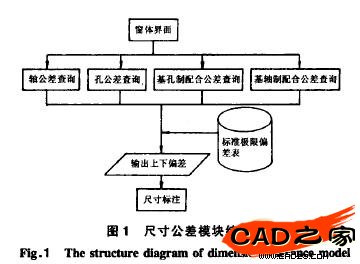

    開發公差查詢系統的結構功能圖如1所示。


    3.1公差庫的建立

    公差鑲嵌模塊采用ACCESS2000建庫，用ADO技術訪問數據庫。ADO即ActiveX Data Objects，它是Microsoft的一個最新的數據訪問技術，是DAO,RDO數據訪問接口的替代，它不依賴于對象之間的相互層次作用，比DAO和RDO都更加靈活，適用范圍更加廣泛。ADO訪問數據是通過OLE DB實現的，是連接應用程序和OLE DB的橋梁。公差鑲嵌模塊應用關系型數據結構形式將國標中的孔、軸、基孔制及基軸制配合全部國標公差轉換成了數據庫形式。為敘述方便，下面僅以孔為例詳細說明公差在數據庫中的存儲及程序?qū)?shù)據的提取和處理。其余類似處理。


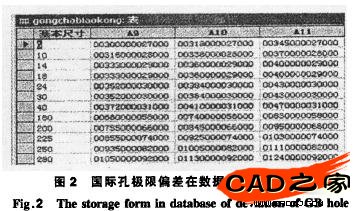

    國標(GB/T1800·3-1998)規定，孔基本偏差代號從A到ZC標號，公差共12等級。確定一個尺寸的偏差必須具備基本尺寸、偏差代號、公差等級3個條件，所以國標孔的極限偏差表是三維的。如果公差庫按三維存儲，則需要建立多個表，各表之間要依據各條件關系用主鍵建立聯系，編程時要用SQL語句聯合查詢，這將大大降低查詢速度，增大存儲空間，且相關數據被打碎存放于不同表格中，不利于以后系統管理員對數據庫的維護。為避免上述不足，易于編程，經過分析，筆者認為，將偏差代號、公差等級合二為一，圖2中上下偏差也合成在一起，從而將三維表變成二維表，存儲方式如圖2所示。

    表2中第1行數據為存儲在數據庫中的字段名稱，第1列為基本尺寸信息，其他數據為孔偏差信息，其中前7位為上偏差，后7位為下偏差，上下偏差的第1位數字為符號位。查詢結果由程序分離，經VB界面顯示，設計人員確認后，標注到Solidworks中相應尺寸上。如:查詢基本尺寸為30、公差等級為9級、基本偏差代號為A的孔，查詢結果將為00352000030000，程序公差分離后，標注到尺寸上的結果為:上偏差0.352mm，下偏差0.300mm。這里有一個問題需要注意:由于Solidwork。對傳人的數據是以m為單位的，所以程序中必須添加尺寸單位換算的功能。

    3.2應用程序開發的實現過程

    Solidworks不支持.EXE文件，但可執行.DLL文件。所以本系統通過ActiveX技術將所開發的系統作為插件插人到Solidworks中，從而可以從外部操作Solidworkss在VB環境下，建立一個ActiveX DLL工程，通過引用下拉菜單加載Solidworks API函數庫，使VB建立與Solidworks中各對象的聯系，能在VB程序中識別Solidworks各對象的類別，操作其屬性和方法。程序編完后，生成.DLL文件，然后在Solidworks環境下以Add-一Ins(*.dll )文件類型打開該文件，則在插件中會自動添加所建立的工程，這樣就可以像用Solidworks自帶插件一樣使用該插件。尺寸公差標注過程放在"標注內容"窗體上的[確定]控件的Click事件中，每次按下[確定]后，Solidworks將自動激活所選尺寸，標注公差。

    3.3標注實例

    下面以階梯軸尺寸公差的標注為例說明該系統的使用:

    首先選擇要標注公差的尺寸，單擊工程圖中菜單欄上的KNSolidworka、尺寸標注、公差查詢，或按Alt + A快捷鍵后，出現標注內容對話框，輸人基本尺寸，選擇相應公差查詢類型，單擊[CX]按鈕，公差查詢對話框出現。選擇相應標簽，單擊所需基本偏差及公差等級代號按鈕，所查結果會出現在上下偏差的文本框中，確定后返回標注內容對話框。

    再按[確定]后，被選中的尺寸上就會被標注了上下偏差。

    4基本結論

    本次尺寸公差標注的二次開發，能讓設計人員快速、準確地標注工程圖中尺寸公差.減少了設計人員的工作量和工作時間，有效提高了設計效率，且操作簡單方便。所以此二次開發有一定的應用價值。
