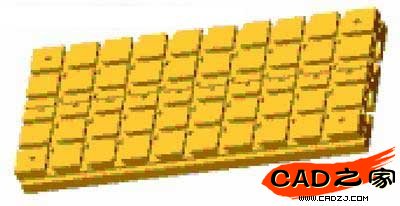

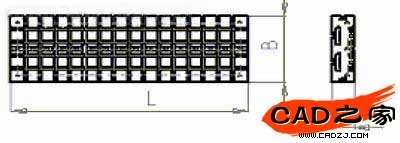

圖1 夾具元件的基本結構

    1.設計樣件：在構形過程中，必須標出各個部分的尺寸。尺寸可以是設計尺寸，也可為任意尺寸。用添加幾何關系的功能，保證側T型槽中心與基礎體的高度的中心重合。

    2.重新命名特征：在繪制三維圖形時、系統自動為一個特征命名，為了使每個特征直觀、易懂，最好為元件中的特征起一個有意義的名稱，這樣既可避免設計時元件本身各個特征間產生混淆，也利于他人調用、編輯系列零件。例如將通用名稱“基體—拉伸”該為“基礎體”

    (1)單擊“Feature Manager”設計樹中的“基體—拉伸”，彈出快捷菜單。

    (2)單擊快捷菜單中的“屬性”選項，彈出特征屬性對話框。

    (3)在對話框的“名稱”框中輸入新的名稱“基礎體”，單擊“確定”。也可非連續單擊設計樹中“基體—拉伸”使名稱框變為可編輯狀態，輸入新名稱即可。

    按此法將其他部分重要特征重新命名，比如：將“切除—拉伸1”改為“橫T型槽”；將“陣列（線性）2”改為“縱T型槽陣列”；將“陣列（線性）3”改為“M12螺紋孔陣列”；將“鏡向4”改為“側邊T型槽鏡向”等等。

    3.將元件保存為“長方形基礎板.sldprt”。

    4.顯示尺寸：在F“eather Manager”設計樹選項中右鍵單擊“注解”文件夾，選擇“顯示特征尺寸”選項；若要在模型中間同時顯示尺寸名稱和尺寸值，可單擊“工具”下拉菜單中的“選項”，在系統選項標簽下，單擊“一般”，然后選擇“顯示尺寸名稱”復選框，單擊“確定”。

    5.重新命名尺寸：更改一些尺寸的名稱，實現用尺寸的名稱來識別系列元件中各個不同的實體部分，并以此名稱作為系列零件設計表中的標題。

    改變橫T型槽陣列的數量名稱方法：用左鍵雙擊特征樹中的橫T型槽陣列，在三維實體圖中出現陣列數量和名稱，用右鍵單擊陣列數量，彈出快捷菜單，取“屬性”選項；在尺寸屬性對話框中，在名稱框中輸入一個新的名稱 “槽數”,單擊“確定”按紐。

    6.同法改變其它尺寸名稱：將“縱T型槽陣列的數量名稱”（D1）改為“槽數”；將“底面凹槽陣列的數量名稱”（D3）也改為“槽數”等等。

    7.插入新的系列零件設計表

    上述工作完成后，即可建立新的系列零件設計表。

    (1)單擊“插入”下拉菜單中的“新建系列零件設計表”，彈出新建系列零件設計表對話框。隨之，一個嵌入的Excel工作表出現在窗口中。單元格A1標示工作表為系列零件設計表，模型名稱為“長方形基礎板”，單元格A3為第一個新配置的默認名稱“第一實例”。

    (2)在第二行中，輸入想控制的參數名稱（即尺寸名稱），輸入方法為保持合適的工作表單元格為激活狀態，在圖形區域中雙擊某個尺寸，則尺寸名稱和當前參數值被寫入單元格中。繼續以這種方法增加參數時，相鄰的單元格會自動被激活，將每個參數添加到標題行中，當前數值顯示在第三行中，可以迅速地向表中增加某些類型的參數。

    (3)可改變A3單元格中的配置名稱（可以用產品名稱或型號代替，本例為Z111090）。

    (4)在Excel工作表單元格中輸入參數值，創建的系列零件設計表如圖2所示。

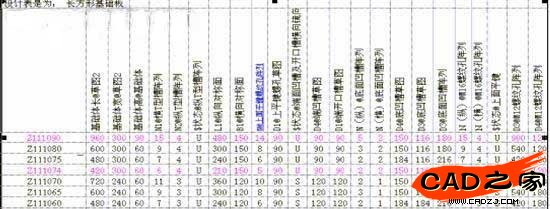

圖2 新創建的系列零件設計表
