本文探討了運用SolidWorks設計庫提高設計效率的相關內容。

　　SolidWorks是一款非常優秀、應用非常廣泛的三維機械設計自動化設計軟件，它采用了大家所熟悉的Microsoft windows圖形用戶界面。使用這套簡單易學的工具，機械設計工程師能快速地按照其設計思想繪制出草圖、嘗試運用特征與尺寸、制作模型和詳細的工程圖。現在越來越多的工程師熟悉這款設計軟件，能夠應用"TOP.DOWN"設計思路進行整體產品詳細結構設計。本文主要從一些實際應用技巧探討在SolidWorks中如何提高整體產品設計效率。

　　1充分利用好SolidWorks提供的在線資源庫

　　在一個產品設計中不可避免地要用到很多的標準件、企業常用件和外購件。一個產品在設計中自制件越多，成本相應就越高，這也是一個為什么在設計中要盡量引用一些成熟的部件和零件。下面討論SolidWorks為中國用戶推出的全新的3D content center(圖1)。如果能充分利用好這個資源，整體設計效率就會大大提高。

　　只要在這個簡單的頁面中依次選擇需要的類別找到需要的零部件，直接從網頁中拖拽到SolidWorks的裝配體界面，就可以完成相應的裝配。

　　2 SolidWorks的設計庫

　　SolidWorks的設計庫為用戶提供了存儲、查詢、調用常用設計數據和資源的空間。正確使用該功能可以提高檢索效率，減少重復勞動，提高設計效率。SolidWorks的設計庫主要用于以下幾個方面：企業標準件/常用件庫、特征庫、常用注釋庫和圖塊庫，下面來看一下它們的使用方法。

　　2.1 配置設計庫

　　在本地的計算機硬盤上創建一個"設計庫"文件夾，根據需要可以創建多個子文件夾，文件目錄結構樹可以參考圖2所示。

圖2 文件目錄結構樹

　　文件目錄創建完畢后，啟動SolidWorks軟件，點擊【工具】-【選項】命令，在"系統選項"對話框選擇文件位置，依次選擇設計庫，把創建的文件夾添加到列表里即可。參考圖3所示。

圖3 系統選項對話框

　　2.2常用零部件庫

　　可以在自己的設計庫里添加公司里常用的一些零部件，只需要把這些零部件設置好"配合參考"保存在相應文件中，當我們做裝配體需要的時候只需要從SolidWorks右側任務窗格展開設計庫找到相應零部件直接拖進來，就可以自動完成裝配關系。常用零部件庫如圖4所示。

圖4 常用零部件庫

　　在平常的設計中，總是會遇到很多不同的零部件具有相似的特征，這些零部件可能是相似的零件，也可能不是相似的零件，但他們都具有相同的特征，并且這些特征或者特征組經常被反復使用，比如軸的退刀槽、凹凸盤上的整列孔等。SolidWorks提供了特征庫的功能，在設計零件時，如果我們需要把一個特征或者特征組保存成庫特征，只需要選擇相應的特征或特征組，單擊【文件】-"另存為"命令，在"文件類型"選項選擇"Lib Feat PaIt(*.sldlprt)"格式，并保存在相應文件中，設計零件時，打開設計庫，選擇需要的庫特征，把它從特征庫內拖拽到圖形窗口中零件的相應位置，還可以根據不同的需要修改相應的參數就可以完成需要多步才能完成的特征，減少一些重復性的勞動，加快設計速度，關于如何建立特征庫的內容可以參考SolidWorks的在線幫助。

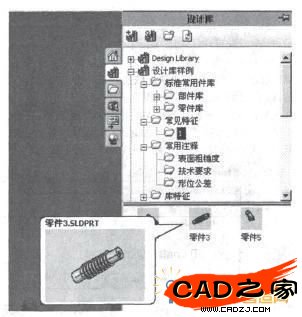

圖5 常用特征庫

　　2.4常用注釋庫

　　工程圖是一個非常繁瑣、工作量非常大的工作，SolidWorks雖然提供了強大的工程圖視圖功能，可以很方便地創建我們需要的視圖，自動的尺寸標注，但有部分的注釋經常被使用，譬如表面粗糙度、形位公差和常用技術要求等。我們可以把常用的注釋分別保存在注釋庫里(圖6)，需要的時候直接由注釋庫拖拽到指定的位置即可。

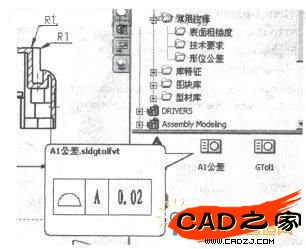

圖6 常用注釋庫

　　2.5設置圖塊庫

　　在創建工程圖時，有時候可能需要一些特定的符號和圖形，比如齒輪參數表、標題欄和特定的箭頭等，我們可以把一些SolidWorks中沒有的這些圖形做成塊，保存在圖塊庫里，使用的時候直接拖拽到制定位置，然后修改相應的參數即可。圖塊庫如圖7所示。

圖7 圖塊庫

　　3 結束語

　　通過正確的使用SolidWorks的這些設計庫，可以給工程師一個思路，拋磚引玉，建立適合自己的一個企業設計庫，促進企業的規范化和標準化，減少不必要的重復性勞動，節約設計時間，提高設計效率。
