0 引言

　　SolidWorks是基于Windows平臺的三維機械設計軟件，在國內已得到廣泛使用。該軟件具有全面的實體建模功能，可快速生成完整的工程圖，其尺寸驅動功能使圖樣的修改更加方便，此外還可以進行模具設計、工程分析以及產品數據管理等。總之，SolidWorks功能強大、技術創新，且易學、易用。為了更好地使用軟件，以VB為開發工具，利用SolidWorks OLE應用程序開發接口API函數，實現了SolidWorks中自定義屬性插件的開發，方便了SolidWorks用戶的設計工作，提高了設計效率。

　　大多數工程圖的標題欄中應該包括一些基本的設計信息，如零件名稱、零件代號、材料以及設計者等，其中零件名稱、零件代號、備注等信息還要出現在裝配圖的材料明細表中，這些內容若在工程圖中一一進行編寫和修改，其工作量大且不利于保證零件三維圖與工程圖設計信息的一致性。

　　SolidWorks是一個全相關的機械設計軟件。其三維模型文件中的設計數據，如尺寸、注釋和文件屬性等內容與工程圖相關。因此，在處理工程圖標題欄和材料明細表中的設計數據時，可以將這些內容保存在三維模型文件中，使其自動顯示在工程圖相應的位置上，當需要對工程圖中的內容進行修改時，直接修改三維模型文件中的相應數據即可實現，這樣不僅保證了設計信息的一致性，還可以提高設計效率。然而即使這樣，也十分繁瑣，如果能開發一個控件，與solidWorks軟件融為一體，則可以達到事半功倍的效果。

　　1 Active Ocx控件的開發

　　為了提高效率，以VB為開發工具，筆者開發了一個Active Ocx控件，并用SolidWorks“宏”操作來引用該控件，從而在SolidWorks中生成一個Properymanagerpage，并利用其中的控件添加自定義屬性。程序運行界面如圖1所示。

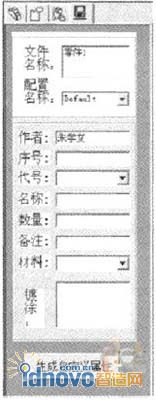

　　圖1 程序運行界面

　　該程序可實現的功能如下。

　　1)如果文件只有一個默認配置“Default”，則自定義屬性添加在文件的“自定義”欄，如果文件有兩個及以上配置，則屬性根據配置不同添加在“配置特定”欄。

　　2)添加的項目包括作者、序號和名稱等，具體如圖1所示。

　　3)選擇不同的配置名稱，則相應屬性信息顯示在對應的文本框內。

　　Active Ocx控件的開發步驟為：首先在VB中，新建工程，選擇ActiveX控件，然后“確定”，并引用SolidWorks類和SolidWorks常數類，修改工程名稱為propertymgr，并設置此項目為工程兼容，在名稱欄輸入“shuxing.ocx”，之后如圖1所示在用戶控件UserControll上添加各個控件。

　　1.1獲得SolidWorks對象

　　獲得SolidWorks對象，即獲得與SolidWorks的接口，這是SolidWorksAPI最高級別的對象，可以控制SolidWorks文件的建立、打開和關閉等操作。代碼如下：

　　1.2獲得文件名稱與配置名稱

　　SolidWorks API提供了按照配置名稱訪問自定義屬性的方法CustomInfO2(讀取自定義屬性的值)、DeleteCustomInfo2(刪除指定的自定義屬性)、AddCustomInfo3(添加自定義屬性的名稱和參數值)，這些方法都要求指定文件的配置名稱。因此為了對當前模型文件和當前配置設定自定義屬性，必須首先要獲得當前配置的名稱，利用GetConfiguration-Names()方法可以獲得當前模型文件配置的名稱，并利用GetConfigurationCount()方法獲得當前配置的數量。代碼如下：

　　1.3訪問自定義屬性

　　本程序設計根據配置不同而分別添加不同的自定義屬性。主要屬性配置方法如下。

　　1)CustomInfo：如果只有一個默認配置，將獲取當前文檔自定義欄中的自定義屬性的值。

　　其中，“序號”為自定義屬性的名稱(以下同)。

　　2)DeleteCustomInfo：如果只有一個默認配置，將刪除當前文檔自定義欄中的自定義屬性的值。

　　3)CustomInfo2：如果有兩個及以上配置，將獲取當前文檔指定配置的自定義屬性的值。

　　其中，configname為配置名稱。

　　4)DeleteCustomInfo3：如果有兩個及以上配置，刪除當前文檔指定配置的自定義屬性的值。

　　5)AddCustomInfo3：如果有兩個及以上配置，向當前文檔中指定的配置添加自定義屬性及值。

　　其中，swCustomInfoNumber為自定義屬性的類型;UserControl.Text2.Text為自定義屬性的具體值。

　　主程序代碼完成后，就可以點擊“文件→生成shuxing.ocx”，完成Active Ocx控件的開發。

　　2 在SolidWorks中運行

　　要在SolidWorks中運行上面生成的控件，需要由“宏”程序調用。利用“宏”在solidWorks界面中添加指定的應用程序后，就如同S0lidWorks調用了自身的功能一樣。

　　2.1建立“宏”程序

　　建立“宏”程序，首先建立與solidWorks的連接，并判別當前文檔是不是零件或者裝配文件，如果是，則調用shuxing.ocx;如果是工程圖文件，則顯示錯誤。

　　部分代碼如下：

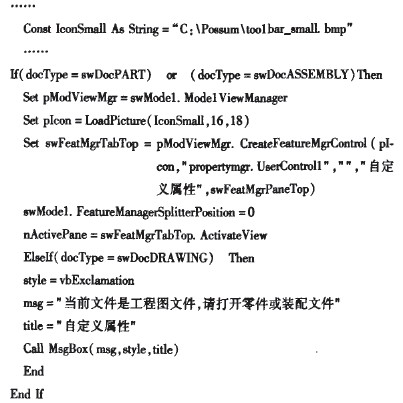

　　其中CreateFeatureMgrControl為創建特性管理器視圖方法，”propertymgr.UserControll”為對8huxing.ocx控件的調用。

　　2.2指定“宏”操作

　　在SolidWorks中可以指定宏命令的文件位置，并定制工具欄，將所執行的宏操作按鈕添加到指定的位置上。具體步驟如下。

　　點擊菜單“工具→自定義→命令→宏”，選擇“新建宏按鈕”，拖動圖標到SolidWorks任意工具欄，再按照圖2所示的設置即可。

　　圖2 指定“宏”操作

　　設置完成后，點擊設置好的圖標，就可以在SolidWorks運行該程序(運行界面見圖1)。

　　3 結語

　　筆者開發的Active Ocx控件，可以用“宏”程序調用。以特性管理器頁面的方式來顯示程序，可以使程序與SolidWorks界面結合緊湊，方便使用。
