SolidWorks的三維建模軟件

SolidWorks 公司的宗旨就是讓參與產品開發的每個人都能發揮3D 的威力。SolidWorks 公司是第一家開發出既易用，價格又適中的強大3D機械設計軟件的公司。今天，SolidWorks 軟件在實際用戶數量、客戶滿意度和銷售方面均是主流市場上排在世界第一位的3D 設計軟件。

　　完整的3D 產品設計解決方案——SolidWorks Office Premium 或SolidWorks Office Professional是安裝方便的軟件包，提供所有您需要的產品設計工具。

　　SolidWorks Office Premium
　　提供了 SolidWorks Office Professional 附帶的所有設計工具，而且還提供了強大的設計驗證和管路系統設計軟件。

　　SolidWorks Office Professional
　　包括三維機械設計的所有的功能(SolidWorks三維建模軟件)、數據管理軟件PDMWorks Client、以及用于設計交流的常用工具：eDrawings專業版(基于e-mail的設計交流工具), 3D Instant Website (即時網頁發布工具), PhotoWorks(高級渲染), SolidWorks Animator(動畫工具)；設計效率提高工具：SolidWorks Toolbox(三維標準零件庫), SolidWorks Utilities(特征比較模塊), FeatureWorks(特征識別)。

SolidWorks三維建模軟件

　　功能強大、易學易用和技術創新是SolidWorks的三大特點，使得SolidWorks成為領先的、主流的三維CAD解決方案。SolidWorks能夠提供不同的設計方案、減少設計過程中的錯誤以及提高產品質量。SolidWorks不僅提供如此強大的功能，同時對每個工程師和設計者來說，操作簡單方便、易學易用。

　　如果您熟悉微軟的Windows系統，那您基本上就可以用SolidWorks來設計了。SolidWorks獨有的拖拽功能使您能在比較短的時間內完成大型裝配設計。SolidWorks資源管理器是同Windows資源管理器一樣的CAD文件管理器，用它可以方便地管理CAD文件。使用SolidWorks，您能在比較短的時間內完成更多的工作，能夠更快地將高質量的產品投放市場。

　　在目前市場上所見到的三維CAD解決方案中，設計過程最簡便、最方便的莫過于SolidWorks了。就象美國著名咨詢公司Daratech所評論的那樣：“在基于Windows平臺的三維CAD軟件中，SolidWorks是最著名的品牌，是市場快速增長的領導者。”

　　無與倫比的設計功能和易學易用的操作（包括Windows風格的拖/放、點/擊、剪切/粘帖），使用SolidWorks，整個產品設計是可百分之百編輯的，零件設計、裝配設計和工程圖之間的是全相關的。

動感的界面,視覺的享受

SolidWorks提供了一整套完整的動態界面和鼠標拖動控制。“全動感的”的用戶界面減少設計步驟，減少了多余的對話框，從而避免了界面的零亂。
嶄新的屬性管理員用來高效地管理整個設計過程和步驟。屬性管理員包含所有的設計數據和參數，而且操作方便、界面直觀。
用SolidWorks資源管理器可以方便地管理CAD文件。SolidWorks資源管理器是唯一一個同Windows資源管理器類似的CAD文件管理器。
獨有的任務板管理器。它將特征庫、標準件庫、網上三維零部件（行業標準件）、PDMWorks以及資源管理器整合在一起，為用戶提供方便快捷的設計資源。它能讓用戶高效地進行特征、零部件及文檔的查詢，并通過拖放操作方便地進行設計的重復利用。
SolidWorks提供的AutoCAD模擬器，使得AutoCAD用戶可以保持原有的作圖習慣，順利地從二維設計轉向三維實體設計。
產品設計信息的共享和協同設計

SolidWorks提供了技術先進的工具，幫助您跨越交流的障礙。協同設計版本使得用其他CAD軟件，甚至根本不用CAD軟件的用戶進行方便地交流。
通過eDrawings方便地共享CAD文件。eDrawings是世界上第一個靠e-mail實現的交流工具，能夠在產品開發過程中，對三維和二維的數據進行評估。用戶無需購買eDrawings，就可以對用戶的方案進行評估。
直接將產品發布到互聯網上。通過3D Instant Website插件，這一技術創新工具，用戶可以瞬間創建并發布一個即時網站，用戶可以在異地共享三維設計模型。用戶可以對三維設計進行瀏覽、旋轉、縮放和漫游。在創建網站時可以選擇現成的模板，并讓SolidWorks的服務器托管。
SolidWorks還支持局域網多用戶環境，一個零件可由多個用戶同時打開，并通過對內存讀寫權限的控制和更改通知機制，真正實現多用戶實時協同設計從而最大限度發揮設計的威力。
零件建模

SolidWorks提供了無與倫比的、基于特征的實體建模功能。通過拉伸、旋轉、薄壁特征、高級抽殼、特征陣列以及打孔等操作來實現產品的設計。
通過對特征和草圖的動態修改，用拖拽的方式實現實時的設計修改。
三維草圖功能為掃描、放樣生成三維草圖路徑，或?yàn)楣艿馈㈦娎|、線和管線生成路徑。
加快特征樹回退、提高特征編輯性能，快速建模的菜單結構大大提高建模速度。
零件建模時提供自動尺寸標注、草圖共享、草圖著色、套合樣條曲線、可擴展的設計、分離的實體設計、輪廓與區域、本地化的操作、布爾運算、特征范圍、插入零件。

曲面建模

　　利用共享的布局草圖和多樣的多體結構，SolidWorks為用戶設計過程中提供了最大的靈活性。SolidWorks目前是世界上唯一一家能夠在特征層面上對多體結構進行控制的軟件。利用引導線、填充孔和拖動控標（以便于控制相切），可以使用放樣和掃描生成復雜的曲面。可以方便地對曲面進行剪裁、擴展、嵌縫，還可將曲面縫合到一起。可以縮放和排列曲面。可以轉換、旋轉、復制和鏡向曲面以便于執行操作。同時，SolidWorks提供了按比例縮放曲面、陣列曲面、解除剪裁曲面、改良曲面填充、偏差分析等功能。

　　為了滿足越來越多的消費產品曲面設計的需求，SolidWorks在曲面建模方面增加了許多新功能，其中新增的變形特征功能能夠使模型做到點到點或曲線到曲線的變形。



鈑金設計
　　SolidWorks提供了頂尖的、全相關的鈑金設計能力。

可以直接使用各種類型的法蘭、薄片等特征，正交切除、角處理以及邊線切口等鈑金操作變得非常容易。
可以直接按比例放樣折彎、圓錐折彎、復雜的平板型式的處理。

有限元分析

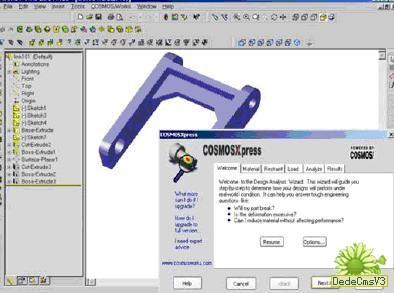

　　 SolidWorks是世界上第一家將結構分析的功能嵌在CAD環境中的軟件公司。COSMOSXpress模塊使得使用SolidWorks軟件的設計和工程隊伍可以直接對設計的零件進行有限元分析，對產品的性能進行評估，而不必花大量的時間和金錢制造昂貴的樣機。


注塑分析

向?qū)降乃芰显O(shè)計分析確認工具
為塑料零件和注塑模設計師提供的有力工具
對薄壁塑料零件的注塑流體分析以幫助：
– 最小化零件的壁厚
– 選出最好的注塑點
– 優化塑料零件設計的可加工性

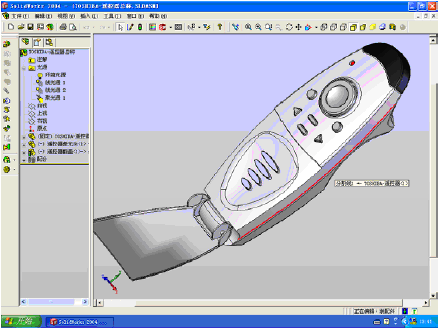

消費產品設計工具

變形特征：使用可輕松處理曲面的增強工具可以加快消費產品的設計速度。自動創建常用的塑料零件設計單元，例如裝配凸臺和彈簧扣。使用Adobe®; Illustrator®;文件的導入功能更快地將設計理念轉變成詳細的設計。
壓凹特征：用一個零件的表面外形由另一個零件進行擠壓后得到，與沖壓成型類似。這樣給用戶提供另一個方法來進行零件復雜表面外形的構建。
柔變特征：對SolidWorks中的任何實體模型進行靈活的變形處理，對實體模型可進行任意的扭曲、彎曲、拉伸、拔錐等多種變形，以適消費品行業苛刻產品外形要求。

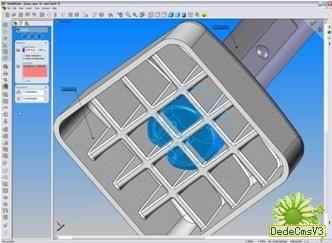

模具設計工具

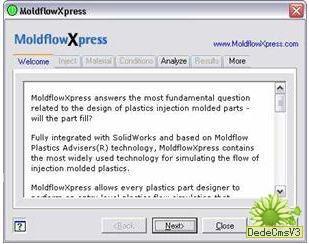

　　使用內置模具設計工具，可以自動創建核芯和型腔。MoldflowXpress是一個基于向?qū)У脑O(shè)計驗證工具，使用它可以快速、方便地對塑料注模零部件的可制造性進行測試。
　　在整個模具生成過程中，用一系列工具加以控制。SolidWorks模具設計過程主要包括生成以下部分：

分型線的自動生成
分型面的自動生成
關閉曲面的自動生成
型芯-型腔的自動生成

焊件設計工具

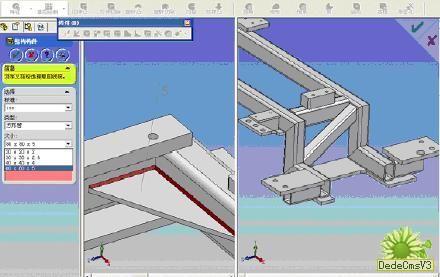

　　在單個零件文檔中設計結構焊件和平板焊件。焊件工具主要包括：

頂端蓋
圓角焊縫
角撐板
結構構件庫
剪裁和延伸結構構件
焊件切割

裝配設計

裝配設計從細節上幫助用戶提高效率。組合的配合參考、零部件陣列、另存為零件、配合修復工具、替換零件、調色板裝配體、物理仿真、提供物理動力學等的軟件功能。
創建新的零部件時，可直接參照其他零部件并保持關系。設計具有成千上萬個零件的大型裝配體時可獲得無可比擬的性能。可將零部件和特征拖放到適當?shù)奈恢谩?
利用鏡向零部件可以更快速地完成設計，因?yàn)槟梢曰诂F(xiàn)有的對稱設計創建新的零部件和裝配體。
使用自動捕捉SmartMates 功能可以加快裝配體的設計速度，使用獨特的MateDiagnostics 功能可以輕松找出沖突的嚙合關系，還可以輕松修復實體。 利用獨特的物理模擬功能，可以模擬真實的動作和實體間的機械交互。
使用智能零件技術可以簡化重復的任務，這種技術是一種使裝配體任務（例如選擇并將標準螺栓插入孔中，以及按正確的順序添加墊圈和螺母）自動進行的創新。
輕松進行裝配體爆炸視圖的生存與編輯，動畫爆炸和動畫解除爆炸可真實模擬裝配的裝配和拆卸過程，以正確指導生產。高級配合更能準確地對運動機構的描述，包括齒輪配合，凸輪配合，和極限配合。
輕化子裝配體：將子裝配體以輕化模式打開，可以減少打開和處理大型裝配體所需的時間。
工程圖

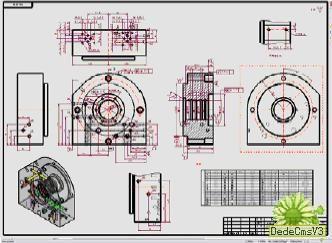

　　SolidWorks可以不必繪制任何直線或圓弧即可得到可用于生產的詳細工程圖。得到的工程圖完全關聯工程視圖和物料清單在您每次修改零部件或裝配體設計時會自動更新。

SolidWorks提供了生成完整的、車間認可的詳細工程圖的工具。工程圖是全相關的，當您修改圖紙時，三維模型、各個視圖、裝配體都會自動更新。
從三維模型中自動產生工程圖，包括視圖、尺寸和標注。
增強了的詳圖操作和剖視圖，包括生成剖中剖視圖、部件的圖層支持、熟悉的二維草圖功能、以及詳圖中的屬性管理員。
使用RapidDraft技術，可以將工程圖與三維零件和裝配體脫離，進行單獨操作，以加快工程圖的操作，但保持與三維零件和裝配體的全相關。
用交替位置顯示視圖能夠方便地顯示零部件的不同的位置，以便了解運動的順序。交替位置顯示視圖是專門為具有運動關系的裝配體而設計的獨特的工程圖功能。
自動的中心標記、自動的中心線、孔的插圖編號、工程圖的視圖模板、快速生成草圖等功能為您提供方便。
自動生成零件序號：執行單個操作，便可為一個或多個工程視圖中的每個零部件添加零件序號。您可以控制零件序號的方向和對齊方式。
孔表：孔表測量所選孔距指定原點的位置。選擇一個包含孔表中所有孔的面。
材料明細表：生成材料明細表（BOM）,在這一個表格中列出零件或裝配體的每個配置的數量。新的BOM表更精確地保留了您的自定義格式（表格分割、單元格內字換行等）。
輕化工程圖：以輕化模式生成工程圖，并保留各個建模特征數據以備標注使用，快速提高大裝配工程圖的生成。SolidWorks軟件無需裝入所有模型數據，便可生成所有類。
