關于折彎

　　折彎將鈑金件壁成形為斜形或筒形。草繪折彎線，并用方向箭頭或草繪視圖確定折彎的方向。折彎線是計算展開長度和創建折彎幾何的參照點。

　　在設計過程中，只要壁特征存在，可隨時添加折彎。可跨多個成形特征添加折彎，但不能在多個特征與另一個折彎交叉處添加這些特征。根據折彎在鈑金件設計中的放置位置，您可能需要添加折彎止裂槽。

　　有兩種主要折彎類型：

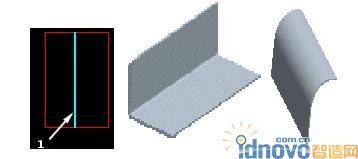

　　角度 (Angle) - 折彎特定半徑和角度。方向箭頭決定折彎位置。角度折彎在折彎線的一側形成，或者在兩側對等地形成。

　　滾動 (Roll) - 折彎特定半徑和角度，由半徑和要折彎的平整材料的數量共同決定。草繪視圖影響著折彎位置。滾動折彎在查看草繪的方向形成。

　　如果要螺旋滾動材料，要知道材料長度。如果材料通過自身折彎，滾動折彎將失敗。

　　每個角度或滾動折彎有三個折彎選項可用：

　　規則折彎帶有過渡的折彎平面折彎

　　創建沒有過渡曲面的標準折彎。 在折彎和要保持平整的區域之間變形曲面。 圍繞軸(該軸垂直于驅動曲面和草繪平面)創建折彎。

　　注意：

　　不能用“鏡像”(mirror) 選項復制折彎。

　　通常可展平零半徑折彎，但不能展平有斜切口穿過的折彎。

　　增加慣性矩可提高折彎的壁剛度。

　　用“展開長度”(DEV LENGTH) 菜單，可修改折彎區域的展開長度。修改展開長度會影響展平幾何和折彎回去特征。

　　更改展開長度

　　缺省情況下，將根據“零件折彎表”或“特征折彎表”中定義的 Y 因子和 K 因子值計算展開長度。

　　在“模型樹”中選取您想修改其展開長度的特征并右鍵單擊。出現快捷菜單。

　　單擊“編輯”(Edit)。尺寸顯示在圖形窗口中。

　　雙擊展開長度，“展開長度”(DEV LENGTH) 菜單出現。

　　單擊“輸入值”(Enter Value) 來修改展開長度。系統提示您指定新的展開長度。

　　或者

　　單擊“返回到被驅動”(Rtrn to Driven) 以通過折彎表或 Y 因子驅動尺寸，指定新的展開長度并單擊。

　　再生該模型。新值會覆蓋缺省展開長度。

　　修改展開長度會影響展平幾何和折彎回去特征。

　　注意：

　　如果更改半徑，展開長度也會隨之改變，除非明確地覆蓋該展開長度。

　　如果更改展開長度，折彎半徑不會受到影響而失去與展開長度的相關性。

　　如果使用“輸入值”(Enter Value) 更改展開長度，然后更改折彎半徑，則模型再生后展開長度不會改變。

　　關于折彎半徑

　　折彎半徑決定折彎角度。被沿半徑的軸形成折彎。可用以下方式標注折彎尺寸：

　　指定曲面折彎的內側折彎的外側

　　(偏移側或驅動側) ((內側半徑 (Inside Rad))鈑金件的尺寸通常標注到內側半徑。 (外側半徑 (Outside Rad))

　　確保將材料厚度添加到所需的半徑。如果在添加拉伸壁時創建了折彎，可加粗草繪截面并重新標注到折彎內側。對于拉伸壁或掃描壁，可指定“無半徑”并手工草繪截面半徑。

　　零半徑折彎

　　可對折彎半徑輸入零。生成的幾何在折彎被標注到的那一側上顯示銳邊。如果要顯示幾何半徑，則輸入一個很小的值 (0.0001)。對于鈑金件厚度，這不應成問題。

　　通常可以展平零半徑折彎。要展平鈑金件，應確保該折彎有一個小半徑。不能展平有斜切口穿過的折彎。

　　零折彎半徑(外側半徑)零折彎半徑(內側半徑)

　　關于折彎止裂槽

　　折彎止裂槽有助于控制鈑金件材料行為，并防止發生不希望的變形。

　　例如，由于材料拉伸，未止裂的折彎可能不會表示出準確的、您所需要的實際模型。添加適當的折彎止裂槽，如縫止裂槽，鈑金件折彎就會符合您的設計意圖，并可創建一個精確的平整模型。

　　草繪并再生折彎后，出現“止裂槽”(RELIEF) 菜單，其中有以下止裂槽選項：

　　無止裂槽 (No Relief) - 創建沒有任何止裂槽的折彎。

　　伸展止裂槽 (StrtchRelief) - 拉伸材料，以便在折彎與現有固定材料邊的相交處提供止裂槽。

　　縫止裂槽 (RipRelief) - 在每個折彎端點處切割材料。切口是垂直于折彎線形成的。

　　矩形止裂槽 (RectRelief) - 在每個折彎端點添加一個矩形止裂槽。

　　長圓形止裂槽 (ObrndRelief) - 在每個折彎端點添加一個長圓形止裂槽。

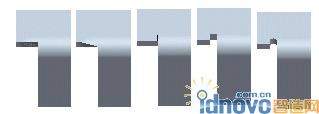

　　無止裂槽伸展止裂槽縫止裂槽矩形止裂槽長圓形止裂槽

　　可單獨指定折彎止裂槽，也可用 SMT_DFLT_BEND_REL_TYPE 缺省設置自動折彎止裂槽。

　　關于折彎線

　　折彎線確定鈑金零件中折彎幾何的位置和形狀。草繪折彎線，并用方向箭頭或草繪視圖確定折彎的方向。

　　注意：插入折彎線之前選取兩個參照。

　　折彎線是計算展開長度和創建折彎幾何的參照點。折彎幾何由折彎線位置、折彎角度和固定幾何確定。

　　折彎線草繪

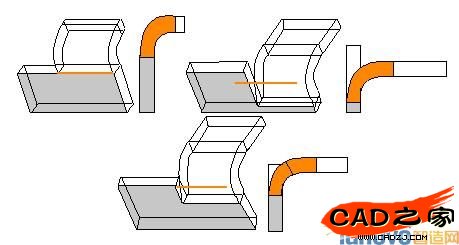

折彎一折彎二折彎三

　　1 折彎線

　　2 固定幾何

　　可以調整折彎線以使生成的折彎幾何與鈑金件的側面共面。確保任何添加的折彎止裂槽均未超出折彎的展開長度。

　　非共面曲面共面曲面

　　BLA = L - (R + T)

　　其中：

　　BLA = 折彎線調整

　　L = 折彎的展開長度(決定于折彎表或公式)

　　R = 折彎的內側半徑

　　T = 鈑金件的厚度

　　RL = 止裂槽長度(= 縫止裂槽內的縮減長度)

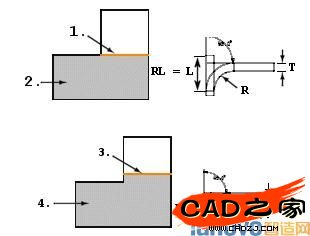

　　1 原始折彎線

　　2 固定幾何與折彎側

　　3 調整后的折彎線

　　4 固定幾何與折彎側

　　關于折彎線注釋

　　折彎線注釋描述有關折彎類型、折彎方向和折彎角度的基本信息。在設計中，會為每個折彎自動創建折彎線注釋。因為注釋是參數化的，并與折彎對齊，因此您可很容易地提供繪圖尺寸和折彎注釋，制造商從而可對其折彎機械編程、定位沖孔位置和創建尺寸檢查文檔。

　　示例：折彎線注釋

　　可將折彎線注釋添加到繪圖，而且折彎線注釋還出現在所創建的任何平整狀態實例中。

　　可定制在設計中使用的顯示順序和折彎線注釋符號。可通過設置 smt_bend_notes_order 配置選項改變注釋元素的順序。通過修改符號源文件，可定制缺省的折彎線注釋符號，或創建自己的符號。

　　下表定義了每個折彎線注釋元素：

　　折彎線注釋元素說明缺省符號

　　折彎類型

　　印貼內側折彎半徑等于或小于十倍的鈑金件厚度。

　　(內側折彎半徑 =< 厚度 * 10)

　　滾動 內側折彎半徑大于十倍的鈑金件厚度。

　　(內側折彎半徑 > 厚度 * 10)

　　折彎方向

　　向上“內側半徑”在鈑金件的驅動曲面上。

　　向下“內側半徑”在鈑金件的偏移曲面上。

　　折彎角度

　　Pro/E 測量折彎的內側角度。折彎角度根據在 ang_units 配置選項中設置的格式來顯示。

　　45°

　　為了顯示折彎線注釋，在活動零件設計中的最后特征必須為“平整形態”特征，并且必須符合以下條件：

　　必須啟用“折彎注釋”(Bend Notes)(“視圖”(View)>“鈑金件注釋”(SheetMetal Notes)>“折彎注釋”(Bend Notes))。

　　必須啟用“3D 注釋”(3D Notes) (“實用工具”(Utilities)>“環境”(Environment))。

　　必須選中“注釋”(Notes)，以便在模型樹中顯示(“設置”(Settings)>“樹過濾器”(Tree Filters))。

　　smt_bend_notes_dflt_display(配置選項)設置為 yes。注意：折彎線注釋的缺省值為 yes。要想看不到折彎線注釋，需要將配置選項設置為 no。

　　定制折彎線注釋

　　可定制在折彎線注釋中使用的每個符號(成形的、滾動的、向上和向下)。

　　備份以下文件，該備份用于恢復原始文件：

　　<載入點>/text/usascii/special.src

　　<載入點>/<加工類型>/text/usascii/special.fnt

　　用適當的文件編輯器打開 <載入點>/text/usascii/special.src，并進行必要的更改。修改文件時，切記 "m" 代表移動，"d" 代表繪制，而數字則是 x 和 y 坐標：

　　要修改“滾動折彎”文本符號，請更改這些行后面的部分：

　　# Upside-down U rolled bend

　　"code 128 80"

　　要修改“成形折彎”文本符號，請更改這些行后面的部分：

　　# Formed bend

　　"code 131 83"

　　要修改表示向下折彎的“下箭頭”，請修改這些行后面的說明：

　　# Down arrow

　　"code 129 81"

　　要修改表示向上折彎的“上箭頭”，請修改這些行后面的指示：

　　# Up arrow

　　"code 130 82"

　　完成修改后，用以下命令編譯字體：

　　<載入點>/<加工類型>/obj/compile_font

　　<載入點>/text/usascii/special.src

　　<載入點>/<加工類型>/text/usascii/special.fnt

　　注意：

　　可將 .fnt 文件復制到同一加工類型的其它加工的<載入點>/<加工類型>/text/usascii/special.fnt。

　　可在不同類型的加工之間復制 .src 文件，并在新的加工類型上重新編譯它。

　　關于規則折彎

　　規則折彎圍繞中性折彎軸將鈑金件壁成形為斜形或筒形。草繪折彎線，并用方向箭頭或草繪視圖確定折彎的位置。規則折彎是最常使用的折彎。其沒有過渡曲面。

　　可使用兩種規則折彎類型：

　　角度 (Angle) - 折彎特定半徑和角度。

　　滾動 (Roll) - 折彎特定半徑，但是角度由半徑和要折彎的平整材料的數量共同決定。

　　折彎線草繪規則折彎(角度)規則折彎(滾動)

　　1 折彎線

　　創建規則折彎

　　單擊或單擊“插入”(Insert)>“折彎操作”(Bend Operation)>“折彎”(Bend)。出現“選項”(OPTIONS) 菜單。

　　定義要創建的折彎類型：

　　角度 (Angle) -(缺省)創建具有指定半徑和角度的折彎

　　滾動 (Roll) - 創建具有指定半徑和角度的折彎，角度由半徑和要折彎的平整材料的數量共同決定。

　　在“折彎選項”(BEND OPT) 菜單中，單擊“規則”(Regular)。單擊“完成”(Done)。

　　選擇要使用的折彎表并單擊“完成返回”(DoneReturn)：

　　零件折彎表 (Part Bend Tbl) - 參照與整個零件相關的折彎表以確定展開長度。

　　特征折彎表 (Feat Bend Tbl) - 參照單個特征的獨立折彎表以確定展開長度。

　　定義半徑側并單擊“完成返回”(DoneReturn)：

　　內側半徑 (Inside Rad) - 從零件的內側曲面測量半徑。

　　外側半徑 (Outside Rad) - 從零件的外側曲面測量半徑。

　　選取要折彎的曲面。參照并草繪折彎線。折彎線必須是直線且只能為一個圖元。必須將線端點與鈑金件的外側邊對齊。草繪完成后，單擊草繪器工具欄中的。出現“折彎側”(BEND SIDE) 菜單。

　　定義要創建折彎的折彎線側：

　　反向 (Flip) - 改變折彎創建的方向。

　　確定 (Okay) - 接受選取的方向。

　　兩者都 (Both) - 在折彎線兩側創建折彎。

　　定義生成折彎的方向：確定 (Okay) 或反向 (Flip) - 改變方向。

　　定義要使用的折彎止裂槽類型：

　　無止裂槽 (No Relief) - 不控制折彎行為。

　　使用止裂槽 (w/ Relief) - 在每個連接點處控制折彎行為：

　　無止裂槽 (No Relief) - 保持現有材料形狀。

　　伸展止裂槽 (StrtchRelief) - 拉伸現有材料。

　　扯裂止裂槽 (Rip Relief) - 扯裂現有材料。

　　矩形止裂槽 (RectRelief) - 添加矩形止裂槽。

　　長圓形止裂槽 (ObrndRelief) - 添加長圓形止裂槽。

　　定義止裂槽寬度：

　　厚度 (Thickness) - 使用與鈑金件壁厚相等的缺省半徑。

　　厚度 * 2 (Thickness * 2) - 使用等于鈑金件壁厚兩倍的缺省半徑。

　　輸入值 (Enter Value) - 使用在“輸入尺寸值”(Enter dimension value) 框中鍵入的絕對值。

　　自表 (From Table) - 從列表中選取合適的半徑值。在指定給零件的折彎表中定義半徑值。如折彎表未指定給零件，則“自表”(From Table) 命令不可用。

　　鍵入折彎止裂槽的角度并單擊。

　　如需要，對每個加亮的端面重復步驟 9、10 和 11。

　　選取一個標準折彎角度值或單擊“輸入值”(Enter Value)，并鍵入精確值(用度表示)。

　　定義折彎半徑：

　　厚度 (Thickness) - 使用與鈑金件壁厚相等的缺省半徑。

　　厚度 * 2 (Thickness * 2) - 使用等于鈑金件壁厚兩倍的缺省半徑。

　　輸入值 (Enter Value) - 使用在“輸入尺寸值”(Enter dimension value) 框中鍵入的絕對值。

　　在“折彎選項”(BEND Options) 對話框中，單擊“確定”(OK)。折彎即創建。

　　關于平面折彎

　　平面折彎將強制鈑金件壁圍繞曲面和草繪平面的法向(垂直)軸。您可以草繪折彎線并使用方向箭頭圍繞軸來形成平面折彎。當此類型的折彎未在工廠車間使用時，它有助于用戶實現全部設計意圖。

　　可使用兩種類型的平面折彎：

　　角度 (Angle) - 折彎特定半徑和角度。

　　滾動 (Roll) - 折彎特定半徑，但是角度由半徑和要折彎的平整材料的數量共同決定。

　　平面折彎草繪平面折彎(角度)平面折彎(滾動)

　　注意：平面折彎的中性點是根據當前的 Y 因子來放置的。折彎表不適用。

　　創建平面折彎

　　單擊或單擊“插入”(Insert)>“折彎操作”(Bend Operation)>“折彎”(Bend)。出現“選項”(OPTIONS) 菜單。

　　定義要創建的折彎類型：

　　角度 (Angle) -(缺省)創建具有指定半徑和角度的折彎

　　滾動 (Roll) - 創建具有指定半徑和角度的折彎，角度由半徑和要折彎的平整材料的數量共同決定。

　　在“折彎選項”(BEND OPT) 菜單中，單擊“平面”(Planar)。單擊“完成”(Done)。

　　選擇要使用的折彎表并單擊“完成返回”(DoneReturn)：

　　零件折彎表 (Part Bend Tbl) - 參照與整個零件相關的折彎表。

　　特征折彎表 (Feat Bend Tbl) - 參照單個特征的獨立折彎表。

　　選取要折彎的曲面。參照并草繪折彎線。草繪完成后，單擊草繪器工具欄中的。出現“折彎側”(BEND SIDE) 菜單。

　　定義要創建折彎的折彎線側：

　　反向 (Flip) - 改變折彎創建的方向。

　　確定 (Okay) - 接受選取的方向。

　　兩者都 (Both) - 在折彎線兩側創建折彎。

　　定義要保持固定的面積：確定 (Okay) 或反向 (Flip) - 改變方向。

　　選取一個標準折彎角度值或選取“輸入值”(Enter Value)，并輸入精確值(用度表示)。

　　定義半徑：

　　厚度 (Thickness) - 使用與鈑金件壁厚相等的缺省半徑。

　　厚度 * 2 (Thickness * 2) - 使用等于鈑金件壁厚兩倍的缺省半徑。

　　輸入值 (Enter Value) - 使用在“輸入尺寸值”(Enter dimension value) 框中鍵入的絕對值。

　　定義要創建折彎的折彎軸側：正向 (Okay) 或反向 (Flip) - 改變方向。

　　在“折彎選項”(BEND Options) 對話框中，單擊“確定”(OK)。折彎即創建。

　　關于帶有過渡的折彎

　　帶有過渡的折彎在鈑金件平面離開另一個平整部分或具有不同折彎條件時形成一個截面。草繪多個截面：第一個截面包含折彎線，然后一個或多個截面保持不同的平整或折彎。平整/折彎不同的截面是轉接區。

　　可以為每個帶有過渡的折彎創建一個或多個轉接區。每個轉接區草繪必須由兩條線組成。一條線要與折彎區相鄰。首先草繪此線。第二條線必須完成轉接區。

　　有兩種類型的帶有轉接的折彎可用：

　　角度 (Angle) - 折彎特定半徑和角度。

　　滾動 (Roll) - 折彎指定的半徑，但是角度由半徑和要折彎的平整材料的數量共同決定。

　　下例顯示帶有過渡的折彎草繪和生成的滾動折彎：

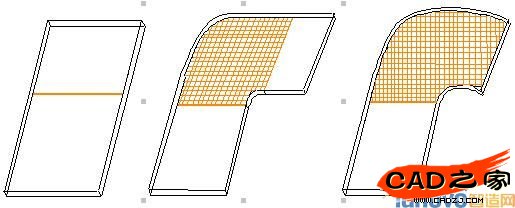

　　帶有過渡的折彎草繪帶有過渡的折彎(滾動)

　　1 折彎線

　　2、轉接區草繪

　　注意：

　　帶有過渡的折彎不接受折彎止裂槽。

　　如果設計要求在轉接區有切口，則在生成帶有過渡的折彎前創建切口，或通過展平折彎，生成切口，然后使用折彎回去特征。

　　創建帶有過渡的折彎

　　單擊或單擊“插入”(Insert)>“折彎操作”(Bend Operation)>“折彎”(Bend)。出現“選項”(OPTIONS) 菜單。

　　定義要創建的折彎類型：

　　角度 (Angle) -(缺省)創建具有指定半徑和角度的折彎

　　滾動 (Roll) - 創建具有指定半徑和角度的折彎，角度由半徑和要折彎的平整材料的數量共同決定。

　　在“折彎選項”(BEND OPT) 菜單中，單擊“帶有過渡”(w/Transition)。單擊“完成”(Done)。

　　選擇要使用的折彎表并單擊“完成返回”(DoneReturn)：

　　零件折彎表 (Part Bend Tbl) - 參照與整個零件相關的折彎表。

　　特征折彎表 (Feat Bend Tbl) - 參照單個特征的獨立折彎表。

　　定義半徑側并單擊“完成返回”(DoneReturn)：

　　內側半徑 (Inside Rad) - 從零件的內側曲面測量半徑。

　　外側半徑 (Outside Rad) - 從零件的外側曲面測量半徑。

　　選取要折彎的曲面。參照并草繪折彎線。草繪完成后，單擊草繪器工具欄中的。“折彎側”(BEND SIDE) 菜單打開。

　　定義要創建折彎的折彎線側：

　　反向 (Flip) - 改變折彎創建的方向。

　　確定 (Okay) - 接受選取的方向。

　　兩者都 (Both) - 在折彎線兩側創建折彎。

　　定義生成折彎的方向：確定 (Okay) 或反向 (Flip) - 改變方向。

　　定義過渡區域參照。先前的線“變灰”。

　　草繪過渡區域。草繪的第一線規定要保留折彎的一側。

　　如果要定義其它過渡區域，鍵入 Yes。否則，鍵入 NO。

　　選取一個標準折彎角度值或選取“輸入值”以輸入精確值(用度表示)。

　　定義半徑：

　　厚度 (Thickness) - 使用與鈑金件壁厚相等的缺省半徑。

　　厚度 * 2 (Thickness * 2) - 使用等于鈑金件壁厚兩倍的缺省半徑。

　　輸入值 (Enter Value) - 使用在“輸入尺寸值”(Enter dimension value) 框中鍵入的絕對值。

　　在“折彎選項”(BEND Options) 對話框中，單擊“確定”(OK)。折彎即創建。
