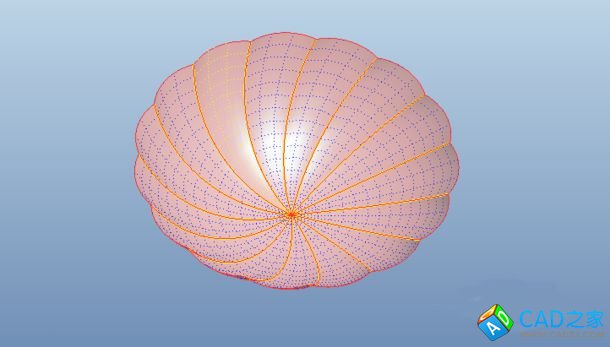

方法：

1.新建零件。

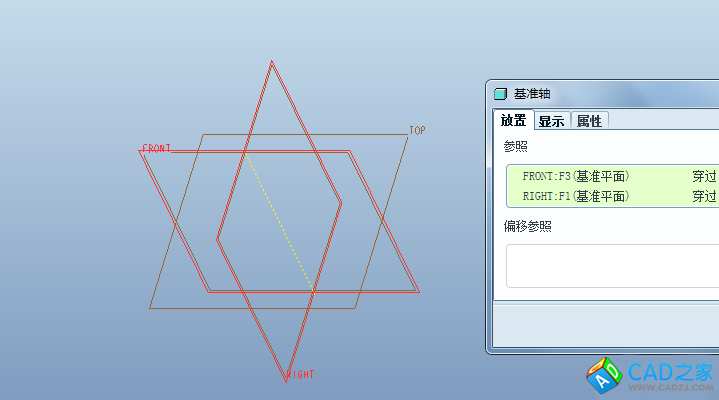

2.創建基準軸，如下圖。

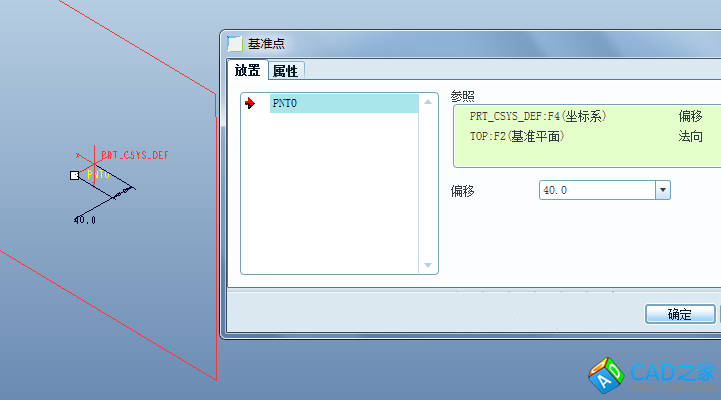

3.創建基準點。

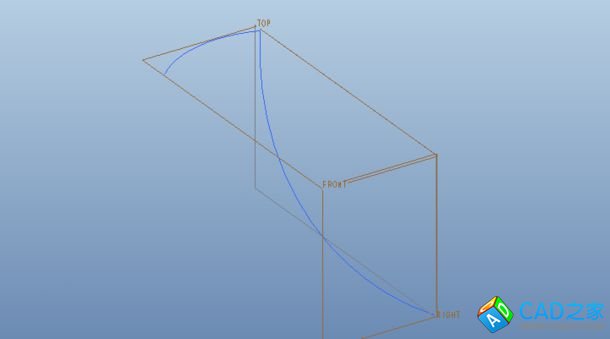

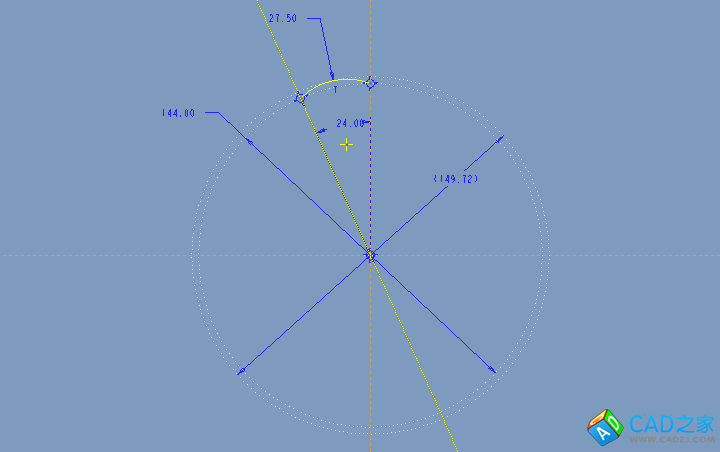

4.在TOP平面繪制如下的草繪。

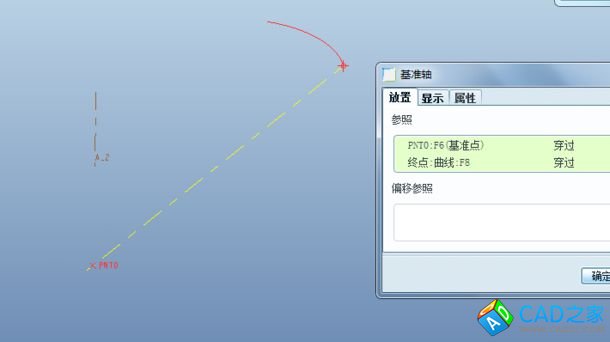

5.創建基準點軸和基準平面。過第3步的基準點和上一個草繪的一端，創建一個基準軸。



創建基準平面，該基準平面是RIGHT平面繞上一步的基準軸旋轉40得到的。



6.在上一步的基準平面上繪制如下的草繪。



完成。

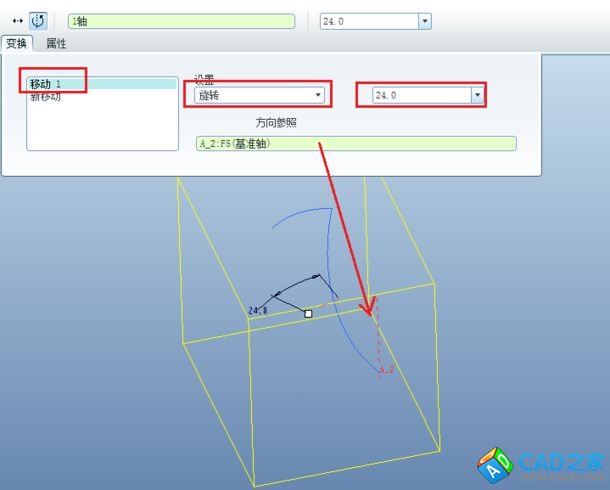

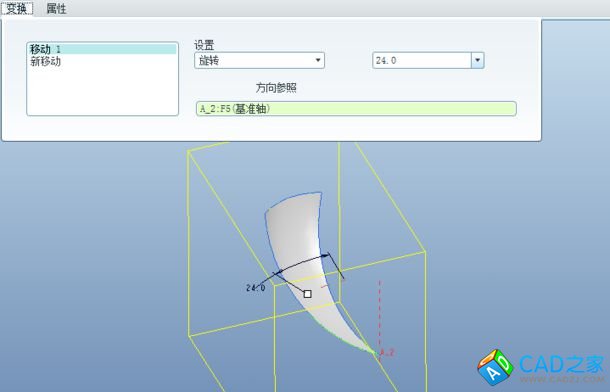

7.點擊右上角的過濾器選擇幾何，再選擇上一步的曲線，點擊【復制】，最后點擊選擇性粘貼，按照下圖進行設置，將曲線，繞第2步的基準軸旋轉24°.

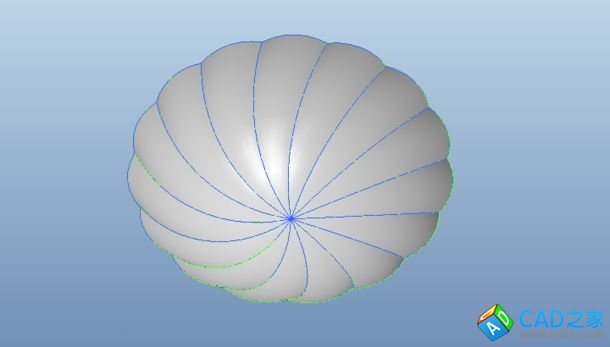

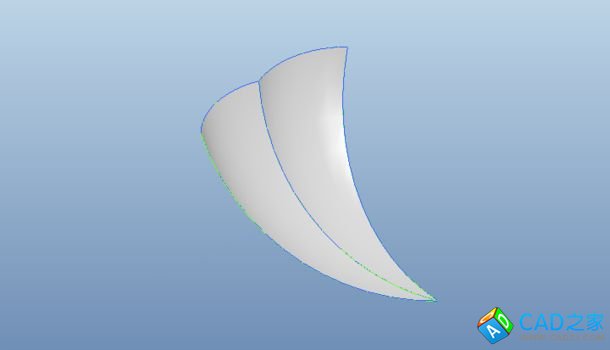

8.點擊邊界混合，創建下面的曲面。



9.按住ctrl選擇上面創建的特征，鼠標右擊選擇【組】，如下圖。



10.接下來我們可以將曲面進行陣列。我們可以直接進行軸陣列，也可以進行尺寸陣列。這里我們選擇后者。尺寸陣列需要相應的驅動尺寸，因此我們需要創建一個尺寸，如何創建呢？我們可以選擇曲面，按住Ctrl+C，再點擊選擇性粘貼，按照下圖進行設置，即可復制出一個曲面。



完成。

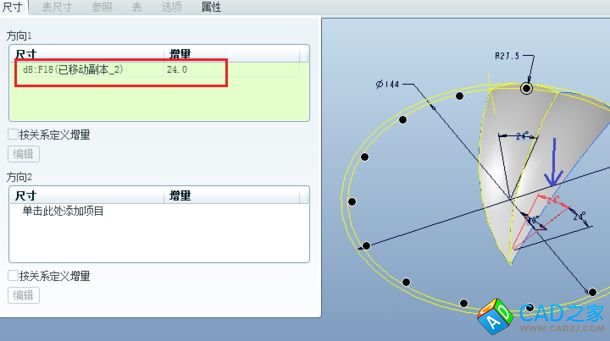

11.通過上一步的操作，我們就可以創建一個角度尺寸，就可以使用尺寸陣列。按照下圖所示，選擇角度24,數量為14（排除最初的邊界混合曲面），點擊完成。



12.將所有的曲面進行合并。

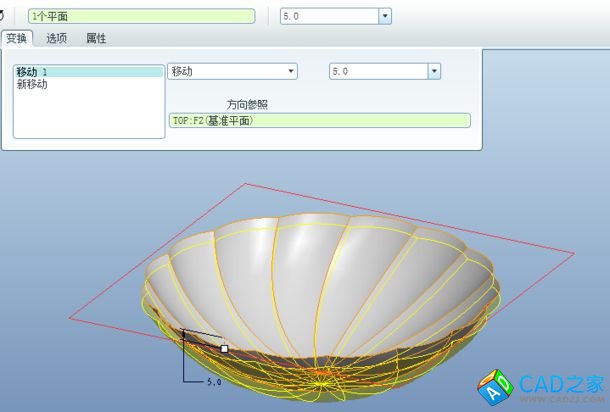

13.選擇合并的曲面，按住Ctrl+C，再點擊選擇性粘貼，按照下圖對曲面進行移動，移動距離為5.



14.點擊拉伸，類型為曲面和切除材料，選擇合并曲面作為被切除曲面。繪制如下的草繪。

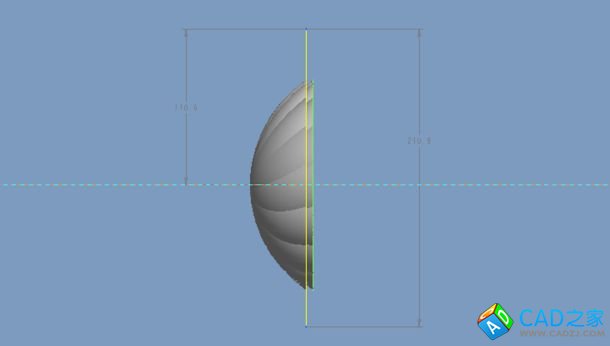

切除之后即可將上下兩個曲面的端面平齊。
15.點擊邊界混合，選擇下面的邊界創建曲面。
