該插件自動生成的工程圖里面是沒有圖框的，看完這篇文章您就可以把自己常用的圖框加到GetMdlName插件的圖紙模板里面。
1、用proe打開D盤“pro_tk”文件夾下面的“a3_prt.drw”、“a3_asm.drw”等工程圖模板文件文件，選擇“應用程序”菜單中的“模板”，切換到模板編輯狀態，如圖1。
圖1

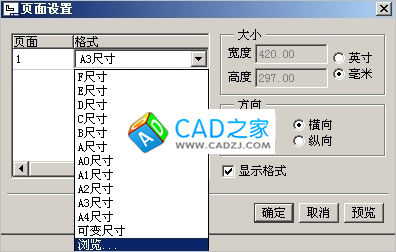

2、在模板狀態下，把您常用的圖框加進來保存即可。具體操作選擇“文件”菜單下面的“頁面設置”或者雙擊proe繪圖區左下角“尺寸:A3”進入“頁面設置”對話框，如圖2。瀏覽您需要的*.frm文件，打開后確定，最后保存“a3_prt.drw”、“a3_asm.drw”等工程圖模板文件文件，那么以后GetMdlName插件生成的工程圖就是帶圖框的了。
圖2
