可以用Pro/E扯裂特征來剪切或撕裂部分鈑金壁，特別是在接合處。如果零件是適合連續模的連續材料，那么如果沒有設計適當?shù)拟k金裂縫時，它就不能展平。不能展平，那么制造上可能就會有麻煩。因此，在展平前設計師通常會創建一些裂縫特征。用Proe扯裂特征可以創建三種裂縫：規則裂縫、曲面裂縫、邊裂縫，如圖1.

圖1

一、規則縫(Regular Rip)

允許您草繪指定裂縫線，以創建裂痕。通過選取一個平面就可以開始草繪裂縫線。您還可以指定限制裂縫所在的曲面，讓某些曲面不生成裂縫，如圖2.

圖2

二、曲面縫(Surface Rip)

當一個鈑金因角邊的曲面無法展開時，就會用到曲面裂縫。通過選取一個曲面來加以撕裂，如圖3所示曲面裂縫會刪除掉曲面對應的鈑金壁。

圖3

三、邊縫(Edge RIp)

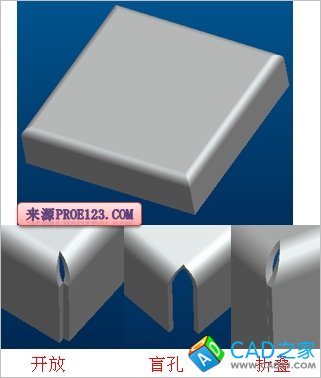

讓您沿邊來創建裂痕，選取的邊將被撕裂，以得到可以展平的狀態，通常用于開發、盲深或重疊的拐角邊，如圖4。

圖4
