螺釘是機械中很重要的一種零件，同時也是令畫圖同學頗為頭疼的一個零件，在此指出畫螺釘方法

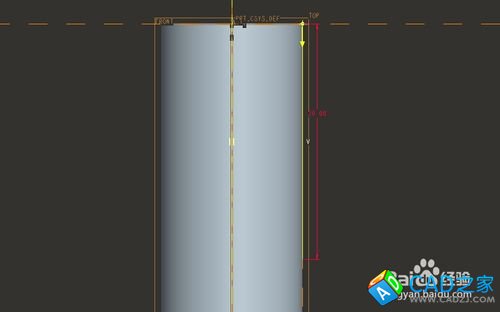

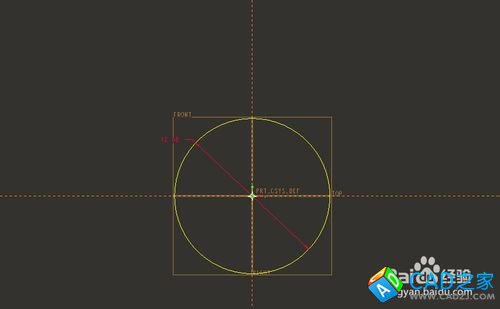

1先用拉伸畫一根圓桿，直徑長度根據需要調定。

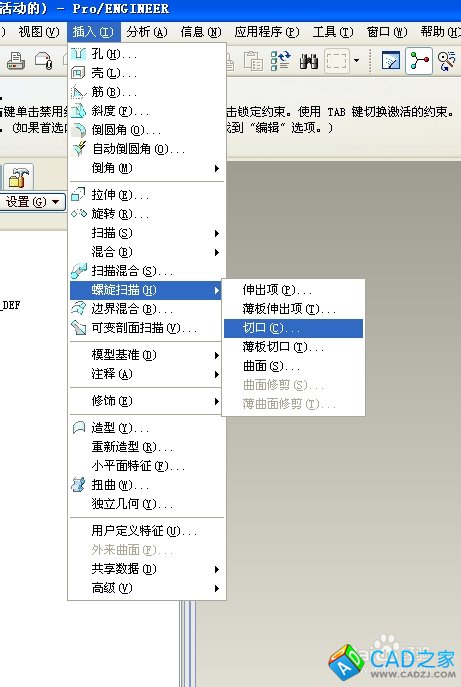

2點擊插入——螺旋掃描——切口。

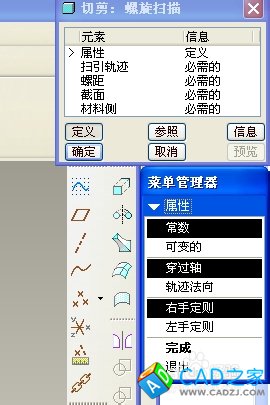

3按下圖設置，點擊完成。
4選擇正向，然后點擊缺省。
5點擊草繪--參照，將圓柱母線作為參照。
6畫條直線和中心線，直線為螺紋長度。
7設置節距長度。
8設置切口深度和高度。

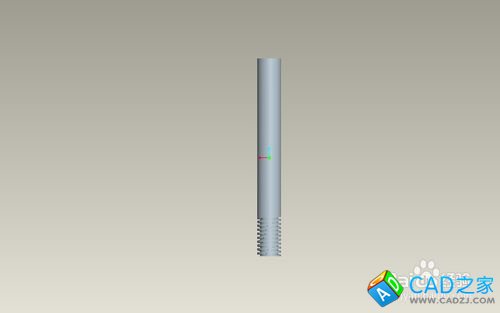

9點擊完成，即可生成螺釘。
