我們?cè)诰€路板設計過程中，經常需要吧cad的文件導入到proe文件進行描邊和確認元器件的位置。那么怎么把cad文件怎么導入到proe5.0中？
-
cad的文件名稱必須是英文的或者數字也行，dwg或者dxf格式都行。
-

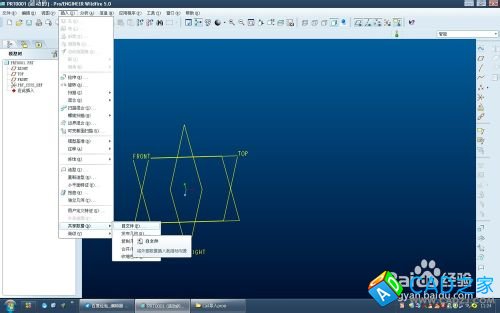

選擇“插入”-“共享數據”-“自文件”，選擇你的cad文件，缺省導入。
-

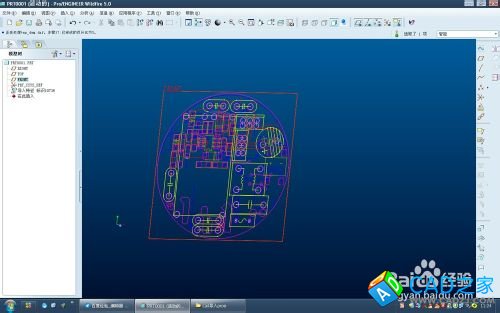

進入proe后，即可以開間cad格式的視圖。如果proe打開比較慢，建議把cad的線條刪除一些，然后在層里隱藏操作。
-

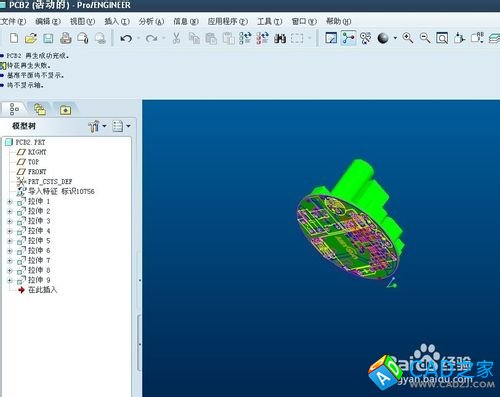

對照cad圖，我們可以精確的畫出線路板的各個元器件的精準位置。
-
注意事項
-
如果proe打開比較慢，建議把cad的線條刪除一些。
