引言

Pro/ENGINEER是目前應用非常廣泛的CAD/CAM軟件，其功能非常強大。在Pro/ENGINEER中進行特征復制時， PATTERN（數組陣列）可以一次建立多個相同的特征，比COPY(復制)省時省力。

在實際應用中，陣列的幾何路徑有規則的（如直線形、圓形等），也有不規則的（如平行四邊形、橢圓形等）。對于規則路徑，其生成較簡單，如圓形路徑，選取一周向驅動尺寸，輸入陣列的增量與個數即可。下面以在基座上鉆孔為例，介紹不規則幾何路徑的數組陣列。

2 設計實例

首先，生成基座（如圖1黑點表示孔的圓心位），其中心點位于Pro/ENGINEER中坐標系的原點，再鉆出左上角的第一個孔（以基座的兩條邊為參考邊，這兩條邊的交點為準原點）。然后進行數組陣列，產生其余的孔，依次選擇“Pattern→General→Table”。

圖1 黑點表示孔的圓心位

2.1 步驟一

選擇圖1中的尺寸“40，55”作為“表格驅動陣列的驅動尺寸”，然后選“Done”。

2.2 步驟二

選擇“Add”，進行表的添加（輸入一個表名如A），接著打開一個窗口，其中已有的文字均為注釋語句，最后一行為：

idx d4(40.0) d3(55.0)

其中，idx表示這一列填的是序號，從1開始；d后的數字以實際操作中產生的為準，括號內數值為步驟1中所選驅動尺寸的值，可以看出該值的顯示順序與尺寸的選擇順序是對應的。

2.3 步驟三

進行表的錄入，依次填入：

1 65 55
2 90 55
3 115 55
4 140 55
5 50 85
6 60 115
7 70 145
8 95 145
9 120 145
10 145 145
11 170 145
12 150 85
13 160 115

其中1～4為上部右邊的4個孔，5～7為左邊3個孔，8～11為下部右邊4個孔，12～13為右邊剩余2個孔。

2.4 步驟四

首先點擊“File→Save”，并且進行保存。然后點擊“File→Exit”，退出程序。之后執行“Done”即可進行陣列，如圖2所示。

對于一些復雜的數據，可以通過Relations設置參數關系來簡化操作。上例中在”Part→Relations→Add”下，設置”xd1=25；xd2=10；yd=30”，則步驟3 中1、6、8的數據可寫為：

1 40+xd1 55
6 40+2×xd2 55+2×yd
8 40+3×xd2+xd1 55+3×yd

其余參數可以自行寫出。注意錄入的數據為按照驅動尺寸的方向，相對準原點的絕對坐標值。當然孔徑的大小也是可以改變的，只要在選擇驅動尺寸時選中直徑那個尺寸即可。

當然，上面的操作也可以通過COPY來實現，但是若陣列路徑為橢圓形，那么用COPY就行不通了，而用PATTERN則可以輕松實現。假設孔沿圓周方向每30°生成一個橢圓，橢圓軌跡為：x²/60² + y²/40² = 1。基座同圖1所示，先產生與軸成30°的第一個孔，以DTM1和DTM2為參考邊，則準原點與Pro/ENGINEER中坐標系的原點重合。同樣選擇，方向的尺寸作為表格驅動陣列的驅動尺寸，表的錄入數據如下：

1 60*cos(60) 40*sin(60)
2 60*cos(90) 40*sin(90)
3 60*cos(120) 40*sin(120)
4 60*cos(150) 40*sin(150)
……
10 60*cos(330) 40*sin(330)
11 60*cos(360) 40*sin(360)

最后陣列結果如圖3所示。

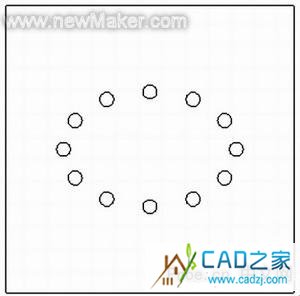

圖3 陣列的最后結果
